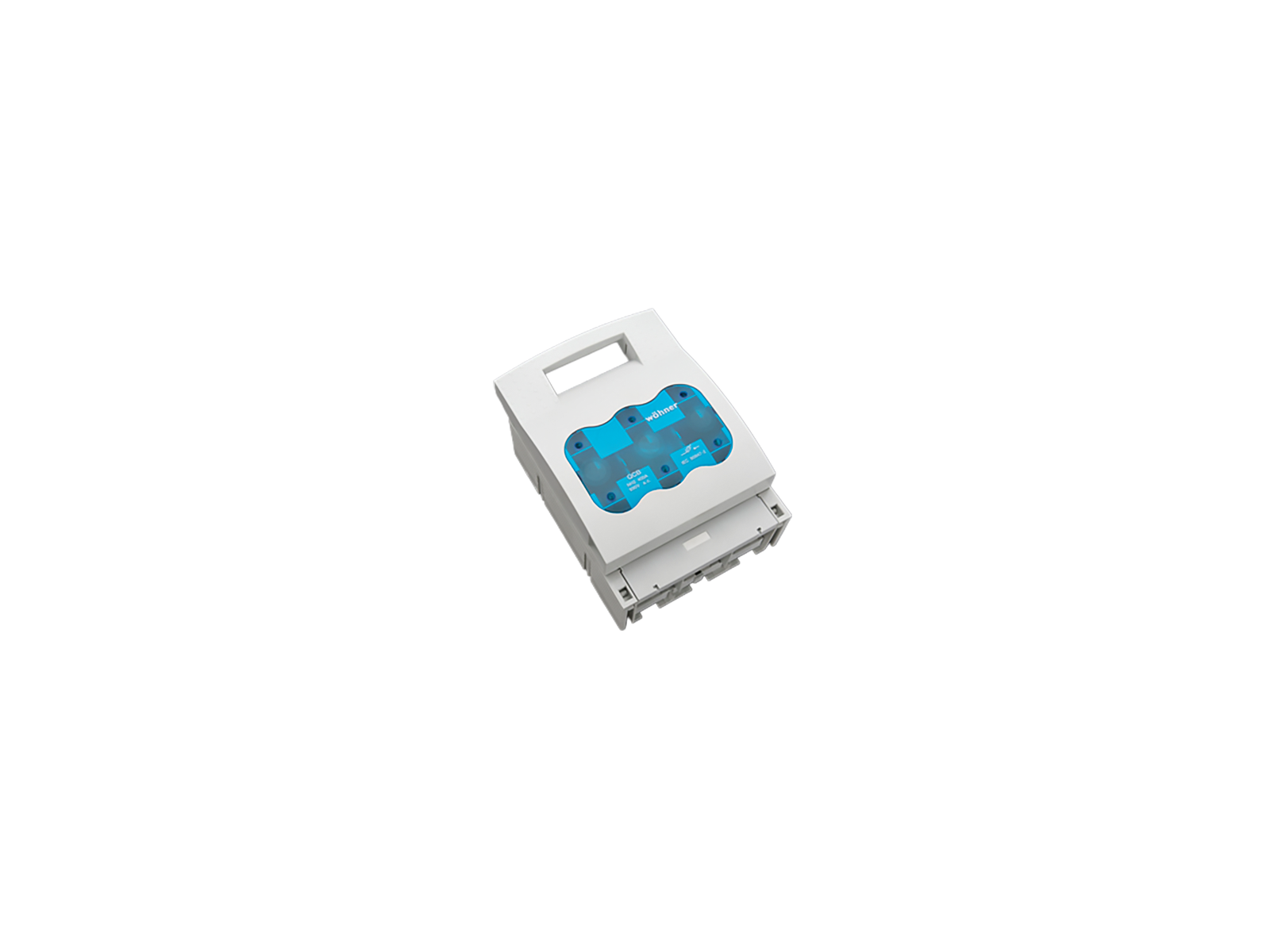

Obrázek může zobrazovat podobný produkt.
Part No.: 33202 000
QUADRON Panel
pojistový odpínač NH velikost 2, 400 A, montáž na panel
šroub M10
for mounting plate
System
Panel
Advantages of the product
Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
Self-closing inspection holes are available in the cover.
| Produktová skupina | 09 |
| Podskupina | 09 |
| velikost balení | 1 |
| EAN | 4021267332020 |
| ECLASS 14.0 | 27142108 |
| ETIM 5.0 | EC001040 |
| ETIM 8.0 | EC001040 |
| ETIM 10.0 | EC001040 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Schválení dle norem
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
typové číslo: LTS-2
EAC Type: NH
| pro velikost pojistek: | NH 2 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 34 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 400 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité napětí (IEC) DC: | 440 V |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité izolační napětí Ui DC: | 500 V |
| jmenovité přepětí Uimp : | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-22B (690V/ 400A) AC-22B (800V/ 200A) AC-23B (690V/ 315A) AC-23B (500V/ 400A) |
| kond. zkratový proud s pojistkami (AC): | 50 kA / 690 V |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| jmenovitá proudová špičková výdrž Ipk max.: | 27.2 kA |
| jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: | 13.2 kA |
| Icw approved with: | Trennmesser |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 14,1 W.
(The power dissipation at full load would be 22,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) DC: | 800 V |
| further utilisation category AC (IEC 60947-3): | AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| further utilisation category DC (IEC 60947-3): | DC specifications: 2 current paths (L1,L3) in series DC-22B (440V) DC-21B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| min. permitted operation temperature | -40°C |
| max. permitted operation temperature | 55°C |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Detaily UL | |
| Standardy | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 400 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanické údaje | |
| Š x V x H: | 210 x 288 x 128 |
| hmotnost: | 362,0 kg/100 |
| póly: | 3-pólový |
| Mounting: | for mounting plate |
| čelní stupeň ochrany: | IP30 |
| Terminal points | |
| screw connection | |
| M10 | |
| screw drive: | SW16 |
| Md min.: | 30,0 Nm |
| Md max.: | 35,0 Nm |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
|
based on the AC and DC switching capacities and considering the overload conditions as given in the above mentioned standards the following distances to earthed metal parts have to be respected: |
|
| požadovaná mezera zhora: | 30 mm |
| požadované mezery po stranách: | 20 mm |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| povolené rozptylování energie pojistkové vložky: | 34 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |

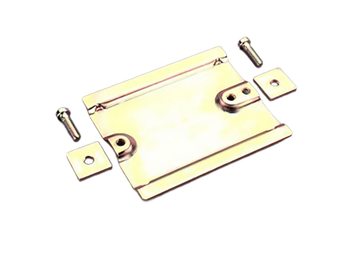

33158
000
sada pro rychlou montáž
pro 2 montážní lišty, rozteč přípojnic 125 mm nebo 150 mm
velikost 1 - 2
Více
33146
000
prizmová svorka dvojitá pro měděné vodiče
2x 70 - 120 mm²
velikost 2
Více
33164
000
třmenová svorka pro měděné vodiče
120 - 240 mm²
pro: QCB-NH2, LTS-F 400, LTS 630
Více
33167
000
prizmová svorka jednoduchá pro vodiče Cu
50 - 240 mm²
Více

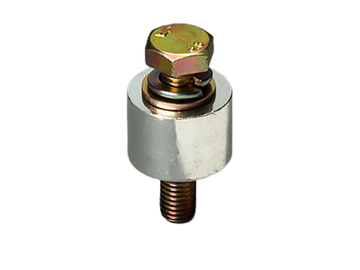

33271
000
prodloužení pro 2 kabelové oka
velikost 1 - 2
Více
33143
000
kryt pro kabelová oka, připojitelný shora / zdola
pro QCB-NH2
pro: QCB-NH2
Více

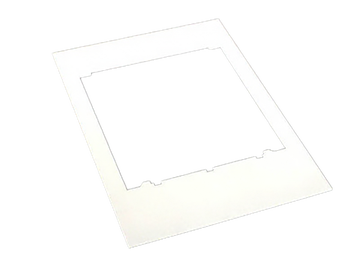

33153
