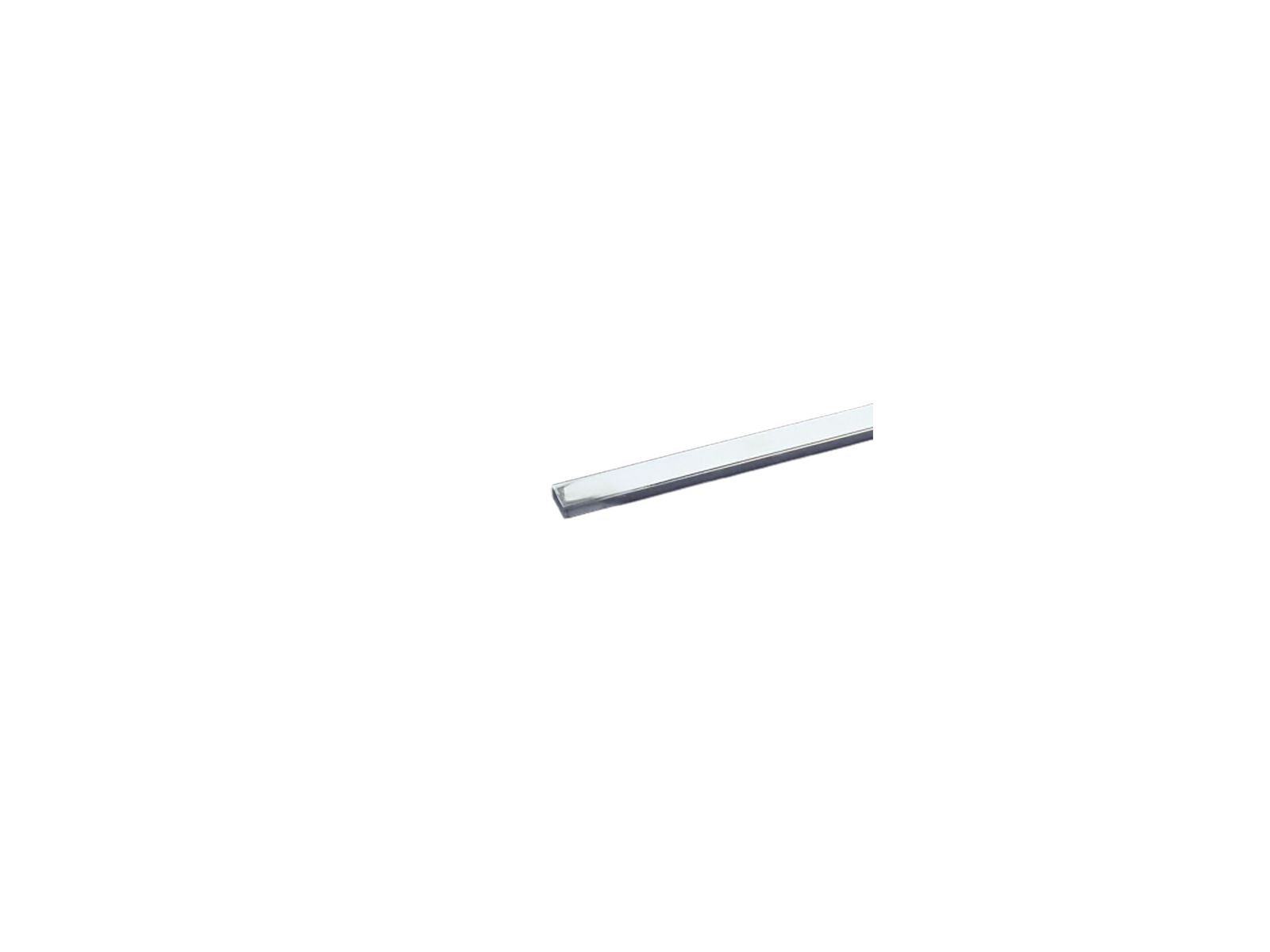

přípojnice 20 x 10

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01624 000

přípojnice 20 x 10

material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)

délka 2,40 m, pocínovaná

System

60Classic

Advantages of the product

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Produktová skupina 06
Podskupina 83
velikost balení 1
EAN 4021267016241
ECLASS 14.0 27370303
ETIM 5.0 EC001522
ETIM 8.0 EC001522
ETIM 10.0 EC001522

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

CSA , UL , DNV GL

for UL feeder circuits >250V

typové číslo: 20x10-L

EAC Type: BB-F

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020

Elektrické údaje

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 41,0 W.

(The power dissipation at full load would be 64,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
proud při 30 K: 520 A
min. permitted operation temperature -40°C
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V

considering the permitted temperature rise at the concrete installation conditions the following capacity could be accepted by UL (file E197039
max. zatížitelnost dle UL 508: 564 A
Notice the rated voltage of the used busbar support in the application.
Mechanické údaje
Š x V x H: 2400 x 20 x 10
hmotnost: 428,6 kg/100
cross-section: 200 mm²

Edge radius 0.5

Vlastnosti materiálu
halogen-free: Yes

Application notes

Please respect the insulation characteristics of the busbar support for your application.

see product description of the used busbar support

for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

covers

01245 000
kryt přípojnice
pro přípojnici 12 - 30 x 10, délka 1 m
ochraný kryt proti nebezpečnému dotyku
Více

measuring transformers 333mV

37309 000A
measuring transformer 910 A / 333 mV
size CT2
class 0.5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37304 000A
measuring transformer 250 A / 333 mV
size CT2
class 0.5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37302 000A
measuring transformer 910 A / 333 mV
size CT2
class 0.5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37307 000A
measuring transformer 600 A / 333 mV
size CT2
class 0.5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37303 000A
measuring transformer 200 A / 333 mV
size CT2
class 0.5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
on request
Více

37306 000A
measuring transformer 500 A / 333 mV
size CT2
class 0.5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37308 000A
measuring transformer 800 A / 333 mV
size CT2
class 0.5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37301 000A
measuring transformer 800 A / 333 mV
size CT2
class 0.5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37300 000A
measuring transformer 600 A / 333 mV
size CT2
class 0.5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37299 000A
measuring transformer 500 A / 333 mV
size CT2
class 0.5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37305 000A
measuring transformer 400 A / 333 mV
size CT2
class 0.5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37298 000A
measuring transformer 400 A / 333 mV
size CT2
class 0.5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37297 000A
measuring transformer 250 A / 333 mV
size CT2
class 0.5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37296 000A
measuring transformer 200 A / 333 mV
size CT2
class 0.5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37295 000A
measuring transformer 910 A / 333 mV
size CT2
class 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37294 000A
measuring transformer 800 A / 333 mV
size CT2
class 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37293 000A
measuring transformer 600 A / 333 mV
size CT2
class 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37292 000A
measuring transformer 500 A / 333 mV
size CT2
class 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37291 000A
measuring transformer 400 A / 333 mV
size CT2
class 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37290 000A
measuring transformer 250 A / 333 mV
size CT2
class 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37289 000A
measuring transformer 200 A / 333 mV
size CT2
class 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

current transformers class 1

37212 000A
proudový transformátor 200 A / 5 A
size CT2
2,5 VA / třída 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37213 000A
proudový transformátor 250 A / 5 A
size CT2
2,5 VA / třída 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37214 000A
proudový transformátor 400 A / 5 A
size CT2
2,5 VA / třída 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37215 000A
proudový transformátor 500 A / 5 A
size CT2
2,5 VA / třída 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37216 000A
proudový transformátor 600 A / 5 A
size CT2
2,5 VA / třída 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37218 000A
proudový transformátor 910 A / 5 A
size CT2
2,5 VA / třída 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
stock sale
Více

37217 000A
proudový transformátor 800 A / 5 A
size CT2
2,5 VA / třída 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

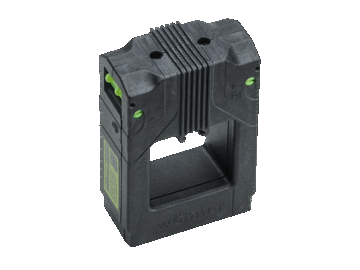

current transformers class 0.5

37219 000A
proudový transformátor 200 A / 5 A
size CT2
1 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37220 000A
proudový transformátor 250 A / 5 A
size CT2
2,5 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37221 000A
proudový transformátor 400 A / 5 A
size CT2
2,5 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37222 000A
proudový transformátor 500 A / 5 A
size CT2
2,5 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37223 000A
proudový transformátor 600 A / 5 A
size CT2
2,5 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37232 000A
proudový transformátor 200 A / 5 A, s prohlášením o shodě
size CT2
1 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
stock sale
Více

37233 000A
proudový transformátor 250 A / 5 A, s prohlášením o shodě
size CT2
2,5 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37234 000A
proudový transformátor 400 A / 5 A, s prohlášením o shodě
size CT2
2,5 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37235 000A
proudový transformátor 500 A / 5 A, s prohlášením o shodě
size CT2
2,5 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

current transformers class 0.5s

37236 000A
proudový transformátor 250 A / 5 A
size CT2
1 VA / třída 0,5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
stock sale
Více

37237 000A
proudový transformátor 400 A / 5 A
size CT2
2,5 VA / třída 0,5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37238 000A
proudový transformátor 500 A / 5 A
size CT2
2,5 VA / třída 0,5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více
