konektor pro UL

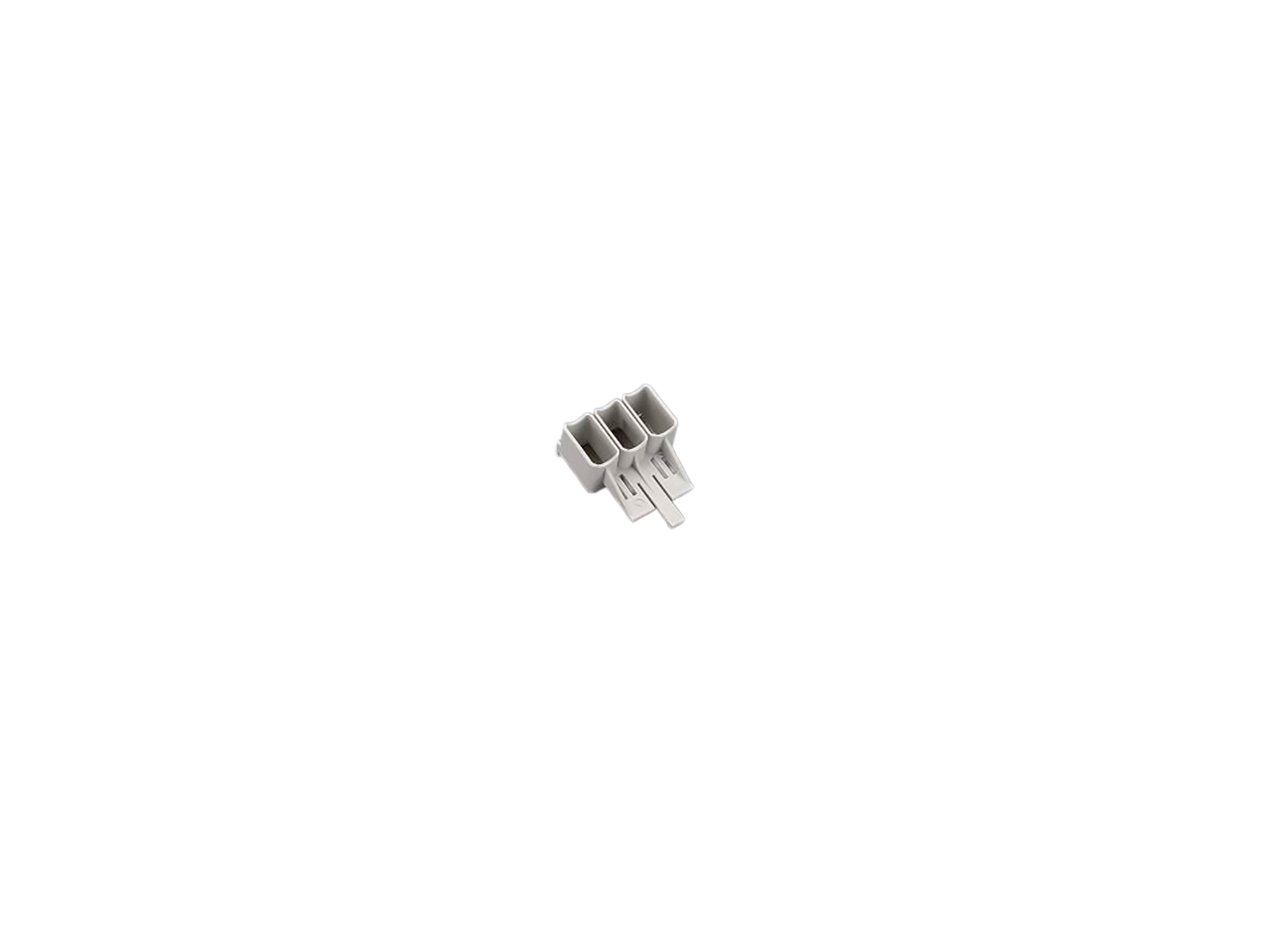

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 32974 000

konektor pro UL

pro přípojnicové adaptéry 32466, 32467, 32469 a 32472

System

60Classic

Produktová skupina 05
Podskupina 57
velikost balení 4
EAN 4021267329747
ECLASS 14.0 27370390
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

CSA , UL , DNV GL

for UL feeder circuits >250V

typové číslo: EEC80-L

EAC Type: AC-A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Mechanické údaje
Š x V x H: 47 x 54 x 25
hmotnost: 0,8 kg/100
Vlastnosti materiálu
halogen-free: Yes

Application notes

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

32467 000
EQUES 60Classic
přípojnicový adaptér 80 A
2 posuvné DIN lišty
54 x 200, bez kabelů, se svorkami 16 mm², ovládání zezadu
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32469 000
EQUES 60Classic
přípojnicový adaptér 80 A
1 posuvná DIN lišta
72 x 200, bez kabelů, se svorkami 16 mm², ovládání zezadu
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32466 000
EQUES 60Classic
přípojnicový adaptér 80 A
1 posuvná DIN lišta
54 x 200, bez kabelů, se svorkami 16 mm², ovládání zezadu
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32472 000
EQUES 60Classic
přípojnicový adaptér 80 A
3-polový
2 posuvné DIN lišty
54 x 260, bez kabelů, se svorkami 16 mm2, ovládání zezadu
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více
