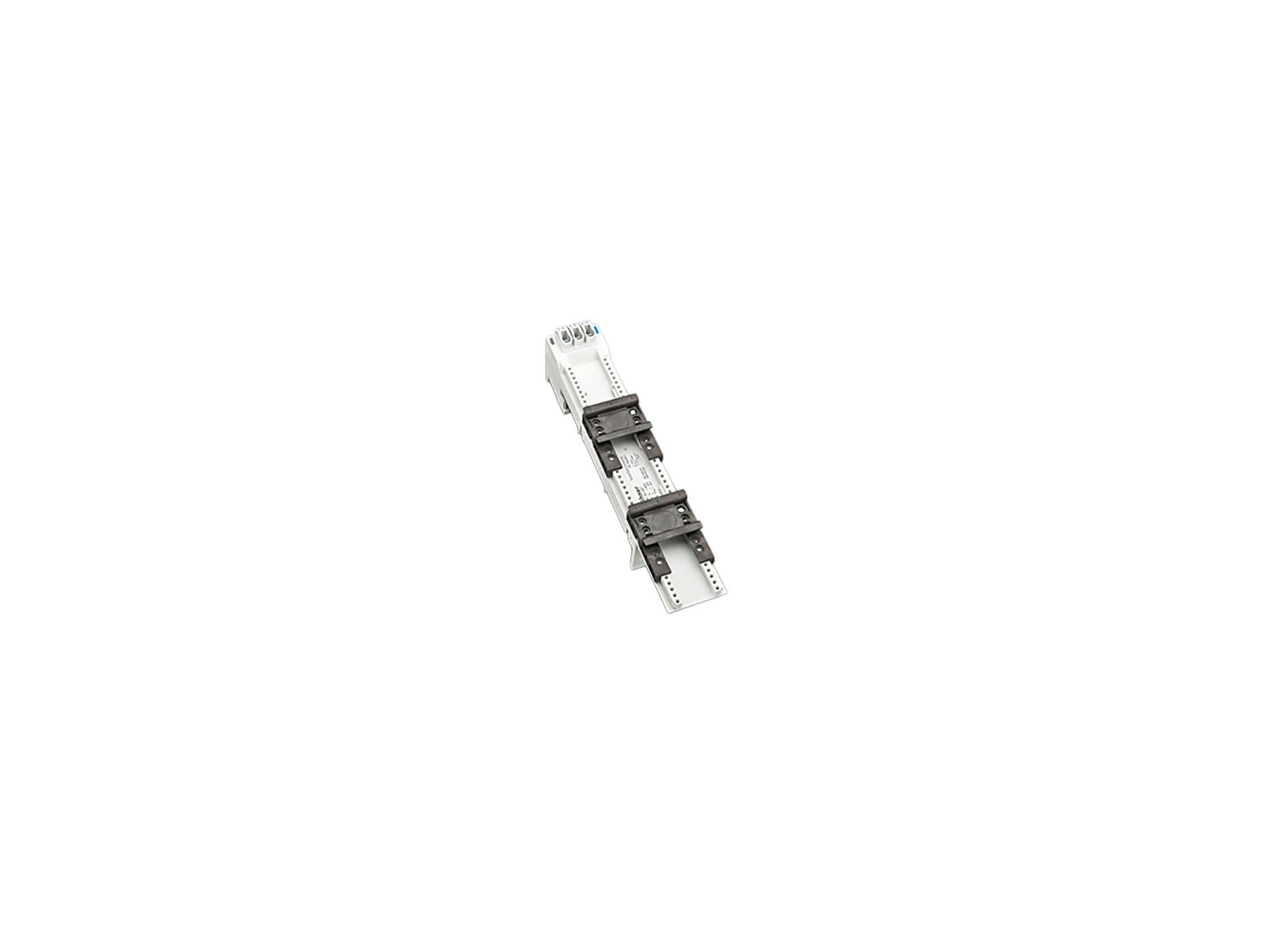

přípojnicový adaptér 32 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 32487 000

EQUES 60Classic

přípojnicový adaptér 32 A

3-polový

2 posuvné DIN lišty

45 x 260, without leads, with spring terminals 1,5 - 6 mm² from front

pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice

System

60Classic

Advantages of the product

Free phase selection.
Click mechanism when pushing onto the busbar.

Produktová skupina 05
Podskupina 21
velikost balení 4
EAN 4021267324872
ECLASS 14.0 27370304
ETIM 5.0 EC001531
ETIM 8.0 EC001531
ETIM 10.0 EC001531

Schválení dle norem

Standardy

IEC 61439-1:2020

EAC Type: EQ

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
Jmenovitý proud (IEC): 32 A
jmenovité napětí (IEC) AC: 690 V
jmenovité izolační napětí Ui AC: 800 V
jmenovité přepětí Uimp : 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) DC: 800 V
min. permitted operation temperature -40°C
Mechanické údaje
Š x V x H: 45 x 260 x 63
hmotnost: 35,5 kg/100
póly: 3-pólový
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Vlastnosti materiálu
halogen-free: No

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

accessories for mounting

32969 000
koncová zarážka na adaptér
for adjustable mounting rails
Více

connection accessories

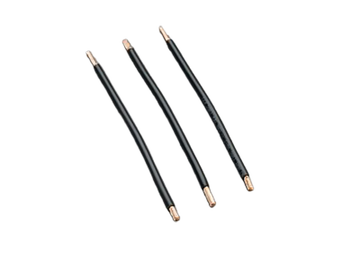

32907 000
vodič AWG 10 (6 mm²), délka 130 mm
for adapters with cage clamps
Více

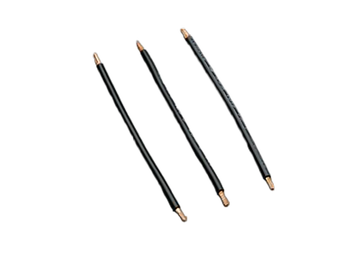

32921 000
vodič AWG 14 (2,5 mm²), délka 105 mm
for adapters with cage clamps
Více

32916 000A
vodič AWG 10 (6 mm²), délka 280 mm
for adapters with cage clamps
Více

32929 000A
vodič AWG 12 (4 mm²), délka 190 mm
for adapters with cage clamps
Více

32935 000A
vodič AWG 10 (6 mm²), délka 190 mm
for adapters with cage clamps
Více

32918 000A
vodič AWG 14 (2,5 mm²), délka 190 mm
for adapters with cage clamps
Více

further accessories

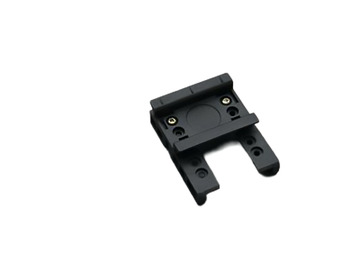

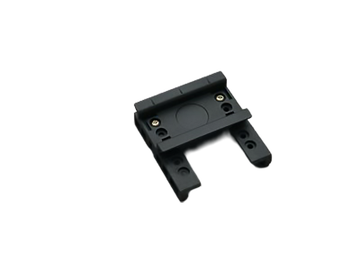

32947 000
posuvná DIN lišta 45 mm
pro přípojnicové adaptéry
Více

32963 000
postranní modul pro přípojicové adaptéry
montovatelné na obou stranách
9 x 200
pro: EEC60..
Více

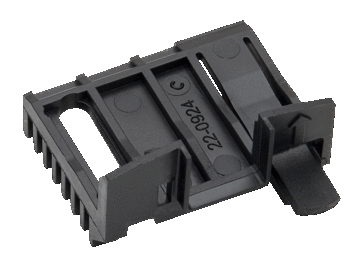

32979 000A
polohovací díl pro zařízení Eaton PKZ
for 45mm wide adapters with adjustable mounting rails
Více

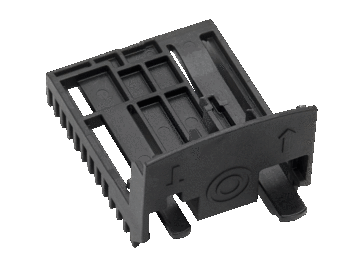

32952 000A
polohovací díl pro zařízení Siemens S00 a S0
for 45mm wide adapters with adjustable mounting rails
Více

32940 000A
DIN lišta 54 mm
pro přípojnicové adaptéry
Více
