přípojnicový adaptér 32 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 32449 000

EQUES 60Classic

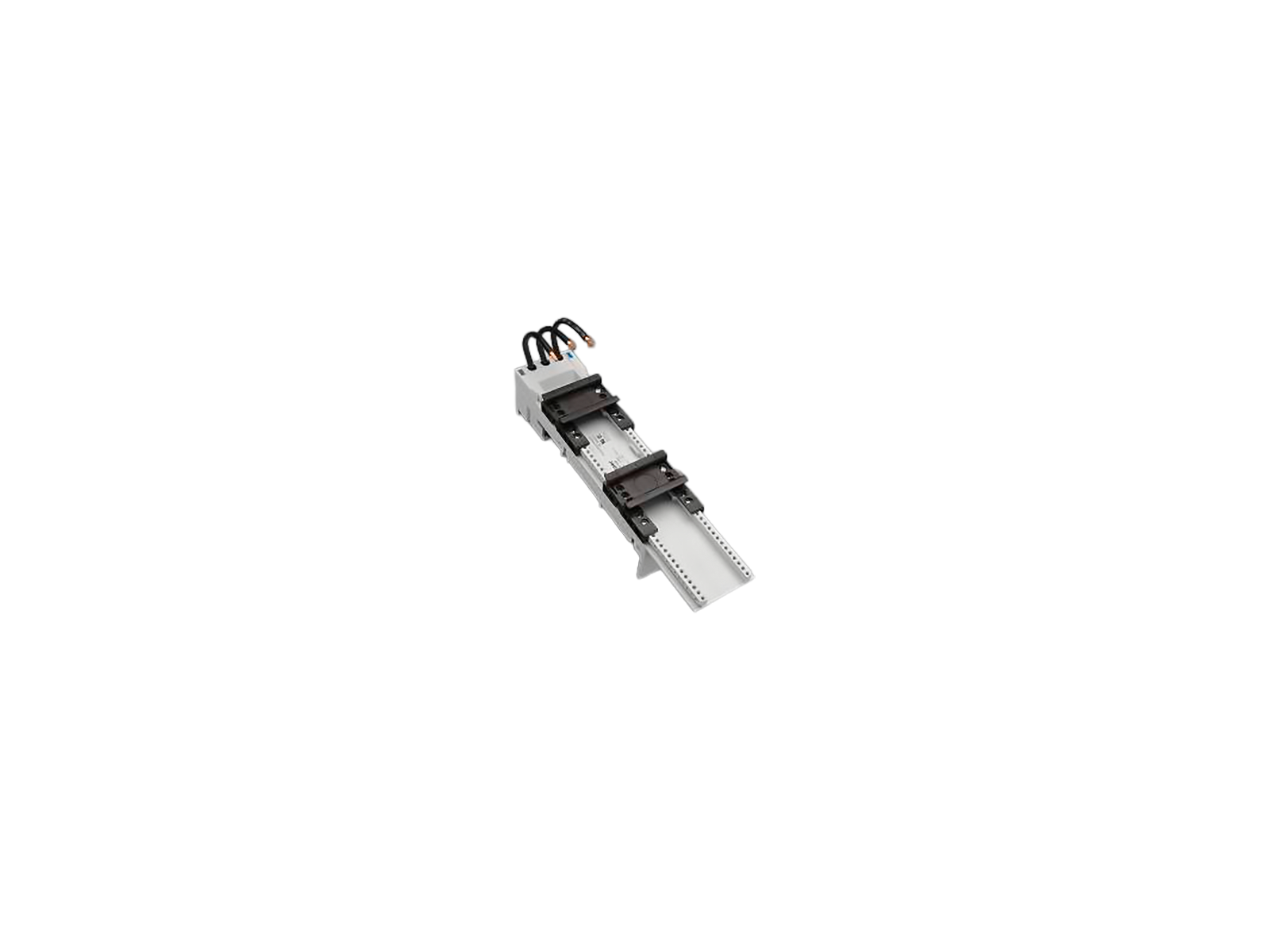

přípojnicový adaptér 32 A

3-polový

2 posuvné DIN lišty

54 x 260, s přívody AWG 10 (6 mm²)

pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice

System

60Classic

Advantages of the product

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Produktová skupina 05
Podskupina 21
velikost balení 4
EAN 4021267324490
ECLASS 14.0 27370304
ETIM 5.0 EC001531
ETIM 8.0 EC001531
ETIM 10.0 EC001531

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

CSA , UL , DNV GL

for UL feeder circuits >250V

typové číslo: EEC6032-L

EAC Type: EQ

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
Jmenovitý proud (IEC): 32 A
jmenovité napětí (IEC) AC: 690 V
jmenovité izolační napětí Ui AC: 800 V
jmenovité přepětí Uimp : 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,5 W.

(The power dissipation at full load would be 2,4 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
min. permitted operation temperature -40°C
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Elektrické údaje UL
jmenovitý proud (UL): 30 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 65 kA
SCCR: 65 kA with any NKJH/7 Comb. Motor Controller type E 32 A / 480 V AC
65 kA with any DIVQ/7 circuit breaker 40 A / 480 V AC
Mechanické údaje
Š x V x H: 54 x 260 x 63
hmotnost: 43,3 kg/100
póly: 3-pólový
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Terminal points
with leads
AWG10 (6 mm²)
wire stripping: 9 mm
Vlastnosti materiálu
halogen-free: Yes

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system.

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter

for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

accessories for mounting

32969 000
koncová zarážka na adaptér
for adjustable mounting rails
Více

further accessories

32948 000
DIN lišta 54 mm
pro přípojnicové adaptéry
Více

32963 000
postranní modul pro přípojicové adaptéry
montovatelné na obou stranách
9 x 200
pro: EEC60..
Více

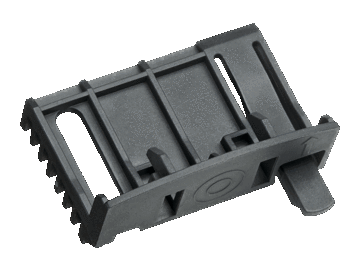

32953 000A
