Obrázek může zobrazovat podobný produkt.
Part No.: 32433 000
EQUES 60Classic
přípojnicový adaptér 25 A
3-polový
2 posuvné DIN lišty
45 x 260, s přívody AWG 12 (4 mm²)
pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
System
60Classic
Advantages of the product
Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.
| Produktová skupina | 05 |
| Podskupina | 21 |
| velikost balení | 4 |
| EAN | 4021267324339 |
| ECLASS 14.0 | 27370304 |
| ETIM 5.0 | EC001531 |
| ETIM 8.0 | EC001531 |
| ETIM 10.0 | EC001531 |
Standardy
IEC 61439-1:2020
UL 508
Schválení dle norem
CSA , UL , DNV GL
for UL feeder circuits >250V
typové číslo: EEC6025-L
EAC Type: EQ
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 25 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité přepětí Uimp : | 6 kV |
|
Motorschutzschalter bis 25 A: |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,2 W.
(The power dissipation at full load would be 1,9 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| min. permitted operation temperature | -40°C |
| Detaily UL | |
| Standardy | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 25 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 5 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 65 kA |
| SCCR: |
65 kA with any NKJH Comb. Motor Controller 16 A / 480 V AC
65 kA with any NKJH Comb. Motor Controller 25 A / 480 V AC 30 kA with any NKJH Comb. Motor Controller 12,5 A / 600 V AC 50 kA with any NKJH Comb. Motor Controller 32 A / 480 V AC |
| Mechanické údaje | |
| Š x V x H: | 45 x 260 x 63 |
| hmotnost: | 35,7 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice |
| Terminal points | |
| with leads | |
| AWG12 (4 mm²) | |
| wire stripping: | 9 mm |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| There must be a clearance of at least 12 mm above the article to remove it from the busbar system. | |
|
For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system. |
|
|
the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter |
|
| for UL feeder circuits >250V |
32969
000
koncová zarážka na adaptér
for adjustable mounting rails
Více
32947
000
posuvná DIN lišta 45 mm
pro přípojnicové adaptéry
Více
32949
000

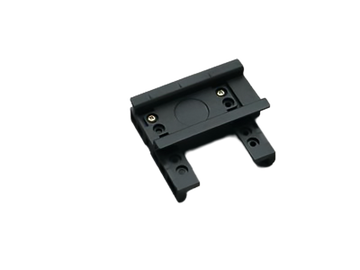

DIN lišta 63 mm
