Part No.: 36109 000A
MOTUS CrossBoard

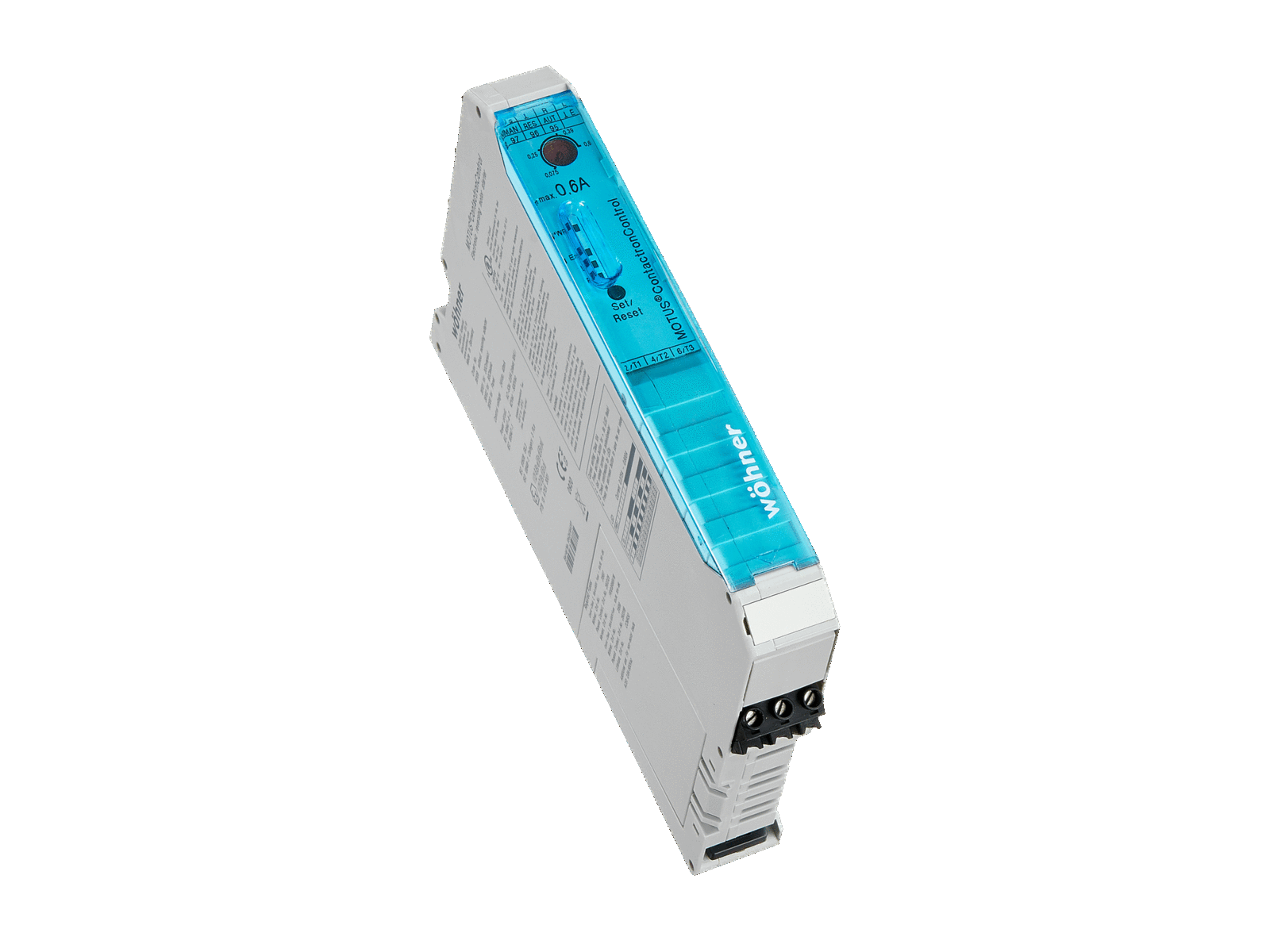

Hybridní motorový spouštěč, 3-pólový
elektronická jednotka 0,075 - 0,6 A přímý a reverzní spouštěč/ spínač pro odporové zátěže 0,075 - 0,6 A
s CrossLink® rozhraním
System
CrossBoard® 125A / 250A
| Produktová skupina | 21 |
| Podskupina | 01 |
| velikost balení | 1 |
| EAN | 4021267361099 |
| ECLASS 14.0 | 27370804 |
| ETIM 5.0 | EC001037 |
| ETIM 8.0 | EC001037 |
| ETIM 10.0 | EC001037 |
Standardy
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
UL 60947-1
Schválení dle norem
UL , CCC , Atex
for UL feeder circuits >250V
typové číslo: 36109.1
EAC Type: MCC
UL file: E360470, UL category (for USA): NLDX https://www.ul.com
UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com
CCC certificate: 2019010304252617
Type-Examination Certificate: PTB13AT3001
| Detaily IEC | |
| Standardy | |
|
EN 60947-1:2015 EN 60947-4-2:2012 EN 61439-1:2012 EN 50581:2012 EN ISO 13849-1:2015 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 0.6 A |
| jmenovité napětí (IEC) AC: | 500 V |
| min. provozní napětí AC: | 42 V |
| prosp. Kurzschlussstrom: | 100 kA |
| jmenovitý odporový proud: | 0.6 A |
| indukční jmenovitý proud: | 0.6 A |
| spouštěcí charakteristika: | Class 10A |
| nastavit jmenovitý proud: | Yes |
| min. zatěžovací proud: | 0.075 A |
| max. přepínací frekvence: | 2 Hz |
| spínací cykly: | 30.000.000 |
| bezpečná hladina: | SIL3 |
| odpověď kontakt: | 1 CO |
| jmenovitá frekvence (IEC): | 50 / 60 Hz |
| jmenovité izolační napětí Ui AC: | 500 V |
| jmenovité přepětí Uimp : | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,8 W.
(The power dissipation at full load would be 2,8 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| min. permitted operation temperature | -25°C |
| max. permitted operation temperature | 70°C |
| min. permitted temperature for transport and storage | -40°C |
| max. permitted temperature for transport and storage | 80°C |
| Detaily UL | |
| Standardy | |
| UL 60947-1 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 0.6 A |
| jmenovité napětí (UL) AC: | 500 V |
| min. provozní napětí AC: | 42 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 5 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: | 100 kA with JDDZ fuse Class J 175 A / 600 V AC |
| Mechanické údaje | |
| Š x V x H: | 22.5 x 160 x 120 |
| hmotnost: | 50,9 kg/100 |
| póly: | 3-pólový |
| stupeň ochrany: | IP20 |
| vertikální montážní poloha: | Yes |
| horizontální montážní poloha: | No |
| Terminal points | |
| screw clamp connection | |
| screw drive: | 0.8x4 |
| wire stripping: | 8 mm |
| min. cross-section: | 0,2 mm² |
| max. cross-section: | 2,5 mm² |
| Md min.: | 0,5 Nm |
| Md max.: | 0,6 Nm |
| min. cross-section UL: | AWG 24 |
| max. cross-section UL: | AWG14 |
| točivý moment (UL): | 4,4 - 5,3 lb-in |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| permitted degree of polution: | 2 |
| for UL feeder circuits >250V | |
31567
000

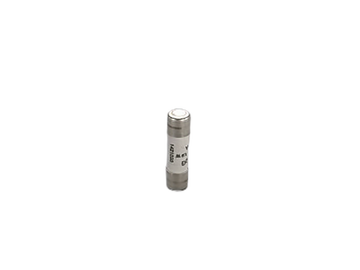

náhradní pojistka pro MOTUS®
pojistka 16 A pro variantu jmenovitého proudu 0,6 A a 2,4 A
10x38 gR
