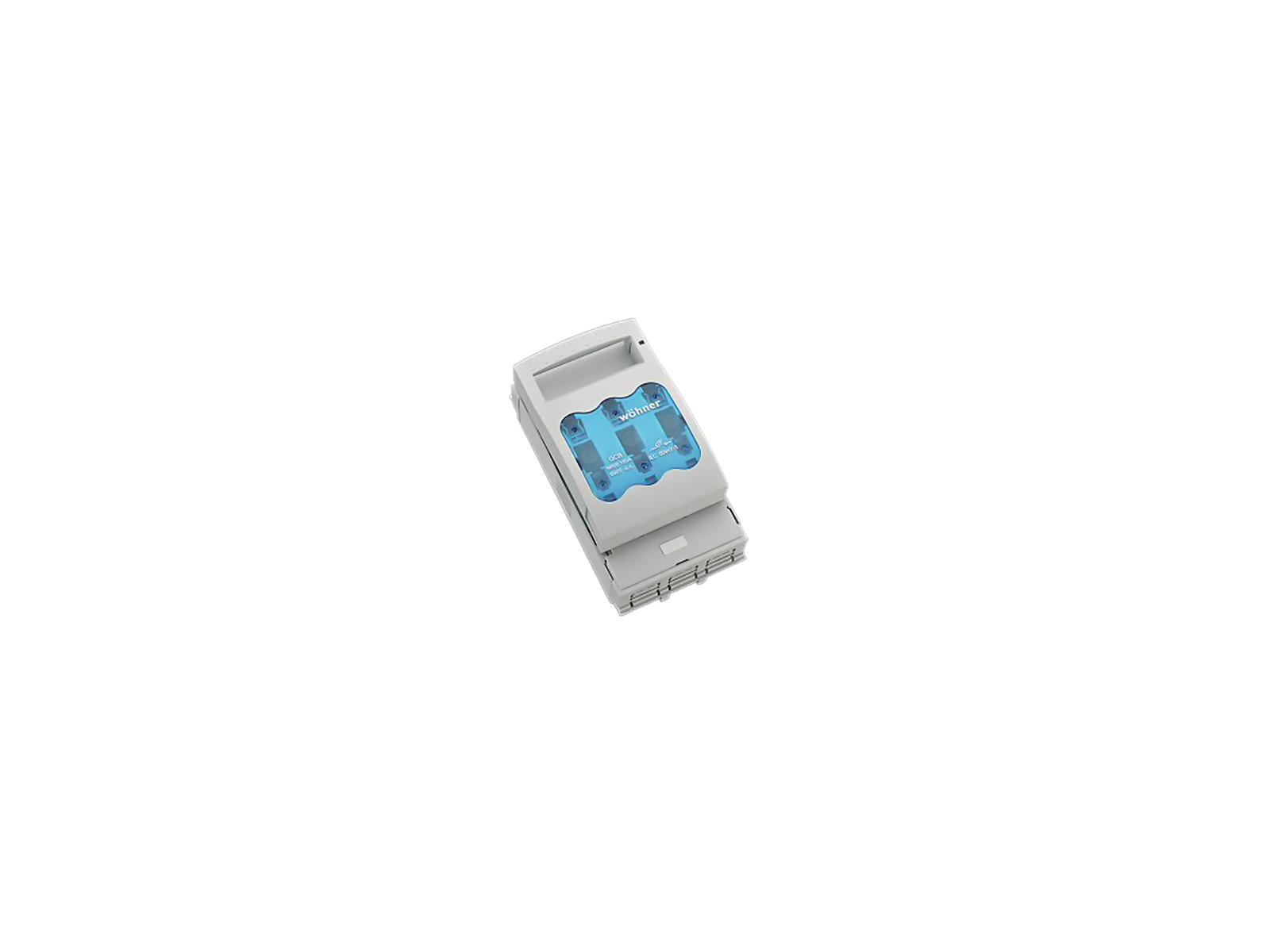

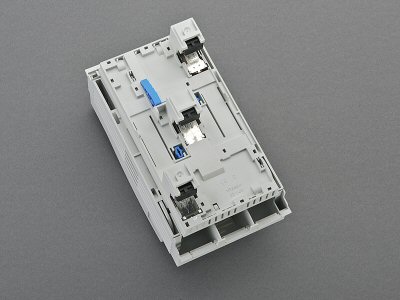

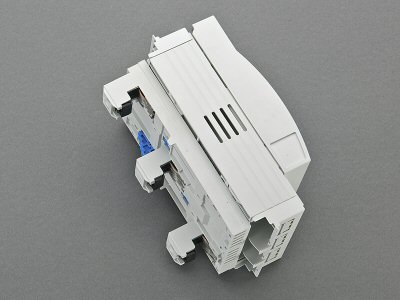

NH pojistkové odpínače velikost 00, 160 A, montáž na sběrnici, připojení shora / zdola

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33075 000

QUADRON 60Classic

NH pojistkové odpínače velikost 00, 160 A, montáž na sběrnici, připojení shora / zdola

rámová svorka

vhodný pro 5-pólový systém

připojení shora nebo zdola

pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice

s CrossLink®Technology

System

60Classic

Advantages of the product

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other

Produktová skupina	09
Podskupina	24

velikost balení	1
EAN	4021267330750

ECLASS 14.0	27142108
ETIM 5.0	EC001040
ETIM 8.0	EC001040
ETIM 10.0	EC001040

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Schválení dle norem

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

typové číslo: QCB-NH00

EAC Type: NH

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2010010302403934

Produktová data

pro velikost pojistek:	NH 000, NH 00
pojistková vložka podle na standardu:	IEC / HD 60269-2
povolené rozptylování energie pojistkové vložky:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Detaily IEC
Standardy
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Elektrické údaje IEC
Jmenovitý proud (IEC):	160 A
jmenovité napětí (IEC) AC:	690 V

jmenovité napětí (IEC) DC:

440 V

jmenovité izolační napětí U_i AC:	800 V
jmenovité izolační napětí U_i DC:	500 V
jmenovité přepětí U_imp :	6 kV

Utilisation category AC (IEC 60947-3) :

AC-22B 500V 160A
AC-22B 690V 125A
AC-23B 500V 125A
AC-23B 400V 160A

kond. zkratový proud s pojistkami (AC):	50 kA / 690 V
	80 kA / 500 V (160 A)
schváleno s pojistkovými vložkami dané třídy:	gG
jmenovitá krátkodobá výdrž proudu I _cw (1,0 s) max.:	5 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,3 W.

(The power dissipation at full load would be 17,7 W.)

Supplementary data IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

max. povolené napětí (IEC) DC:

800 V

further utilisation category DC (IEC 60947-3):

DC specifications: 2 current paths (L1,L3) in series
DC-21B (220V)
DC-21B (440V/100A)
DC-22B (220V/63A)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC or 160A: do not switch under load

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

min. permitted operation temperature	-40°C
max. permitted operation temperature	55°C

Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation, adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)

Detaily UL
Standardy
UL 4248-1

for UL feeder circuits >250V

Elektrické údaje UL
jmenovitý proud (UL):	160 A
jmenovité napětí (UL) AC:	600 V
jmenovitá frekvence (UL):	50 / 60 Hz

SCCR:

100 kA

Mechanické údaje
Š x V x H:	106 x 200 x 97
hmotnost:	100,0 kg/100
póly:	3-pólový
pro přípojnici:	12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice

čelní stupeň ochrany:

IP30

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

Terminal points
cage clamp connection
screw drive:	S4
wire stripping:	20 mm
min. cross-section:	1,5 mm²
max. cross-section:	70 mm²
re:	1.5 - 10 mm²
rm:	16 - 70 mm²
f:	1.5 - 70 mm²
f + AE:	1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.:	5,0 Nm
Md max.:	6,0 Nm
Not suitable for aluminium cables !
Terminal space:	12x9

min. cross-section UL:	AWG 12
max. cross-section UL:	AWG 2/0
točivý moment (UL):	44-53 lb-in

2x 10 mm², 2x 16 mm² and 2x 25 mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square 2x 10 - 35 mm² flexible identical cables placed side by side

Vlastnosti materiálu
halogen-free:	No

Application notes

Not suitable for aluminium cables !
based on the AC and DC switching capacities and considering the overload conditions as given in the above mentioned standards the following distances to earthed metal parts have to be respected:
požadovaná mezera zhora:	30 mm
požadované mezery po stranách:	15 mm
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

povolené rozptylování energie pojistkové vložky:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.


for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

connection accessories

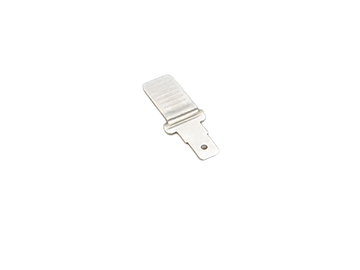

33915 000
pomocný plochý konektor pro rámovou svorku
plochý konektor EN 61210 6,3 x 0,8
pro: QCB-NH00, QCS-NH00, QCS-160
Více

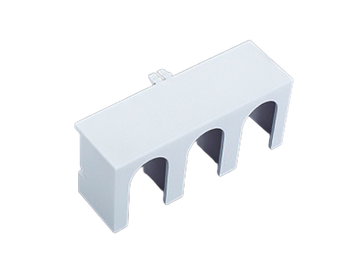

79811 000
kryt pro kabelová oka, připojitelný shora / zdola
NH 00
pro: 33200, 33208, 33329, 33394, 33398, 33420
Více

covers

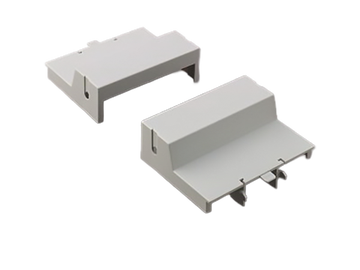

33315 000
vyrovnávací kryt dvoudílný
pro NH-LTS velikost 00
velikost 00
Více

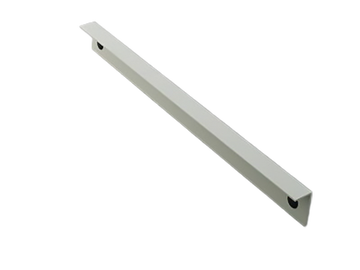

33317 000
krycí lišta, nasaditelná z boku
pro NH-LTS velikost 00
velikost 00
Více

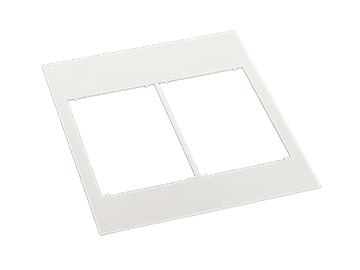

78105 000
rám dvojitý
232 x 210, ne pro 33221, 33222
velikost 00
Více

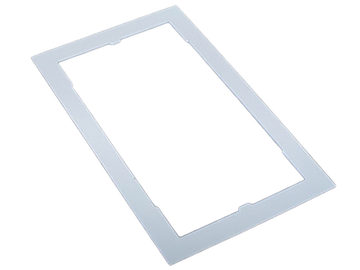

78893 000
rám jednoduchý
130 x 210, ne pro 33221, 33222
velikost 00
Více

further accessories

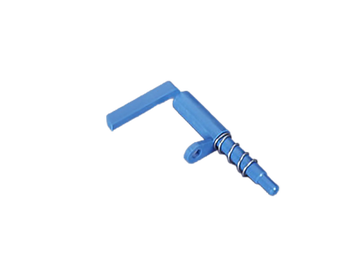

03849 000
zablokování víka
pro plombovací drát
velikost 00
Více

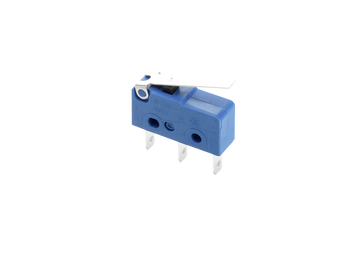

33156 000
spínač
NO/NC 250 V AC / 5 A, 30 V DC / 4 A
Více

Similar products

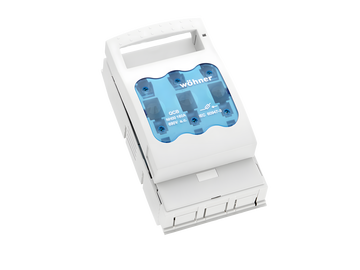

33079 000
QUADRON 60Classic
NH pojistkové odpínače velikost 00, 160 A, montáž na sběrnici, připojení shora / zdola
šroub M8
vhodný pro 5-pólový systém
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10
Více

https://pim.woehner.de/CS/DE/1000046982

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
