for UL feeder circuits >250V

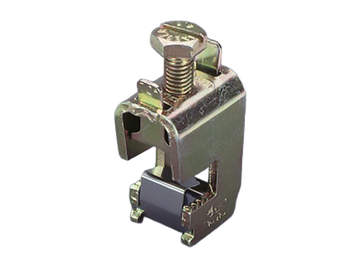

Obrázek může zobrazovat podobný produkt.
Part No.: 01287 000

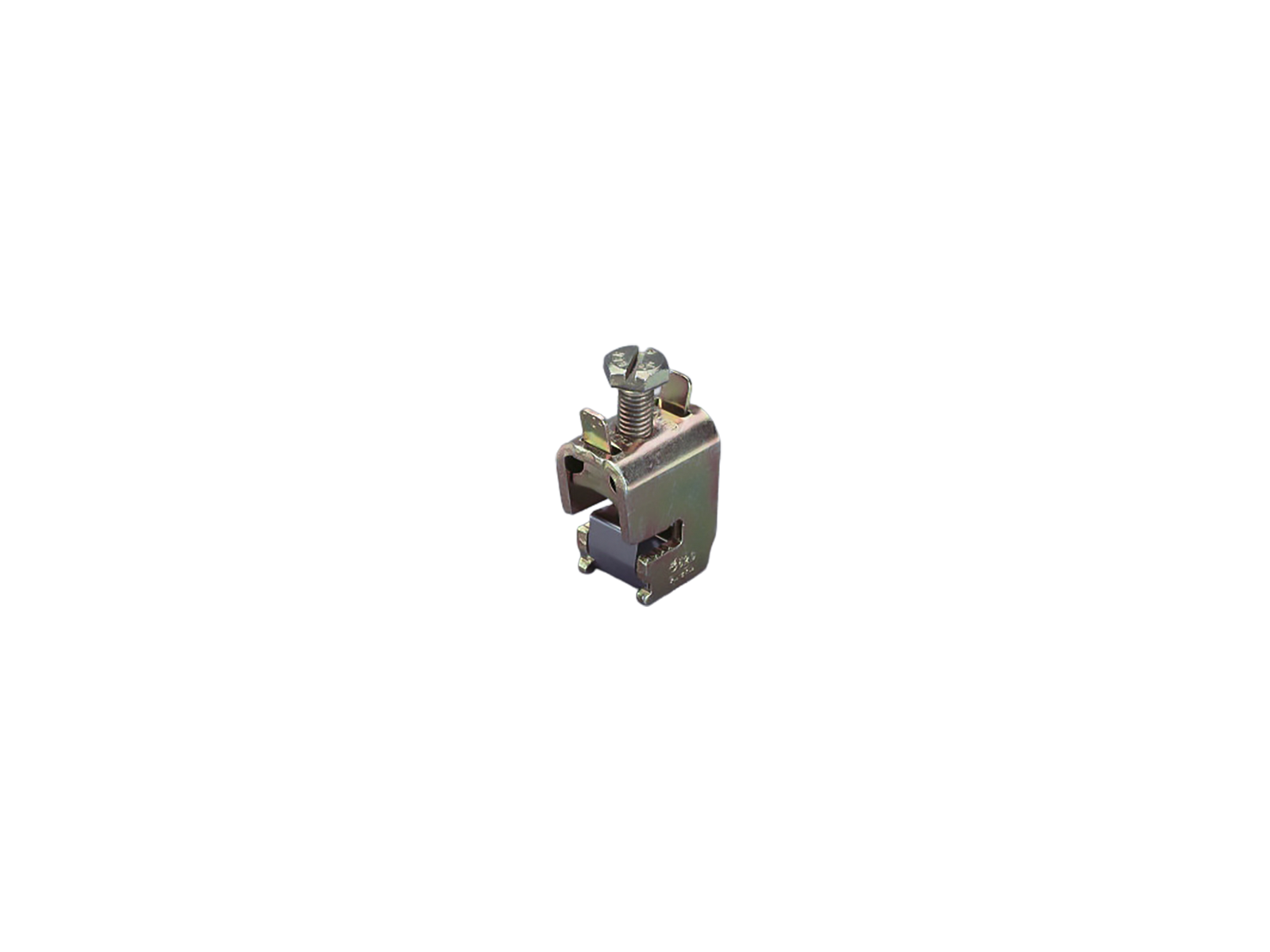

CRITO
univerzální připojovací svorka
16 - 70 mm², AWG 6 - 2/0
pro přípojnici ploché přípojnice 5 mm
System
60Classic, 30Compact 3P
Advantages of the product
Terminal with integrated holding spring, captive clamping screw and opened terminal space.
Indication of nominal cross-section and tightening torque noted on the terminal.
| Produktová skupina | 07 |
| Podskupina | 12 |
| velikost balení | 25 |
| EAN | 4021267012878 |
| ECLASS 14.0 | 27141146 |
| ETIM 5.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 10.0 | EC000001 |
Standardy
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Schválení dle norem
CSA , UL , DNV GL
typové číslo: 523
EAC Type: TE-U
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 175 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovitá proudová špičková výdrž Ipk max.: | 46.7 kA |
| jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: | 11.1 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 1000 V |
| max. povolené napětí (IEC) DC: | 1500 V |
| proudová kapacita (IEC) max.: | 400 A |
| min. permitted operation temperature | -40°C |
| Detaily UL | |
| Standardy | |
| UL 508 |
| suitable for field-installed conductors |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 175 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| Mechanické údaje | |
| Š x V x H: | 21 x 32 x 42 |
| hmotnost: | 7,1 kg/100 |
| pro přípojnici: | ploché přípojnice 5 mm |
| Terminal points | |
| screw clamp connection | |
| min. cross-section: | 16 mm² |
| max. cross-section: | 70 mm² |
| rm: | 16 - 70 mm² |
| f: | 16 - 70 mm² |
| f + AE: | 16 - 70 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 8,0 Nm |
| Md max.: | 12,0 Nm |
| Not suitable for aluminium cables ! | |
| Terminal space: | 14 x 14 |
| lam. Cu width: | 9 - 13 mm |
| lam. Cu thickness: | 2 - 14 mm |
| number of lam. Cu: | 1 |
| min. cross-section UL: | AWG 6 |
| max. cross-section UL: | AWG 2/0 |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
The suitability for feeder circuits (meeting the required feeder spacings) depends on the installation conditions. |
