for UL feeder circuits >250V

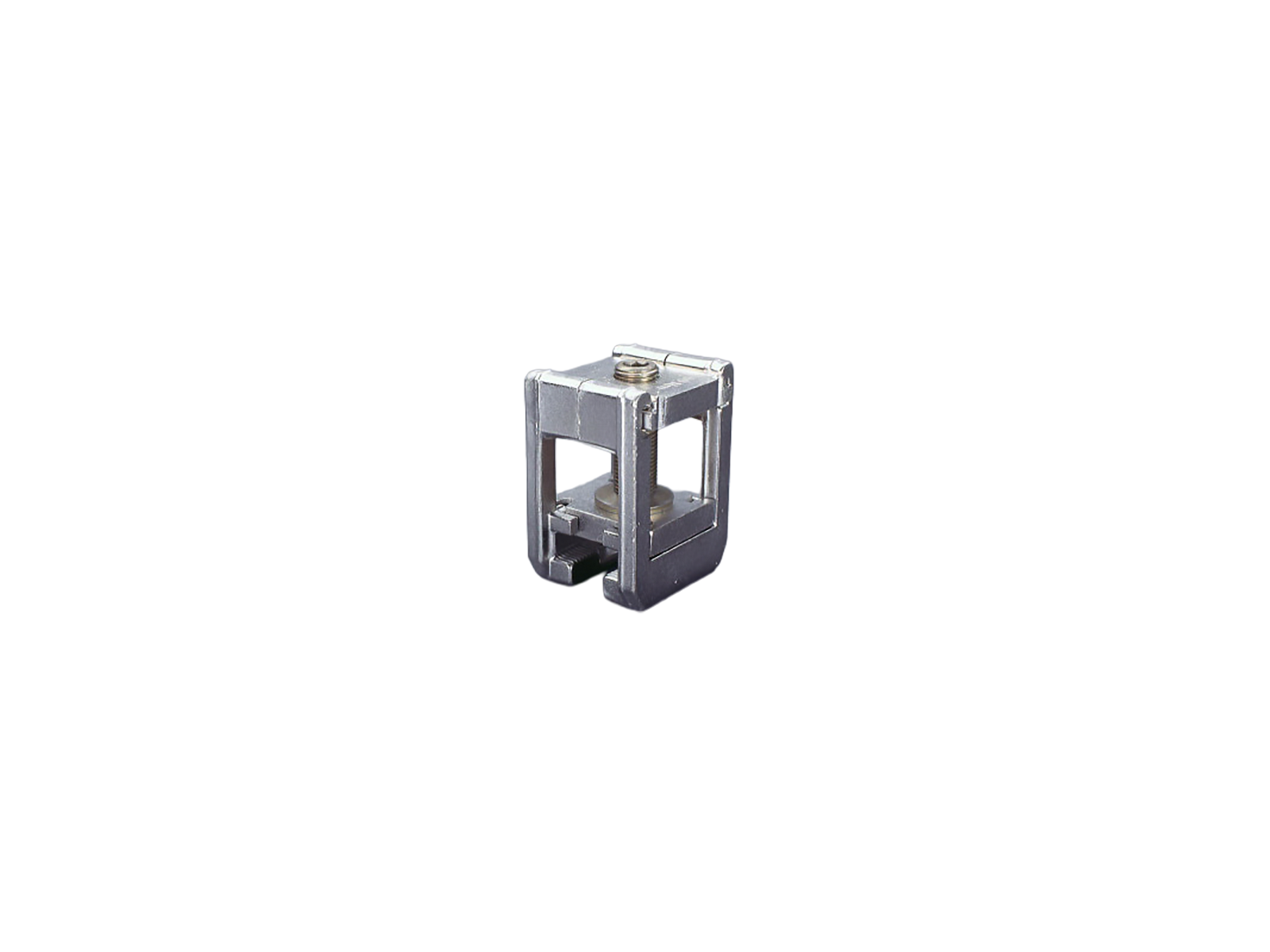

Obrázek může zobrazovat podobný produkt.
Part No.: 01092 000
CRITO
svorka pro ploché vodiče
40 x 25
pro přípojnici 30 x 10 a profilové přípojnice
System
60Classic, centre feed unit, 100Energy
| Produktová skupina | 07 |
| Podskupina | 25 |
| velikost balení | 3 |
| EAN | 4021267010928 |
| ECLASS 14.0 | 27250116 |
| ETIM 5.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 10.0 | EC000001 |
Standardy
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Schválení dle norem
DNV GL
EAC Type: TE-F
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrické údaje IEC | |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovitá proudová špičková výdrž Ipk max.: | 80.9 kA |
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 1000 V |
| max. povolené napětí (IEC) DC: | 1500 V |
| proudová kapacita (IEC) max.: | 1 250 A |
| Mechanické údaje | |
| Š x V x H: | 48 x 60 x 100 |
| hmotnost: | 81,7 kg/100 |
| pro přípojnici: | 30 x 10 a profilové přípojnice |
| Terminal points | |
| Not suitable for aluminium cables ! | |
| Terminal space: | 41 x 25 |
| lam. Cu width: | 17 - 40 mm |
| lam. Cu thickness: | 8 - 10 mm |
| number of lam. Cu: | 2 |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
