for UL feeder circuits >250V

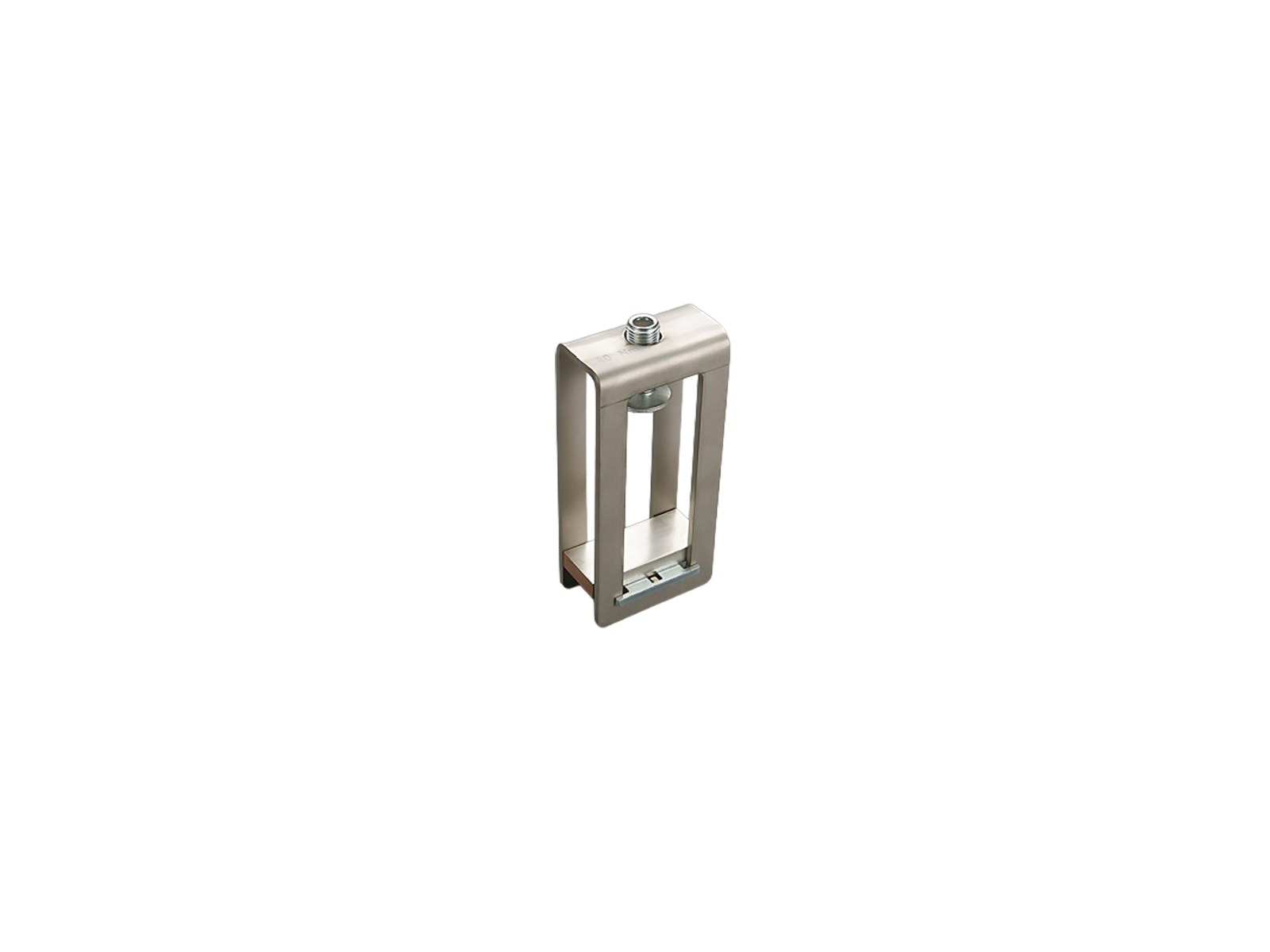

Obrázek může zobrazovat podobný produkt.
Part No.: 01513 000
CRITO
profil svorkovnice
420 - 960 mm²
rozměr svorky 41 x 23-45
pro přípojnici profil trojitého T
System
60Classic, centre feed unit
Advantages of the product
also rigid copper busbars can be connected if they are installed without mechnical tension
| Produktová skupina | 07 |
| Podskupina | 30 |
| velikost balení | 3 |
| EAN | 4021267015138 |
| ECLASS 14.0 | 27141146 |
| ETIM 5.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 10.0 | EC000001 |
Standardy
IEC 61439-1:2020
UL 508
Schválení dle norem
CSA , UL
typové číslo: HH41.2
EAC Type: TE-P
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 1600 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovitá proudová špičková výdrž Ipk max.: | 81.9 kA |
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 1000 V |
| max. povolené napětí (IEC) DC: | 1500 V |
| proudová zatížitelnost při centrálním napájení: | 1 600 A |
| Detaily UL | |
| Standardy | |
| UL 508 |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 1200 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR: | 25 kA |
| Mechanické údaje | |
| Š x V x H: | 72 x 45 x 154 |
| hmotnost: | 105,0 kg/100 |
| pro přípojnici: | profil trojitého T |
In order to comply with the required air section as per UL508a, a suitable shrouding must be used.
| Terminal points | |
| min. cross-section: | 640 mm² |
| max. cross-section: | 1 200 mm² |
| Not suitable for aluminium cables ! | |
| Terminal space: | 41 x 23 - 45 |
| lam. Cu width: | 30 - 40 mm |
| lam. Cu thickness: | 7 - 12 mm |
| number of lam. Cu: | 2 |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
3 terminals are needed for a 3-pole connection. Insert separators when connecting laminated copper busbars in parallel. |
|

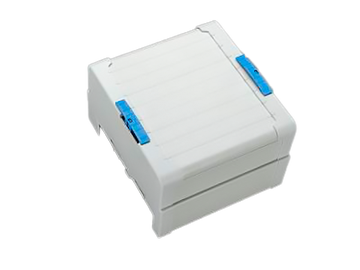

01539
000
kryt, 3 póly
šířka 180 mm
180 x 200 x 90
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

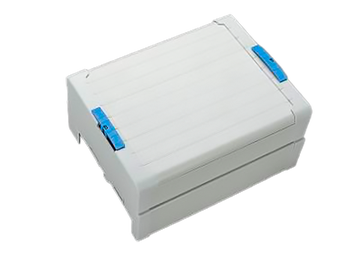

01540
000
kryt, 3 póly
šířka 250 mm
250 x 200 x 90
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více
01554
000
krycí díl, pro 3polové systémy
přední, délka 1,10 m, pouze s držákem 01136
3 x 190 x 1100
Více

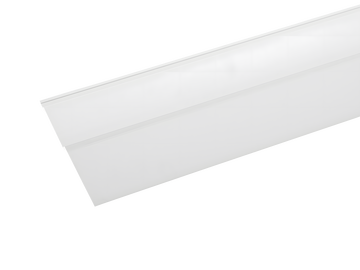

01555
000
krycí díl
horní / spodní, délka 1,10 m, pouze s držákem 01136 a 01137
3 x 109 x 1100
Více
01136
000
sada držáků pro krycí profily
pro 3-pólové sběrnicové systémy
sada držáků (pravý a levý) pro kryt 01554, 01555 a 01417
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

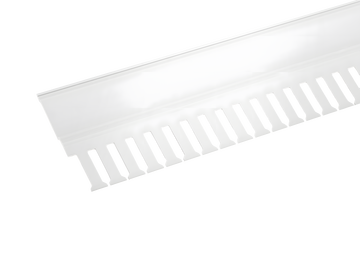

01417
000
krycí část
s výřezy, délka 1,10 m, pouze s držákem 01136 a 01137
3 x 118 x 1100
Více
