podpěra (01069000)

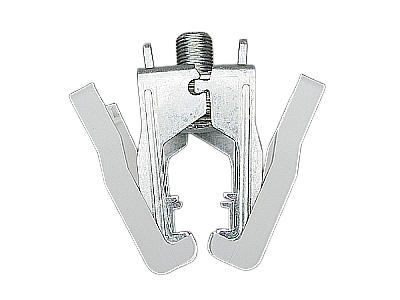

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01069 000

CRITO

podpěra

160 - 1000 mm²

rozměr svorky 55 x 28

pro přípojnici 30 x 10 a profilové přípojnice

System

60Classic, centre feed unit, 100Energy

Advantages of the product

also rigid copper busbars can be connected if they are installed without mechnical tension
Terminals with captive clamping screws

Produktová skupina	07
Podskupina	30

velikost balení	3
EAN	4021267010690

ECLASS 14.0	27250116
ETIM 5.0	EC000001
ETIM 8.0	EC000001
ETIM 10.0	EC000001

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

for UL feeder circuits >250V

typové číslo: CPC50-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020

Elektrické údaje IEC
Jmenovitý proud (IEC):	1600 A
jmenovité napětí (IEC) AC:	690 V

jmenovitá proudová špičková výdrž I_pk max.:	72.7 kA
jmenovitá krátkodobá výdrž proudu I _cw (1,0 s) max.:	26.1 kA

Supplementary data IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

max. povolené napětí (IEC) AC:	1000 V
max. povolené napětí (IEC) DC:	1500 V
proudová zatížitelnost při centrálním napájení:	2 000 A

Detaily UL
Standardy
UL 508

for UL feeder circuits >250V

Elektrické údaje UL
jmenovitý proud (UL):	1200 A
jmenovité napětí (UL) AC:	600 V
jmenovitá frekvence (UL):	50 / 60 Hz

SCCR unprotected max.:	30 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	200 kA

SCCR:

200 kA with fuse Class L 1600 A
65 kA with any DIVQ/7 circuit breaker 1600 A / 480 V AC/DC

Mechanické údaje
Š x V x H:	71 x 52 x 87
hmotnost:	50,0 kg/100
pro přípojnici:	30 x 10 a profilové přípojnice

Terminal points
screw clamp connection
screw drive:	S8
min. cross-section:	160 mm²
max. cross-section:	1 000 mm²
Md min.:	12,0 Nm
Md max.:	18,0 Nm
Not suitable for aluminium cables !
Terminal space:	55 x 10 - 28
lam. Cu width:	32 - 50 mm
lam. Cu thickness:	5 - 10 mm
number of lam. Cu:	2

Vlastnosti materiálu
halogen-free:	No

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
svorkou může být v podélném směru připojena i lamelová přípojnice 32 x 10



for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

covers

01136 000
sada držáků pro krycí profily
pro 3-pólové sběrnicové systémy
sada držáků (pravý a levý) pro kryt 01554, 01555 a 01417
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

01137 000
sada držáků pro krycí profily
pro 4-pólové sběrnicové systémy
sada držáků (pravý a levý) pro kryt 01599, 01555 a 01417
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

01539 000
kryt, 3 póly
šířka 180 mm
180 x 200 x 90
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

01554 000
krycí díl, pro 3polové systémy
přední, délka 1,10 m, pouze s držákem 01136
3 x 190 x 1100
Více

01555 000
krycí díl
horní / spodní, délka 1,10 m, pouze s držákem 01136 a 01137
3 x 109 x 1100
Více

01596 000
kryt, 3 póly
šířka 228 mm
228 x 200 x 90
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

01597 000
kryt, 4 póly
šířka 228 mm
228 x 260 x 90
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

01599 000
čelní kryt pro 4 pólové sytémy
přední, délka 1,10 m, pouze s držákem 01137
3 x 250 x 1100
Více

01417 000
krycí část
s výřezy, délka 1,10 m, pouze s držákem 01136 a 01137
3 x 118 x 1100
Více

https://pim.woehner.de/CS/DE/1000045845

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
