for UL feeder circuits >250V

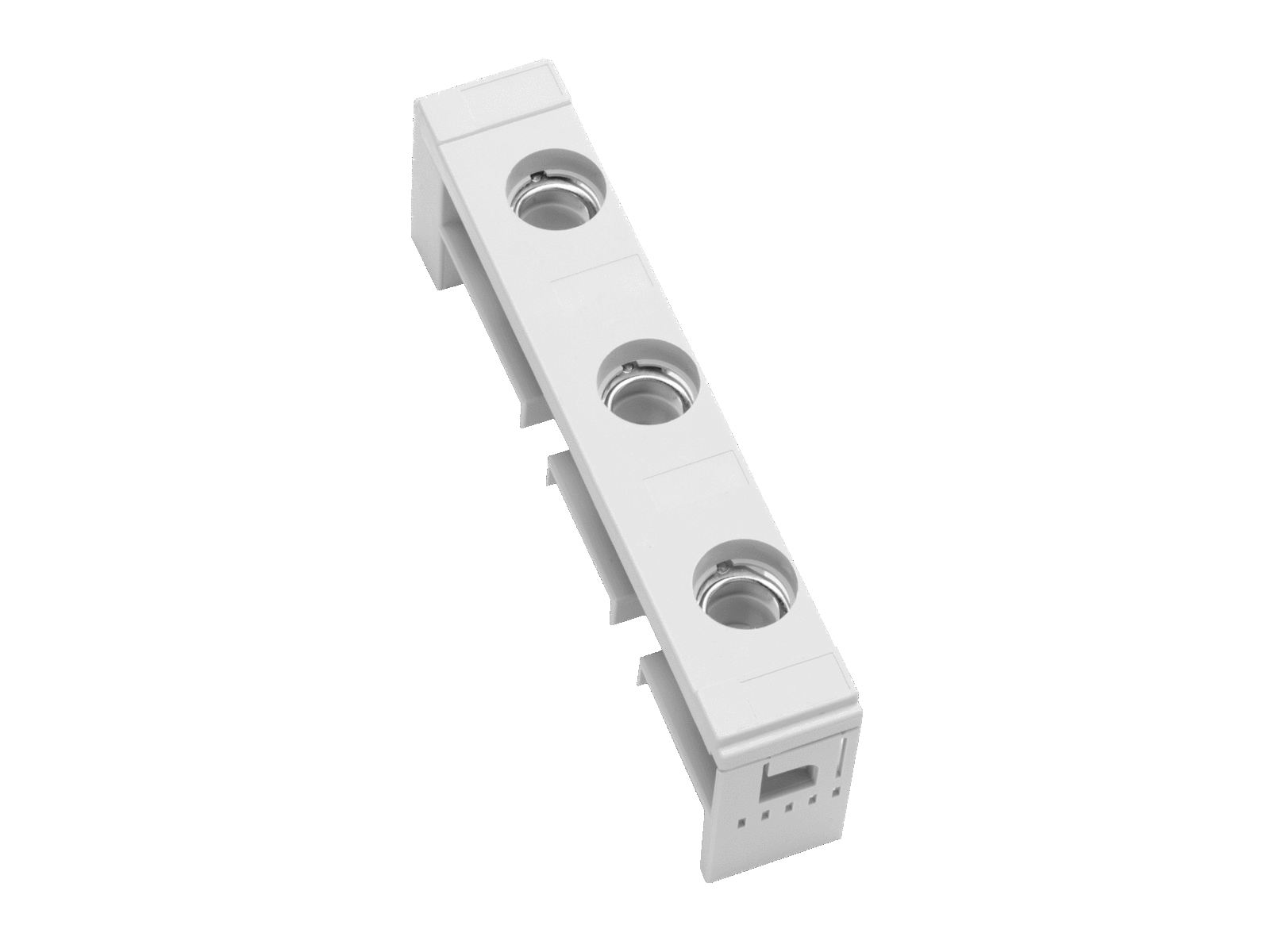

Obrázek může zobrazovat podobný produkt.
Part No.: 31554 000
CUSTO 30Compact
D0 pojistkový spodek, montáž na přípojnici, 36mm
E 18 / 63 A
ochrana proti nebezpečnému dotyku
sonstiges
pro přípojnici 12 x 5, 10
System
30Compact 3P
| Produktová skupina | 01 |
| Podskupina | 03 |
| velikost balení | 6 |
| EAN | 4021267315542 |
| ECLASS 14.0 | 27142120 |
| ETIM 5.0 | EC001644 |
| ETIM 8.0 | EC001644 |
| ETIM 10.0 | EC001644 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
EAC Type: D0
| pojistková vložka podle na standardu: | IEC / HD 60269-3 |
| povolené rozptylování energie pojistkové vložky: | 5,5 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 63 A |
| jmenovité napětí (IEC) AC: | 400 V |
| jmenovité napětí (IEC) DC: | 250 V |
| jmenovité přepětí Uimp : | 6 kV |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| zkratová odolnost při ochraně pojistkami: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 3,8 W.
(The power dissipation at full load would be 5,9 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 440 V |
| max. povolené napětí (IEC) DC: | 262 V |
| max. permitted operation temperature | 55°C |
| Direct contact of the fuse links on the busbar | |
Lze použít jako vývod z přípojnicového systému. Nelze použít jako napájení pro přípojnicový systém. |
| Mechanické údaje | |
| Š x V x H: | 36 x 160 x 65 |
| hmotnost: | 13,0 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12 x 5, 10 |
| Mounting: | sonstiges |
| Terminal points | |
| Not suitable for aluminium cables ! |
| Vlastnosti materiálu | |
| Material: | Plastic |
| halogen-free: | No |
| Not suitable for aluminium cables ! | |
|
D02 busbar mounted fuse bases are also suitable for D01 busbar mounted fuse bases thanks to special holding springs and special ferrule gauge pieces. From a permanent load of 35A, the 36mm-wide version is recommended due to the heat produced. |
|
| povolené rozptylování energie pojistkové vložky: | 5,5 W |
