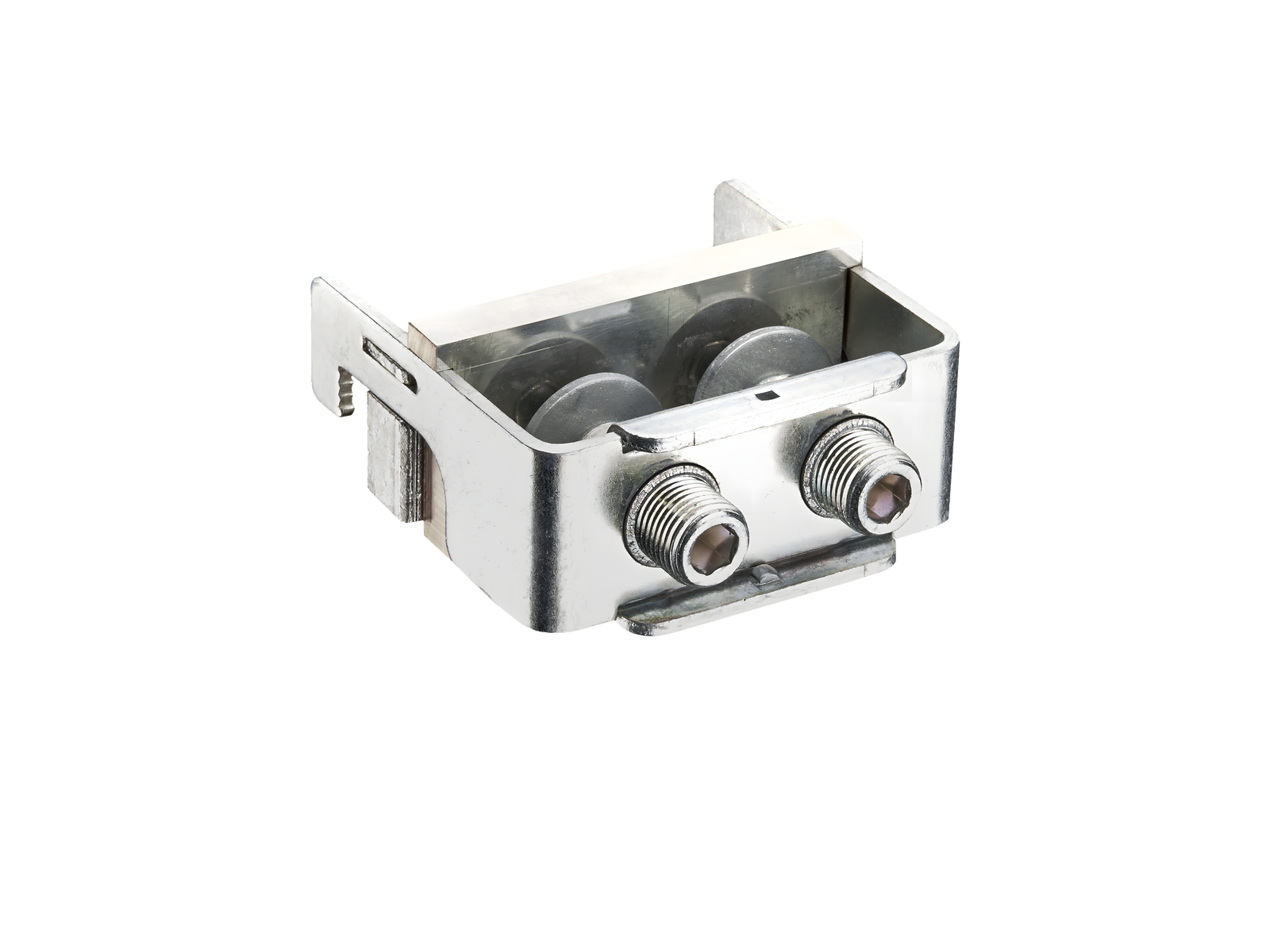

přípojovací modul (01442000A)

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01442 000A

CRITO 185Power

přípojovací modul

pro lam. Cu max. 2x 80 x 10

bez krytu

připojení shora nebo zdola

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

System

185Power

Advantages of the product

also rigid copper busbars can be connected if they are installed without mechnical tension
Terminals with captive clamping screws

Produktová skupina	07
Podskupina	54

velikost balení	1
EAN	4021267014421

ECLASS 14.0	27250116
ETIM 5.0	EC000001
ETIM 8.0	EC000001
ETIM 10.0	EC000001

Schválení dle norem

Standardy

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Schválení dle norem

for UL feeder circuits >250V

typové číslo: CR185-A80

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Elektrické údaje IEC
Jmenovitý proud (IEC):	1400 A
jmenovité napětí (IEC) AC:	690 V

jmenovitá proudová špičková výdrž I_pk max.:	84.6 kA
jmenovitá krátkodobá výdrž proudu I _cw (1,0 s) max.:	40.5 kA

Supplementary data IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

max. povolené napětí (IEC) AC:	1000 V
max. povolené napětí (IEC) DC:	1500 V

the following short-circui values can be reached, if the phase distance of the connection modules is extended from 100mm to 150mm :
Ipk : 107 kA
Icw : 50,7 kA / 1s

Detaily UL
Standardy
UL 508

for UL feeder circuits >250V

Elektrické údaje UL
jmenovitý proud (UL):	1400 A
jmenovité napětí (UL) AC:	1000 V
jmenovitá frekvence (UL):	50 / 60 Hz

SCCR unprotected max.:	50 kA
	3 cycles (without OPD) @ 1000 V AC

Mechanické údaje
Š x V x H:	98 x 88 x 95
hmotnost:	94,5 kg/100
póly:	1-pólový
pro přípojnici:	30, 40, 60, 80, 100, 120 x 10

Terminal points
lam. Cu width:	63 - 68 mm
lam. Cu thickness:	5 - 10 mm
number of lam. Cu:	2

Vlastnosti materiálu
halogen-free:	Yes

Application notes

The insulation performance of the article depends on the installation conditions.



for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Příslušenství

covers

01437 000A
kryt vč. zadní ochrany proti nebezpečnému dotyku
pro připojovací moduly 185Power
pro použití s CrossLink 185 a systému přípojnic s ochranou proti dotyku
Více

https://pim.woehner.de/CS/DE/1000159730

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Data privacy statement

Deutsch Chinese Français Czech Italiano English Russian Português Español

International Germany
