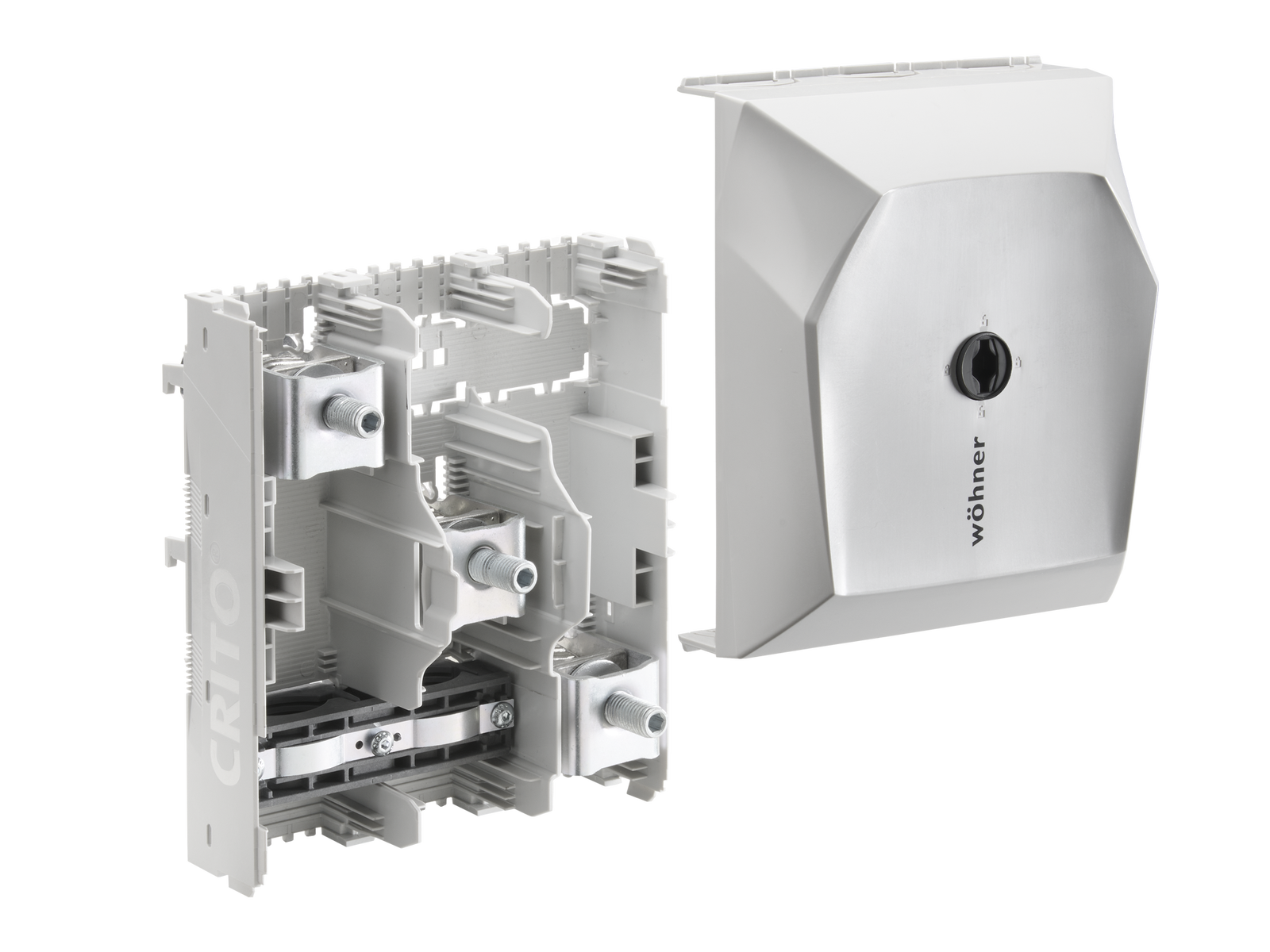

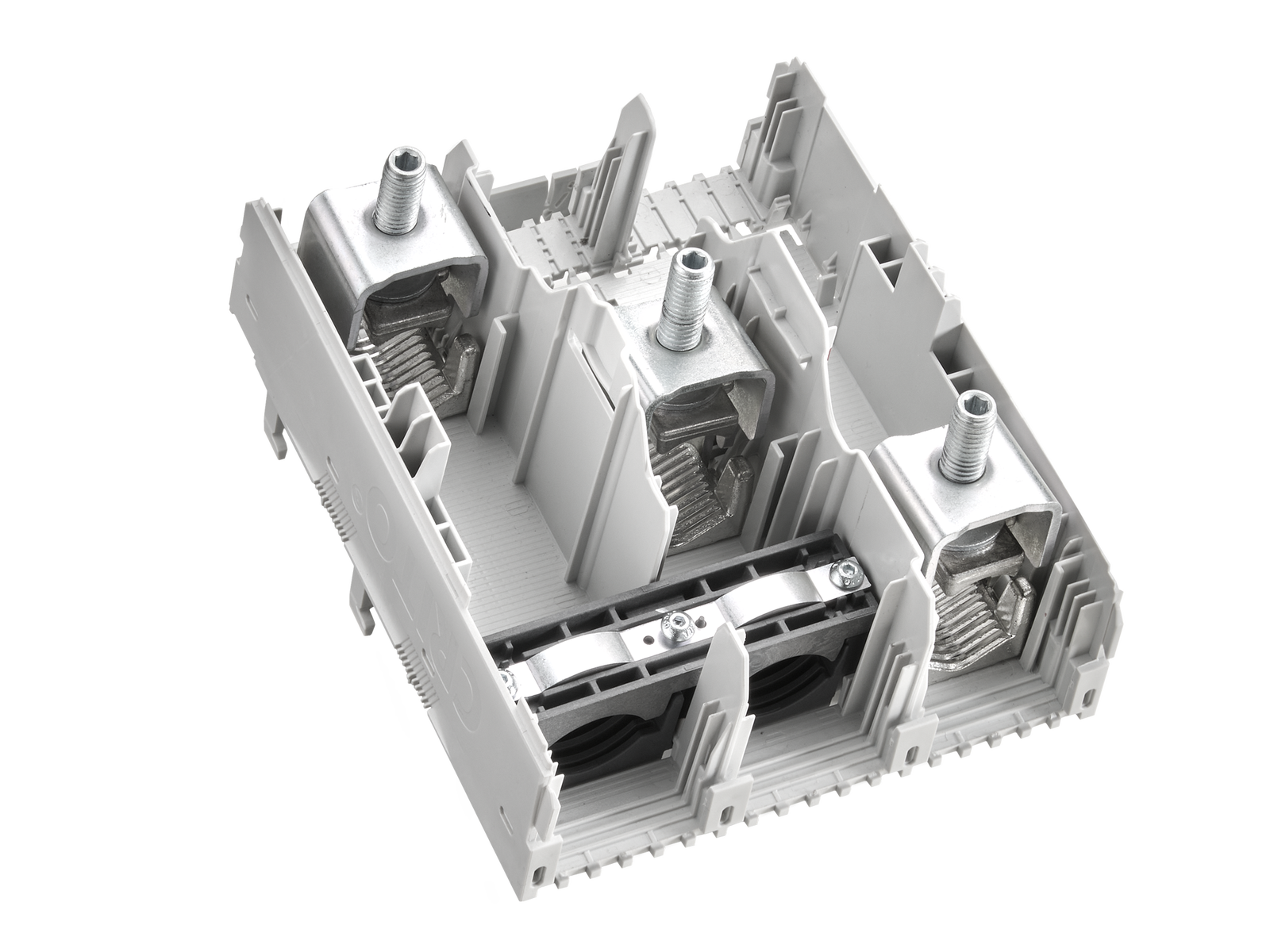

The picture may show a similar product.
订货号 01013000A
CRITO®CrossBoard
接线板，3 极
95 - 300 mm²
短期内将供货
系统
CrossBoard® 800 A
产品优势
端子带不脱落的连接螺钉
可叠加导线
端子上标明了额定横截面积及扭力矩。
| 产品组 | 07 |
分组 |
51 |
| 包装件数 | 1 |
| EAN | 4021267010133 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
认证许可
DNV GL
型号: 413
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| 额定电流（IEC）: | 630 A |
| 额定电压（IEC）AC: | 690 V |
| 额定冲击耐受电流 Ipk : | 80 kA |
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 1000 V |
| 最大电压 IEC DC: | 1500 V |
| 最大电流负载能力 (IEC): | 630 A |
| Electrical data UL | |
| for wires UL: | Cu 75°C |
| 机械数值 | |
| 宽 x 高 x 厚: | 173 x 200 x 118 |
| 重量: | 165.7 kg/100 |
| 极数: | 3线 |
| 连接端 | |
| screw clamp connection | |
| screw drive: | S8 |
| wire stripping: | 38 mm |
| min. cross-section: | 95 mm² |
| 最大横截面积: | 300 mm² |
| Md min.: | 24.0 Nm |
| Md max.: | 36.0 Nm |
|
适用铝导线。 使用铝导线连接时需要维护。 |
|
| torque Alu: | Alu: Md 30 - 36 Nm |
| 最小横截面积: | AWG 3/0 |
| max. cross-section UL: | MCM 600 |
| torque (UL): | 266 lb-in |
| for wires UL: | Cu 75°C |
| 适用铝导线。 使用铝导线连接时需要维护。 |
|
| 产品的绝缘性能与安装条件有关。 | |
