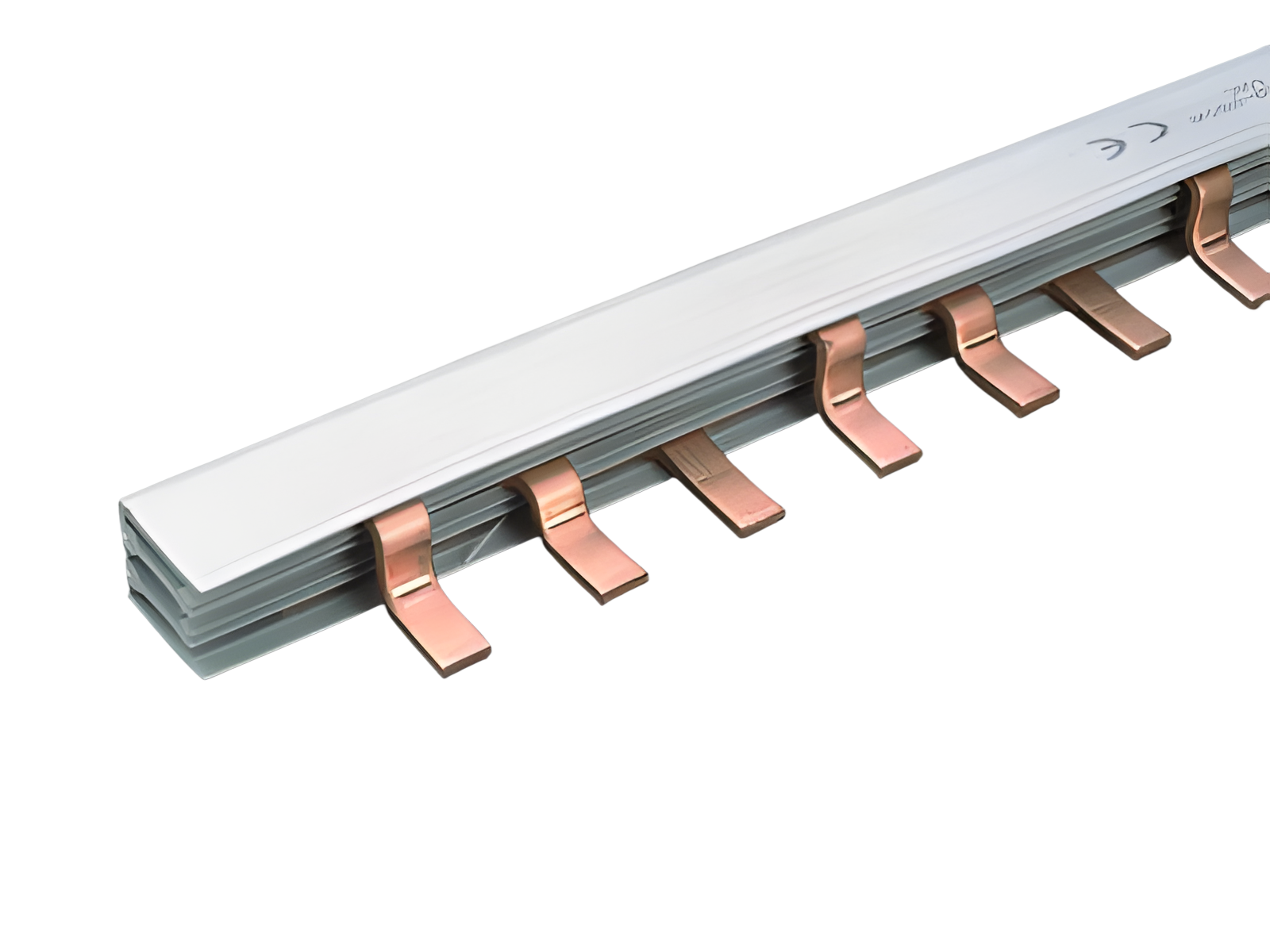

梳形母线, 3 线, 条型梳齿，齿距 27 mm (31056)

The picture may show a similar product.

说明

订货号 31056000A

梳形母线, 3 线, 条型梳齿，齿距 27 mm

130 A, 1 m 长

35 mm²

产品组	06
分组	95

包装件数	4
EAN	4021267310561

产品手册页码

2020 : 6.2, 6.3, 6.4, 6.8

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

认证

标准

IEC 61439-1:2011

认证许可

EAC

EAC Type: CO

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2011

Electrical data IEC
额定电流（IEC）:	130 A
额定电压（IEC）AC:	400 V

额定冲击耐受电压 U_imp:

4 kV

功率输出:

The power dissipation at a typical load of 80 % results to 2.2 W.

(The power dissipation at full load would be 3.4 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

中间位置供电时的电流负荷能力:

220 A

机械数值
宽 x 高 x 厚:	1000 x 30 x 15
重量:	125.0 kg/100
截面积:	35 mm²

链接

Article master data, overviews and prices

下载

| 通用技术说明

| 比例图

| EU 符合性声明

| Declaration of conformity UKCA

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

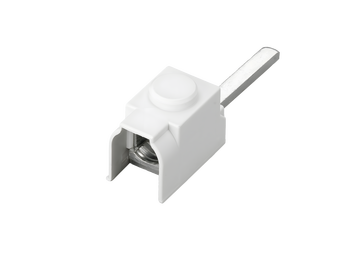

01228000A
连接端子，正面连接
25 - 95 mm²
适用: 31056
更多

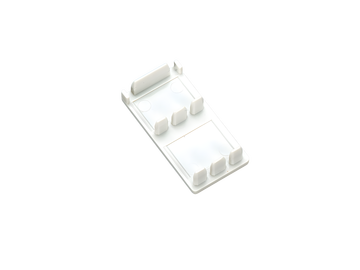

31084000B
末端盖
适用 3 线梳形母线 35 mm²
更多

Usage

31288000
TRITON^®Panel
D 型熔断器支持件
E 14 / 16 A / 3P
防触摸保护符合 DGUV V3
更多

31557000A
SECUR^®Panel
隔离开关熔断器组
带 LED
3 极
更多

31941000
AMBUS^®Panel
熔断器式隔离开关
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
更多

31280000
AMBUS^®Panel
熔断器式隔离开关
14 x 51 / 3P
50 A / 690 V
更多

31118000
AMBUS^®Panel
熔断器式隔离开关
14x51 / 3P
50 A / 690 V
更多

31138000
AMBUS^®Panel
熔断器式隔离开关
14 x 51 / 3P
50 A / 110 - 690 V
indication of a released fuse link
更多

31302000
CUSTO^®Panel
D0 熔断器管座，固定式
E 14 / 16 A / 3P
带防触摸保护
更多

31293000
TRITON^®Panel
D 型熔断器支持件
E 18 / 63 A / 3P
防触摸保护符合 DGUV V3
更多

31314000A
SECUR^®Panel
隔离开关熔断器组
3 极
更多

31306000
CUSTO^®Panel
D0 熔断器管座，固定式
E 18 / 63 A / 3P
有防触摸保护功能
更多
