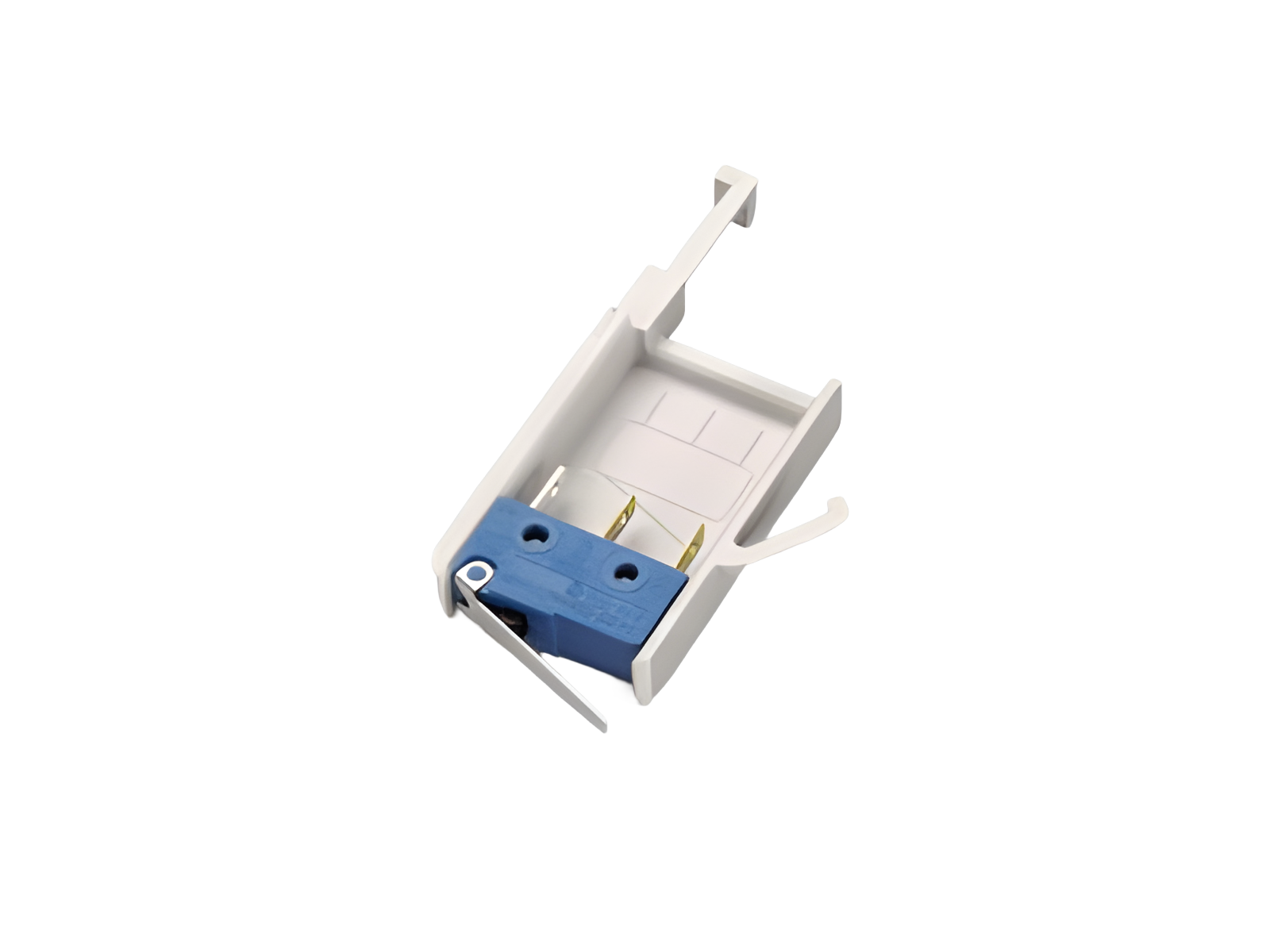

信号开关，用于监测开关状态 (33908)

The picture may show a similar product.

说明

订货号 33908 000

信号开关，用于监测开关状态

同时适用于 250 V AC / 5 A, 30 V DC / 4 A

适用于 QCS-NH00, QCS-NH1, QCS-160, QCS-320

系统

60Classic

产品组	14
分组	51

包装件数	1
EAN	4021267339081

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

机械数值
重量:	1.1 kg/100

Application notes


已取消, 因为产品不包含或承载导电部件, 且在短路时无法使用

链接

Article master data, overviews and prices

下载

| 通用技术说明

| 安装说明

| Data packet EPlan (*.edz)

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

33515 000
QUADRON^®Panel Speed
隔离开关熔断器组，3 极
螺钉 M10，适用于门耦合旋转手柄
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
更多

33552 000
QUADRON^®Panel Speed
隔离开关，3 极
螺钉 M10
320 A
for mounting plate
更多

33512 000
QUADRON^®Panel Speed
隔离开关熔断器组，3 极
螺钉 M10
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
更多

33514 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，下端连接至系统，适用于门耦合旋转手柄
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

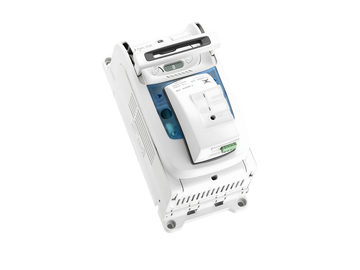

33507 000
QUADRON^®Panel Speed
隔离开关熔断器组
框端子，带电子熔丝监测器
尺寸 00
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
更多

33553 000
QUADRON^®60Classic Speed
隔离开关，3 极
螺钉 M10，上端连接至系统，适用于门耦合旋转手柄
320 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33505 000
QUADRON^®Panel Speed
隔离开关熔断器组，3 极
框端子，适用于门耦合旋转手柄
尺寸 00
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
更多

33513 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，上端连接至系统，适用于门耦合旋转手柄
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33551 000
QUADRON^®60Classic Speed
隔离开关，3 极
螺钉 M10，下端连接至系统
320 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33554 000
QUADRON^®60Classic Speed
隔离开关，3 极
螺钉 M10，下端连接至系统，适用于门耦合旋转手柄
320 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

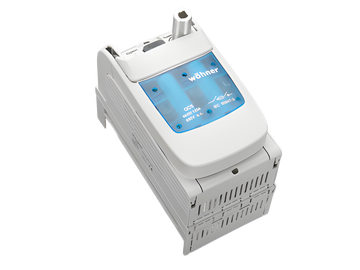

33504 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，下端连接至系统，适用于门耦合旋转手柄
尺寸 00
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33544 000
QUADRON^®60Classic Speed
隔离开关，3 极
框端子，下端连接至系统，适用于门耦合旋转手柄
160 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33516 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，上端连接至系统，带电子熔丝监测器
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33503 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，上端连接至系统，适用于门耦合旋转手柄
尺寸 00
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33511 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，下端连接至系统
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33550 000
QUADRON^®60Classic Speed
隔离开关，3 极
螺钉 M10，上端连接至系统
320 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

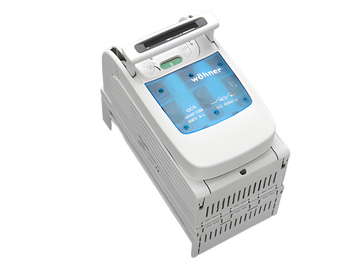

33501 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，下端连接至系统
尺寸 00
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

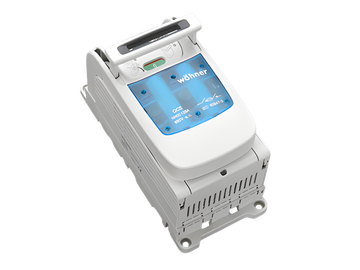

33502 000
QUADRON^®Panel Speed
隔离开关熔断器组，3 极
框端子
尺寸 00
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
更多

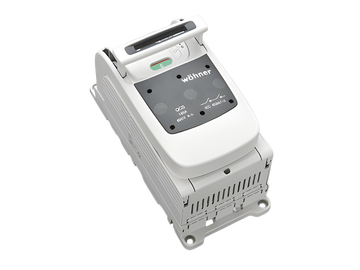

33542 000
QUADRON^®Panel Speed
隔离开关，3 极
框端子
160 A
operator independent switching (snap-action mechanism)
for mounting plate
更多

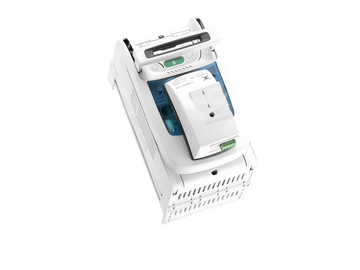

33506 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，上端连接至系统，带电子熔丝监测器
尺寸 00
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33510 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，上端连接至系统
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33541 000
QUADRON^®60Classic Speed
隔离开关，3 极
框端子，下端连接至系统
160 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33500 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，上端连接至系统
尺寸 00
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

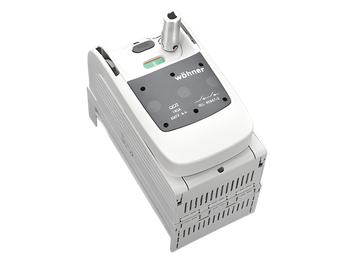

33543 000
QUADRON^®60Classic Speed
隔离开关，3 极
框端子，上端连接至系统，适用于门耦合旋转手柄
160 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

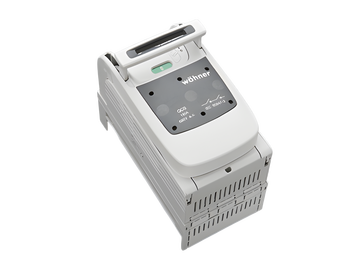

33540 000
QUADRON^®60Classic Speed
隔离开关，3 极
框端子，上端连接至系统
160 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多
