隔离开关，3 极

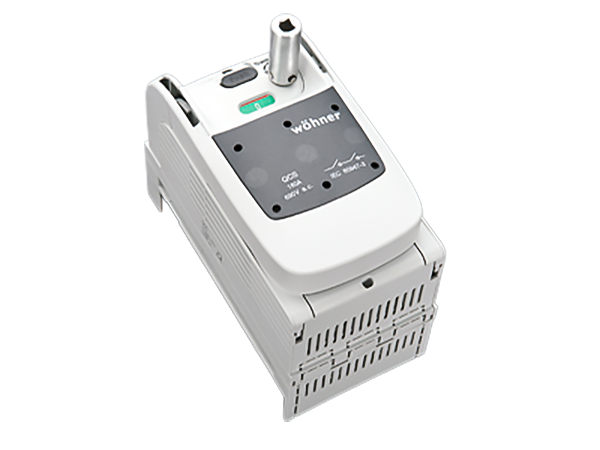

The picture may show a similar product.

说明

订货号 33544 000

QUADRON 60Classic Speed

隔离开关，3 极

框端子，下端连接至系统，适用于门耦合旋转手柄

160 A

double-breaking

operator independent switching (snap-action mechanism)

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品优势

带瞬时开关装置用于进行频繁开关操作, 使用等级 "A"
在位置0锁定, 最多加装3个挂锁
FLAG-指示器显示开关位置
双断点
符合 IEC / EN 60204-1, 可作为电网分断设备的主开关使用
与红黄色门耦合旋转手柄配合使用可用作紧急开关
主开关和紧急开关只在带有AC23A/B时组合使用

CrossLink® Technology的转接器技术
简便安全的挂接和连接
适用矩形母线的母线架可覆盖安装
紧凑的结构(106mm 宽)

在手柄位置不变的情况下, 开关可以左右90°安装。

产品组 14

分组

 20
包装件数 1
EAN 4021267335441
ECLASS 14.0 27371403
ETIM 5.0 EC000216
ETIM 5.0 EC000216
ETIM 10.0 EC000216

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

型号: QCS-160

EAC Type: QCS

产品信息

Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
端部供电（IEC）: 160 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 800 V
额定冲击耐受电压 Uimp: 8 kV
使用等级 AC (IEC 60947-3): AC-23B (690V/125A)
AC-23A (500V/125A)
AC-22A (690V/160A)
带熔断器时的条件额定短路电流: 50 kA / 690 V (125 A)
带熔断器测定的工作等级: gG
rated short-time withstand current Icw (1.0 s) max.: 4.5 kA
rated making capacity: 7 kA
Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
further utilisation category DC (IEC 60947-3): 2 条电流路径(L1, L3)串联
DC-22B (220V/125A)
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
在使用多个元件并排运行时, 应注意符合VDE 0660 部分 500/EN60 439-1标准, 表1中的额定负载系数
机械数值
宽 x 高 x 厚: 106 x 200 x 155
重量: 208.0 kg/100
极数: 3 极
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
连接端
cage clamp connection
screw drive: S4
wire stripping: 20 mm
min. cross-section: 1.5 mm²
最大横截面积: 70 mm²
re: 1.5 - 10 mm²
f: 1.5 - 70 mm²
f + AE: 1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.: 5.0 Nm
Md max.: 6.0 Nm
Not suitable for aluminium cables !
开口空间: 13x13
lam. Cu width: 9 - 13 mm
lam. Cu thickness: 1 - 10 mm
原材料性能
halogen-free: No

Application notes

Not suitable for aluminium cables !

Links (Prices, CAD data)

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD data WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

connection accessories

33914 000
连接端子，120 mm²
正面连接
适用于: QCS-NH00, QCS-160
更多

further accessories

33908 000
信号开关，用于监测开关状态
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320
更多

33910 000
门耦合旋转手柄
黑色，带手柄
门联锁可激活，可配挂锁
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320
更多

33911 000
门耦合旋转手柄
红黄色，带手柄
门联锁可激活，可配挂锁
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320
更多

33912 000
延长轴，290 mm 长
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
更多

33913 000
延长轴，490 mm 长
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
