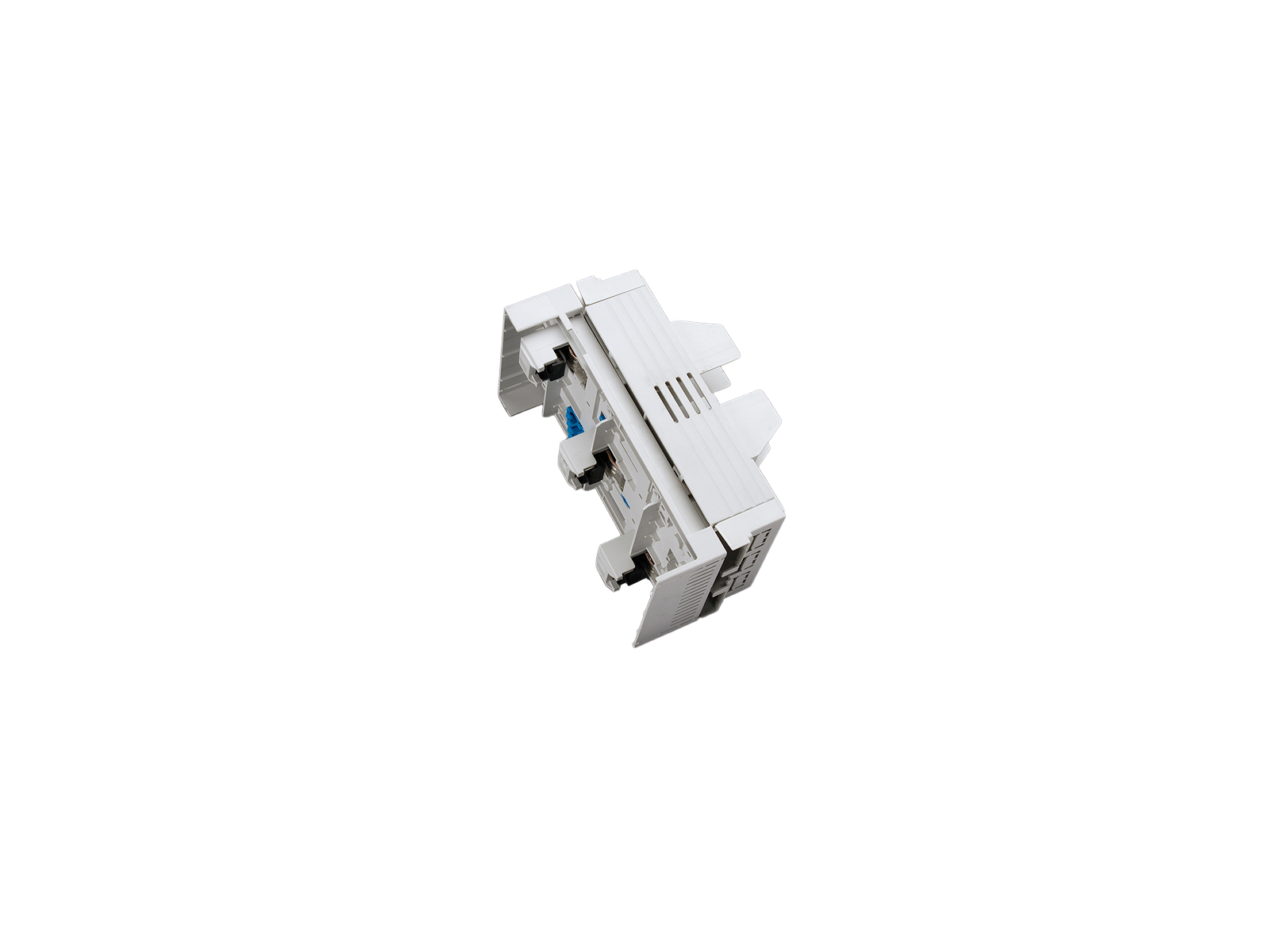

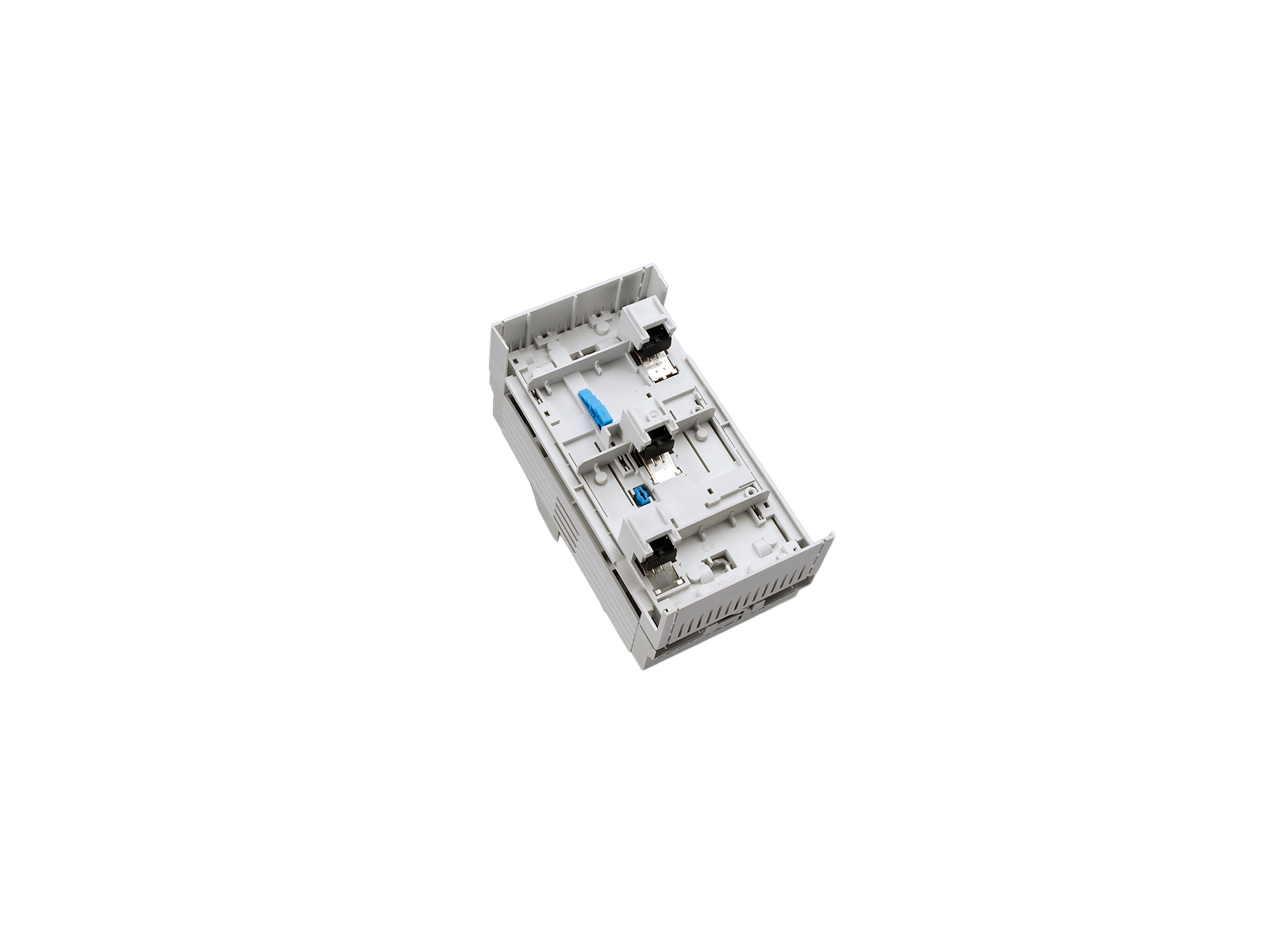

刀型触头熔断器支持件 (03199)

The picture may show a similar product.

说明

订货号 03199000

QUADRON^®60Classic

刀型触头熔断器支持件

框端子

尺寸 00 / 3 极

上端或下端接电缆

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品优势

CrossLink® Technology 转接器技术
通过快速安全对调转换模块更换上下端出线
简便安全的挂接和连接
通过两部分组成的防触摸保护实现安全的连接
适用矩形母线的母线架可覆盖安装

产品组	10
分组	51

包装件数	1
EAN	4021267031992

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

认证许可

IEC (CB) , VDE , CCC

型号: QCC-NH00

CCC认证: 2012010302581751

产品信息

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
所使用熔断器的允许损耗功率:	12 W

Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
额定电流（IEC）:	160 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

440 V

额定冲击耐受电压 U_imp:

6 kV

带熔断器时的分断能力:

50 kA

功率输出:

The power dissipation at a typical load of 80 % results to 8.3 W.

(The power dissipation at full load would be 13.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	800 V
最大电压 IEC DC:	800 V

转接器模块: 正面保护等级 IP20, 符合 DIN EN 60529 (防止手指接触)

机械数值
宽 x 高 x 厚:	106 x 200 x 90
重量:	87.0 kg/100
极数:	3线
适用母线:	12, 15, 20, 25, 30 x 5, 10 和异型母线

母线连接: 预压紧的弹性连接, 便捷的卡接结构, 通过组合脚简便地在5mm和10mm厚的母线上转换。

连接端
Not suitable for aluminium cables !

框端子: 1.5 -70mm² 细密导线和细密导线带导线套, 可连接带绝缘的压铸成型导线末端最大95mm² 1.5 -10mm²圆单股导线 16 -70mm² 圆多股导线 2x10mm², 2x16mm² 和 2x25mm² f+AE, 导线相同, 并排排列, 四边铸压 2x 10-35mm² f, 导线相同, 并排排列多层软铜排 9-13mm 宽开口空间 13 mm x 13 mm (细密导线+导线套可能未达到最大横横截面积)
