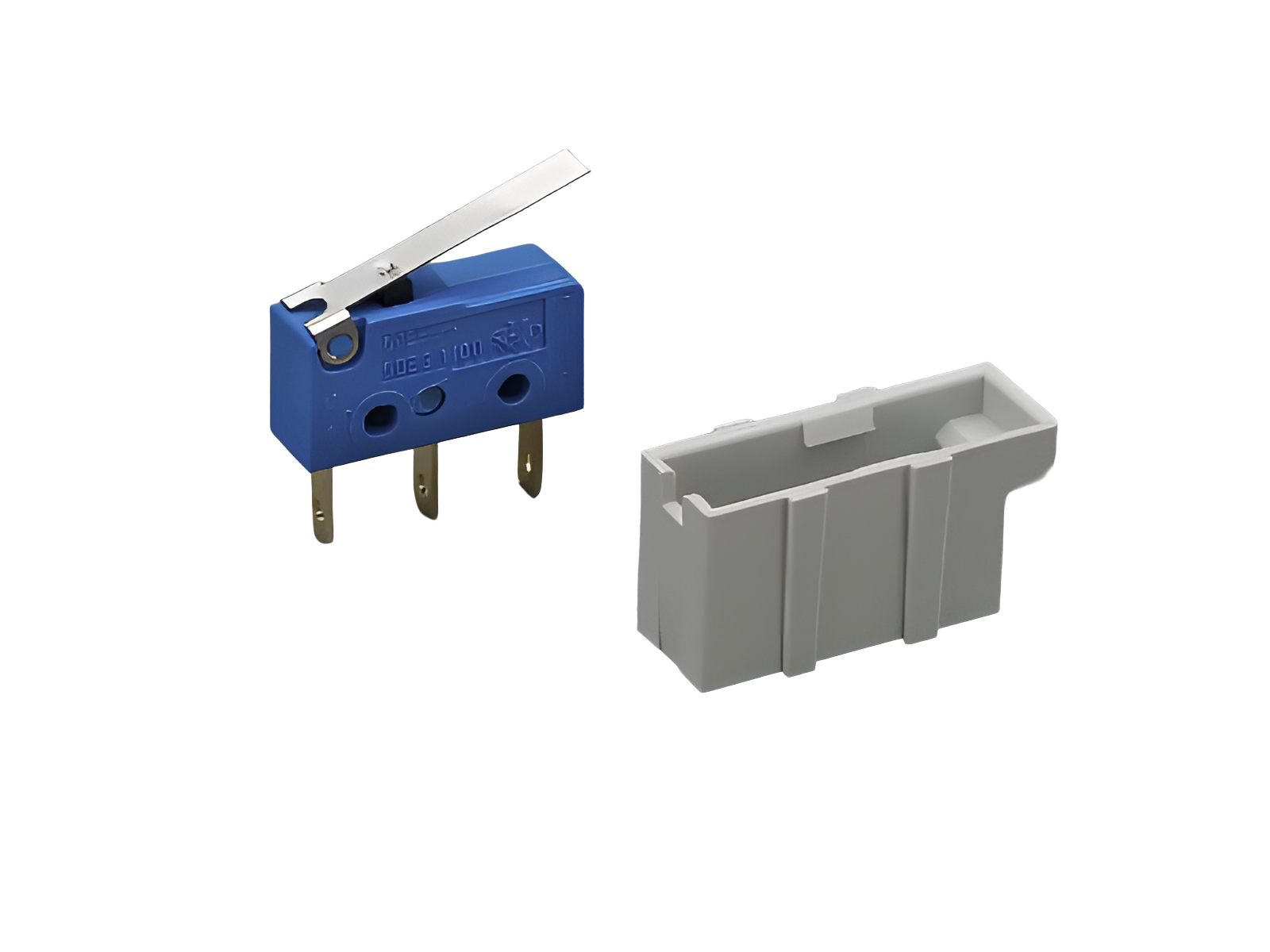

信号开关 (33917)

The picture may show a similar product.

说明

订货号 33917000

信号开关

同时适用于 250 V AC / 5 A, 30 V DC / 4 A

QUADRON®60Classic, QUADRON®Panel 尺寸 1

系统

60Classic

产品组	09
分组	51

包装件数	1
EAN	4021267339173

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

机械数值
重量:	1.3 kg/100

connection for flat plug DIN 46244-A, 2.8 x 0.5 mm

Application notes


短路稳定性:	已取消, 因为产品不包含或承载导电部件, 且在短路时无法使用

链接

Article master data, overviews and prices

下载

| 通用技术说明

| 安装说明

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

33393000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸1，250A，固定式
框端子
更多

33600000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1, 250 A，母线式，上端/下端连接
框端子
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33330000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 1，250 A，固定式
螺钉 M10
with electronic fuse monitoring
更多

33149000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 1，250A，固定式
螺钉 M10
with electromechanical fuse monitoring
更多

33201000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 1，250 A，固定式
螺钉 M10
更多

33160000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1，250 A，母线式，上端/下端连接
螺钉 M10
with electromechanical fuse monitoring
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33325000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1，250 A，母线式，上端/下端连接
螺钉 M10
with electronic fuse monitoring
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33601000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1, 250 A，母线式，上端/下端连接
螺钉 M10
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多
