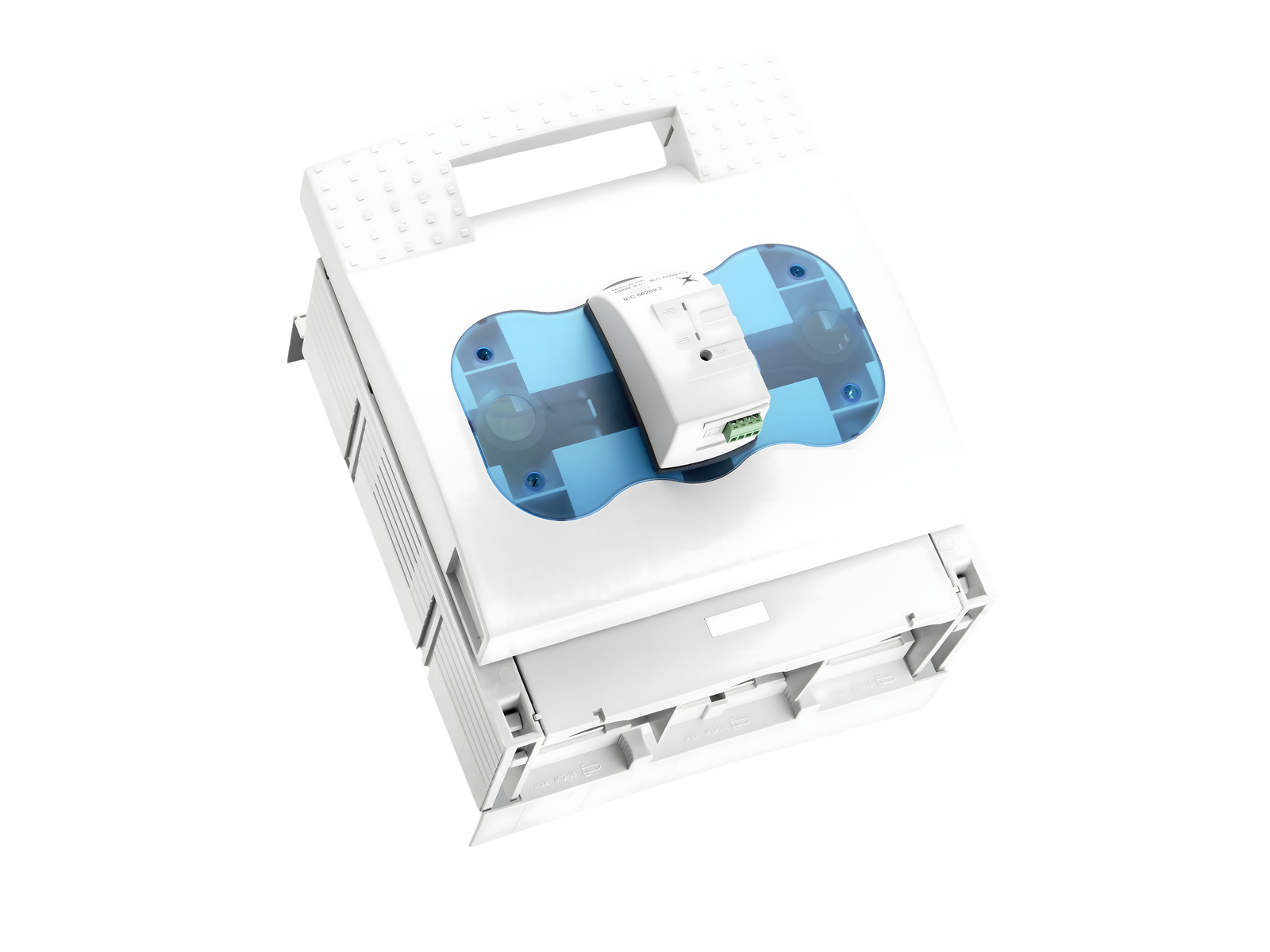

NH 熔断器式隔离开关，尺寸 3，630 A，母线式，上端/下端连接 (33327)

The picture may show a similar product.

说明

订货号 33327000

QUADRON^®60Classic

NH 熔断器式隔离开关，尺寸 3，630 A，母线式，上端/下端连接

螺钉 M12

with electronic fuse monitoring

上端或下端接电缆

适用母线 12, 20, 30 x 10 和异型母线

系统

60Classic

产品优势

为了安全连接导线, 防触摸保护分为两部分。
盖罩带有自动闭合的检测孔。

产品组	09
分组	34

包装件数	1
EAN	4021267333270

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

型号: LTS-3

UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com

CCC认证: 2004010302117263

产品信息

for fuse links size:	NH 3
fuse links acc. to standard:	IEC / HD 60269-2
live grip lugs required:	Yes
所使用熔断器的允许损耗功率:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	630 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

250 V

rated isolation voltage U_i AC:	690 V
额定绝缘电压 U_i DC:	250 V
额定冲击耐受电压 U_imp:	6 kV

使用等级 AC (IEC 60947-3):

AC-23B (400 V)
AC-22B (500 V)
AC-21B (500 V)

带熔断器时的条件额定短路电流:	50 kA / 690 V
带熔断器测定的工作等级:	gG

功率输出:

The power dissipation at a typical load of 80 % results to 38.4 W.

(The power dissipation at full load would be 60.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	725 V
最大电压 IEC DC:	262 V

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

适用熔断器 IEC 60269-2-1 (I) / DIN VDE 0636-201 尺寸3 最大 48 W 损耗功率, 带有带电挂接片
在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。更新信息请询问。在用作隔离开关时则不用保持距离。
防护等级 IP30 正面, 取决于安装时的连接范围电子熔丝监测: - 用于识别额定电压 AC 100V 至 AC 690V的熔断器故障 - 无需辅助能源; 网络电压供电 - 辅助触点无电势 - LED- 发光信号(红/绿) - 测试键 -其他信息查询下载 / 数据表

Details UL
标准
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	600 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR:

100 kA

机械数值
宽 x 高 x 厚:	256 x 300 x 200
重量:	796.0 kg/100
极数:	3线
适用母线:	12, 20, 30 x 10 和异型母线

正面防护等级:

IP30

固定方式: 获得专利的卡接机构

连接端
screw connection
M12
screw drive:	SW18
Md min.:	35.0 Nm
Md max.:	40.0 Nm
Not suitable for aluminium cables !

附件: 压板连接: 铜 150-300mm² rm, f+AE; 多层软铜排 25x1-13; 6-8 Nm 扭力矩单层棱形端子: 铜, 铝* 150-300mm² rm, sm, f, f+AE; 6-8 Nm 扭力矩棱形端子双层: 铜 2x 150-185mm² rm, sm, f+AE; 6-8 Nm 扭力矩 *使用铝导线连接时需要维护

Application notes

Not suitable for aluminium cables !
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

live grip lugs required:	Yes
所使用熔断器的允许损耗功率:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V

链接

Article master data, overviews and prices

下载

| Data packet EPlan (*.edz)

| 比例图

| 熔丝监测器

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)
