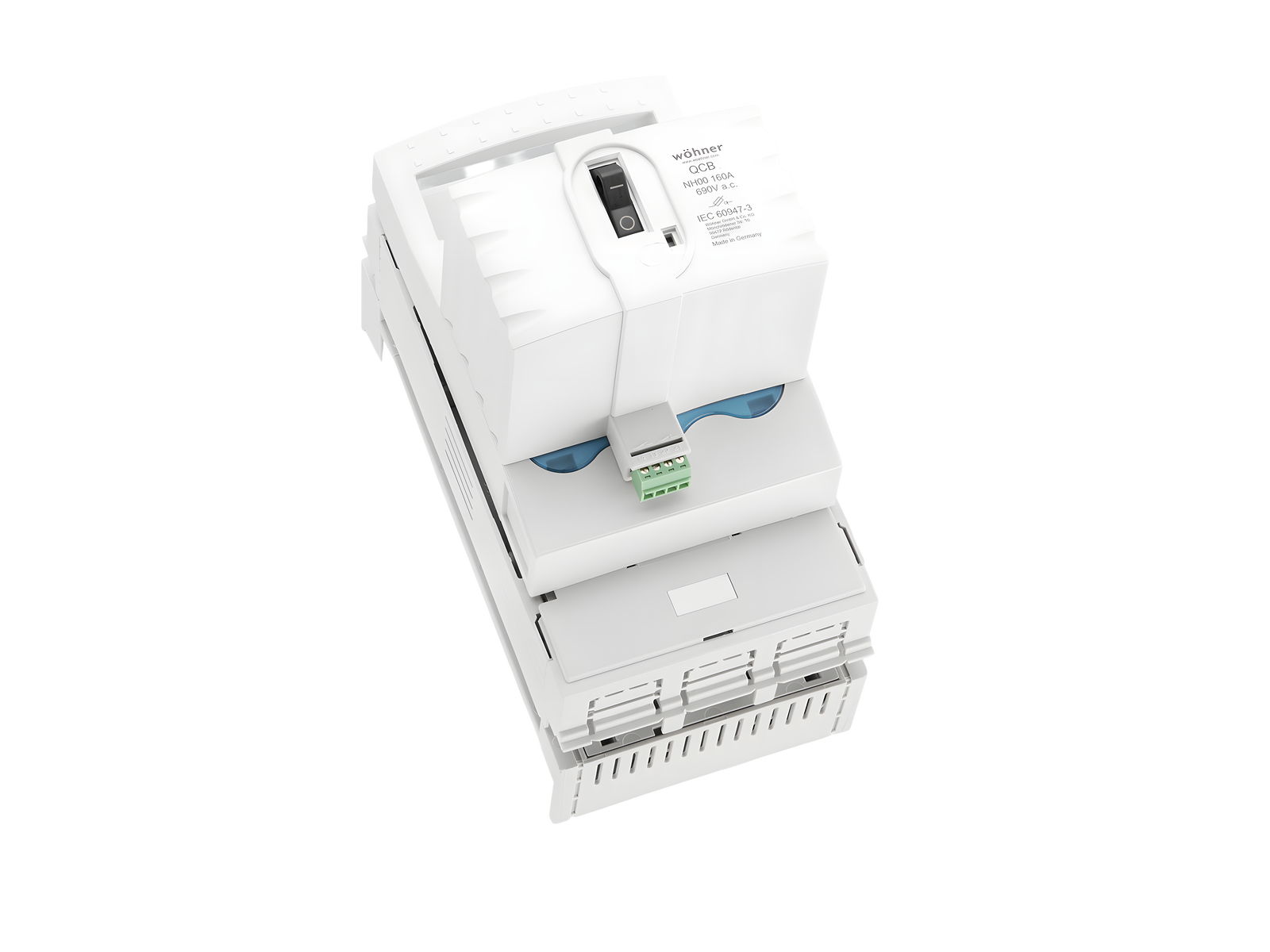

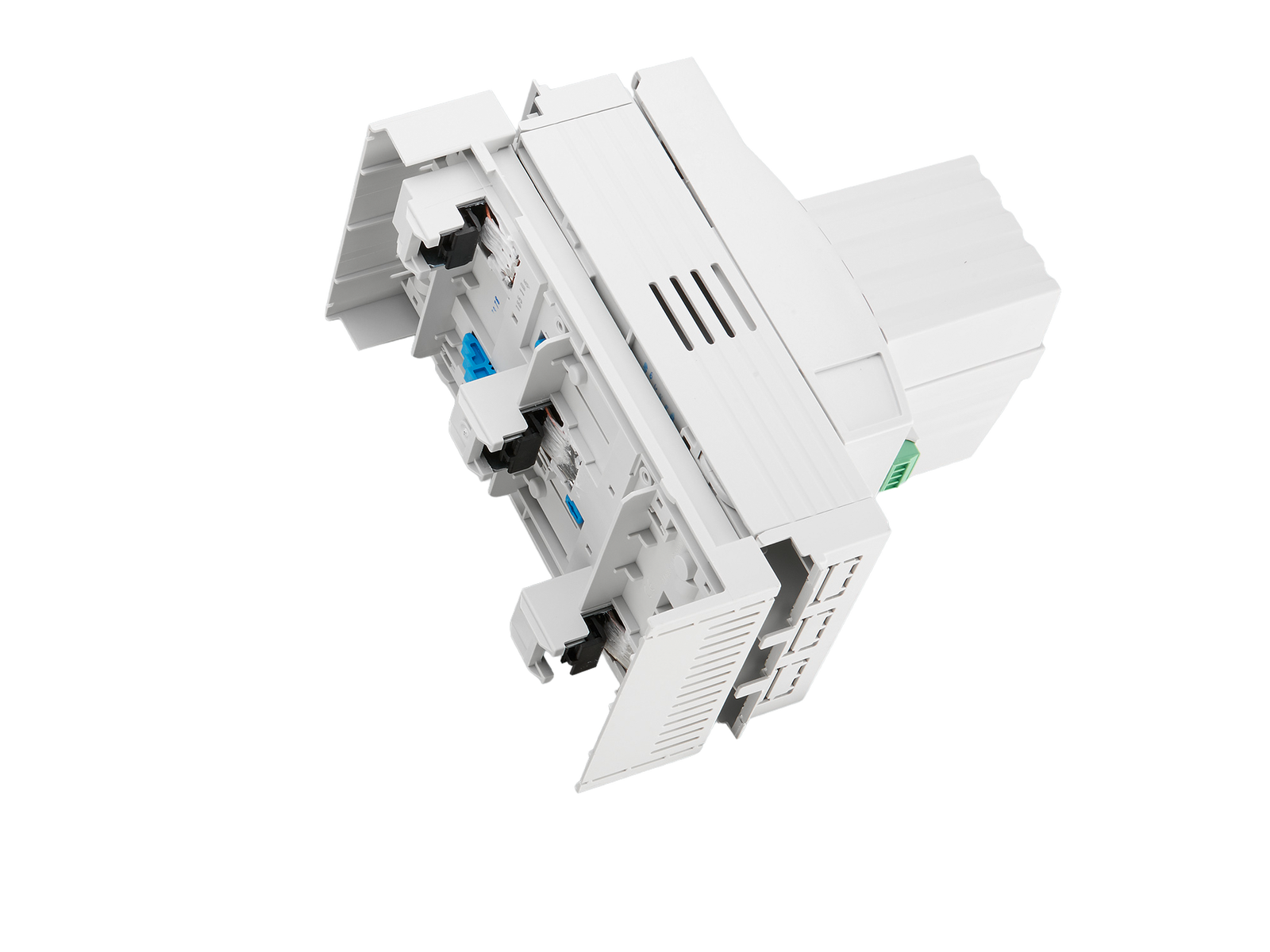

NH 熔断器式隔离开关，尺寸 00，160 A，母线式，上端/下端连接 (33420)

The picture may show a similar product.

说明

订货号 33420000

QUADRON^®60Classic

NH 熔断器式隔离开关，尺寸 00，160 A，母线式，上端/下端连接

螺钉 M8

with electromechanical fuse monitoring

上端或下端接电缆

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

采用 CrossLink®Technology 技术

系统

60Classic

产品优势

CrossLink® Technology 转接器技术
通过快速安全对调转换模块更换上下端出线; 带电部分带有触摸保护
简便安全的挂接和连接
通过两部分组成的防触摸保护实现安全的连接
适用矩形母线的母线架可覆盖安装

产品组	09
分组	25

包装件数	1
EAN	4021267334208

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

型号: QCB-NH00

UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com

CCC认证: 2010010302403934

产品信息

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
live grip lugs required:	Yes
所使用熔断器的允许损耗功率:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	160 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

250 V

rated isolation voltage U_i AC:	800 V
额定绝缘电压 U_i DC:	250 V
额定冲击耐受电压 U_imp:	6 kV

使用等级 AC (IEC 60947-3):	AC-21B (690 V) AC-22B (500 V)
使用等级 DC (IEC 60947-3) :	DC-说明: 2 条电流路径(L1, L3)串联 DC-21B (220V) DC-22B (220V / 63A)

带熔断器时的条件额定短路电流:	50 kA / 690 V
	80 kA / 500 V (160 A)
带熔断器测定的工作等级:	gG

功率输出:

The power dissipation at a typical load of 80 % results to 11.3 W.

(The power dissipation at full load would be 17.7 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	725 V
最大电压 IEC DC:	262 V

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

适用熔断器 IEC 60269-2 / DIN VDE 0636-2 尺寸00 损耗功率最高 12 W, 带有带电挂接片
在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。更新信息请询问。在用作隔离开关时则不用保持距离。在使用多个元件并排运行时, 应注意符合VDE 0660 部分 500/EN60 439-1标准, 表1中的额定负载系数。
系统元件: 正面防护等级 IP30 符合 DIN EN 60529 标准, 取决于安装时的连接范围转接器模块: 正面保护等级 IP20, 符合 DIN EN 60529 (防止手指接触) 熔丝监测器额定工作电压 AC 24-690V, DC 24-250V 无电势常开触点和常闭触点 AC-15 24V/2A, (230V* 0.5A) DC-13 24V/1A, 60V 0, 15A *污染等级2, 过电压等级 II 无需辅助能源其他信息参阅安装说明

Details UL
标准
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	160 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR:

100 kA

机械数值
宽 x 高 x 厚:	106 x 200 x 172
重量:	180.0 kg/100
极数:	3线
适用母线:	12, 15, 20, 25, 30 x 5, 10 和异型母线

正面防护等级:

IP30

母线连接: 预压紧的弹性连接, 便捷的卡接结构, 通过组合脚简便地在5mm和10mm厚的母线上转换。

连接端
screw connection
M8
screw drive:	SW13
Md min.:	8.0 Nm
Md max.:	10.0 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

live grip lugs required:	Yes
所使用熔断器的允许损耗功率:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V

链接

Article master data, overviews and prices

下载

| Data packet EPlan (*.edz)

| 比例图

| 功能图表

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)
