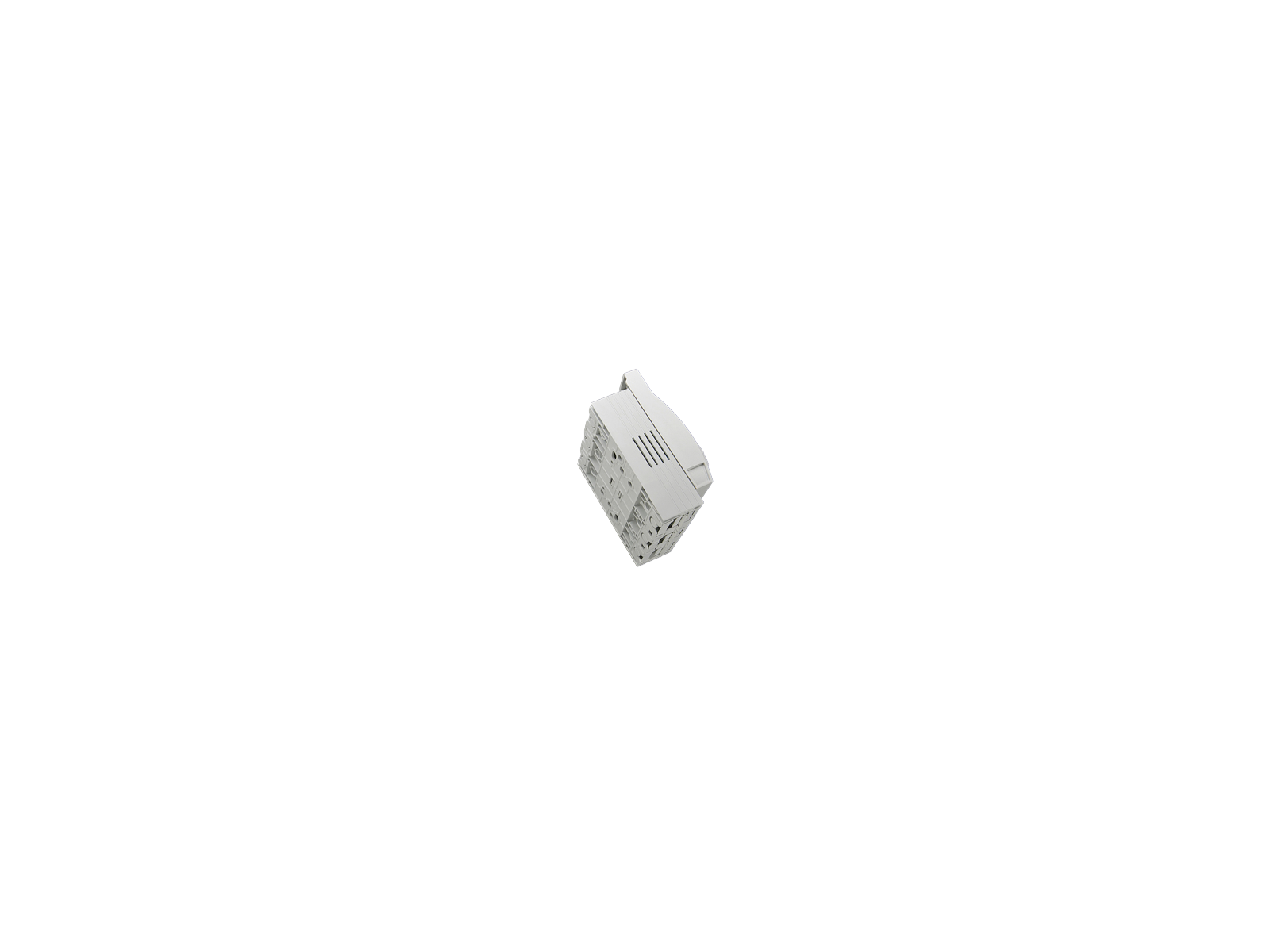

NH 熔断器式隔离开关，尺寸 1，250 A，固定式 (33330)

The picture may show a similar product.

说明

订货号 33330000

QUADRON^®Panel

NH 熔断器式隔离开关，尺寸 1，250 A，固定式

螺钉 M10

with electronic fuse monitoring

for mounting plate

系统

Panel

产品优势

为了安全连接导线, 防触摸保护分为两部分
盖罩带有自动闭合的检测孔。

产品组	09
分组	07

包装件数	1
EAN	4021267333300

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

型号: QCB-NH1

UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com

CCC认证: 2012010302563561

产品信息

for fuse links size:	NH 1
fuse links acc. to standard:	IEC / HD 60269-2
live grip lugs required:	Yes
所使用熔断器的允许损耗功率:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	250 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

250 V

rated isolation voltage U_i AC:	690 V
额定绝缘电压 U_i DC:	250 V
额定冲击耐受电压 U_imp:	6 kV

使用等级 AC (IEC 60947-3):

AC-22B (400 V)
AC-23B (400 V / 160A)
AC-21B (690 V)

适用更高的使用等级, 该产品可加装灭弧室(参阅附件)

带熔断器时的条件额定短路电流:	100 kA / 690 V
带熔断器测定的工作等级:	gG
额定冲击耐受电流 I_pk:	13.7 kA
rated short-time withstand current I_cw (1.0 s) max.:	8.1 kA
I_cw approved with:	Trennmesser

功率输出:

The power dissipation at a typical load of 80 % results to 9.0 W.

(The power dissipation at full load would be 14.1 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	725 V
最大电压 IEC DC:	262 V

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

适用熔断器 IEC 60269-2-1 (I) / DIN VDE 0636-201 尺寸1 最大 23 W 损耗功率, 带有带电挂接片
在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。更新信息请询问。在用作隔离开关时则不用保持距离。
防护等级 IP30 正面, 取决于安装时的连接范围电子熔丝监测器 -用于识别额定电压 AC 100V 至 AC 690V的熔断器故障 - 无需辅助能源; 网络电压供电 - 辅助触点无电势 - LED- 发光信号(红/绿) -测试键 -其他信息查询下载 / 数据表

Details UL
标准
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	250 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR:

100 kA

机械数值
宽 x 高 x 厚:	184 x 243 x 154
重量:	229.0 kg/100
极数:	3线
Mounting:	for mounting plate

正面防护等级:

IP30

连接端
screw connection
M10
screw drive:	SW16
Md min.:	20.0 Nm
Md max.:	30.0 Nm

Application notes

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

live grip lugs required:	Yes
所使用熔断器的允许损耗功率:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V

链接

Article master data, overviews and prices

下载

| 通用技术说明

| 安装说明

| CAD model 3D STP

| Data packet EPlan (*.edz)

| 比例图

| 熔丝监测器

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

33142000
盖罩，适用于线鼻子，上端/下端插接
适用: QCB-NH1, QCS-NH1, QCS-320
更多

33145000
棱形连接端子，用于两根导线，适用于铜导线
2x 35 - 70 mm²
适用: QCB-NH1, QCS-NH1, QCS-320
更多

33152000
隔板框，单框
215 x 330
尺寸 1
更多

33155000
护板，适用于尺寸 1 - 3 的 NH 熔断器式隔离开关的手柄
for NH fuse-switch disconnector size 1-3
适用于从背面封闭手柄操作区域
更多

33157000
隔离开关盖定位锁
适用于铅封线材或 3 个带有 4 - 7 mm 锁扣的挂锁
尺寸 1 - 3
更多

33158000
快速安装组件
适用于 2 个支承导轨，导轨中心距离 125 mm 或 150 mm
尺寸 1 - 2
更多

33163000
压板连接端子，适用于铜导线
70 - 150 mm²
适用: QCB-NH1, QCS-NH1, LTS-F 250, LTS 400
更多

33166000
棱形连接端子，用于单根导线，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用: QCB-NH1, QCS-NH1, QCS-320
更多

33909000
框端子，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用: QCB-NH1, QCS-NH1, QCS-320
更多

33917000
信号开关
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®60Classic, QUADRON®Panel 尺寸 1
更多

33918000
灭弧栅
适用于更高使用类别的改装方案
适用于 QCB-NH1
更多
