盖罩，3 极 (01540)

The picture may show a similar product.

说明

订货号 01540000

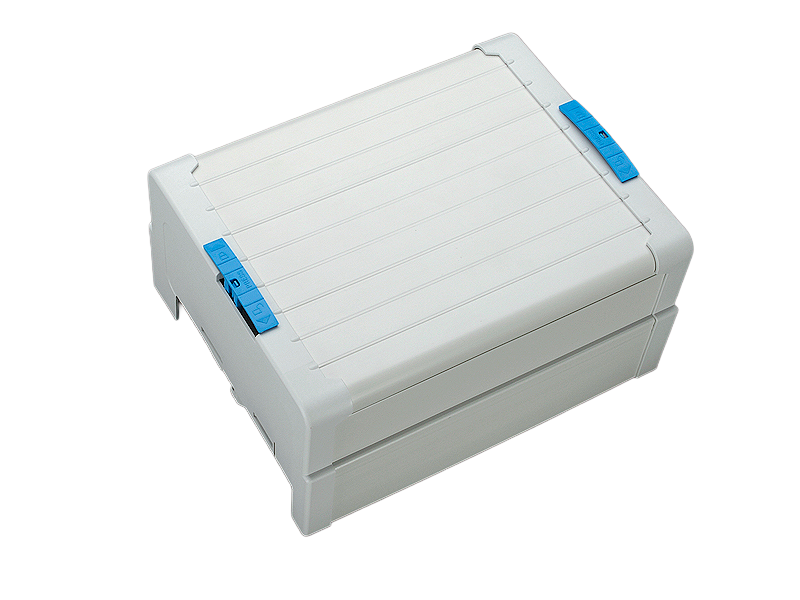

盖罩，3 极

250 mm 宽

250 x 200 x 90

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品组 07

分组

 36
包装件数 1
EAN 4021267015404
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002848

认证

标准

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

认证许可

CSA , UL , DNV GL

for UL feeder circuits >250V

型号: CTC60-L

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Details UL
标准
UL 508
for UL feeder circuits >250V
机械数值
宽 x 高 x 厚: 250 x 200 x 90
重量: 39.3 kg/100
极数: 3线
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线

Application notes

短路稳定性: 已取消, 因为产品不包含或承载导电部件, 且在短路时无法使用
for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)
