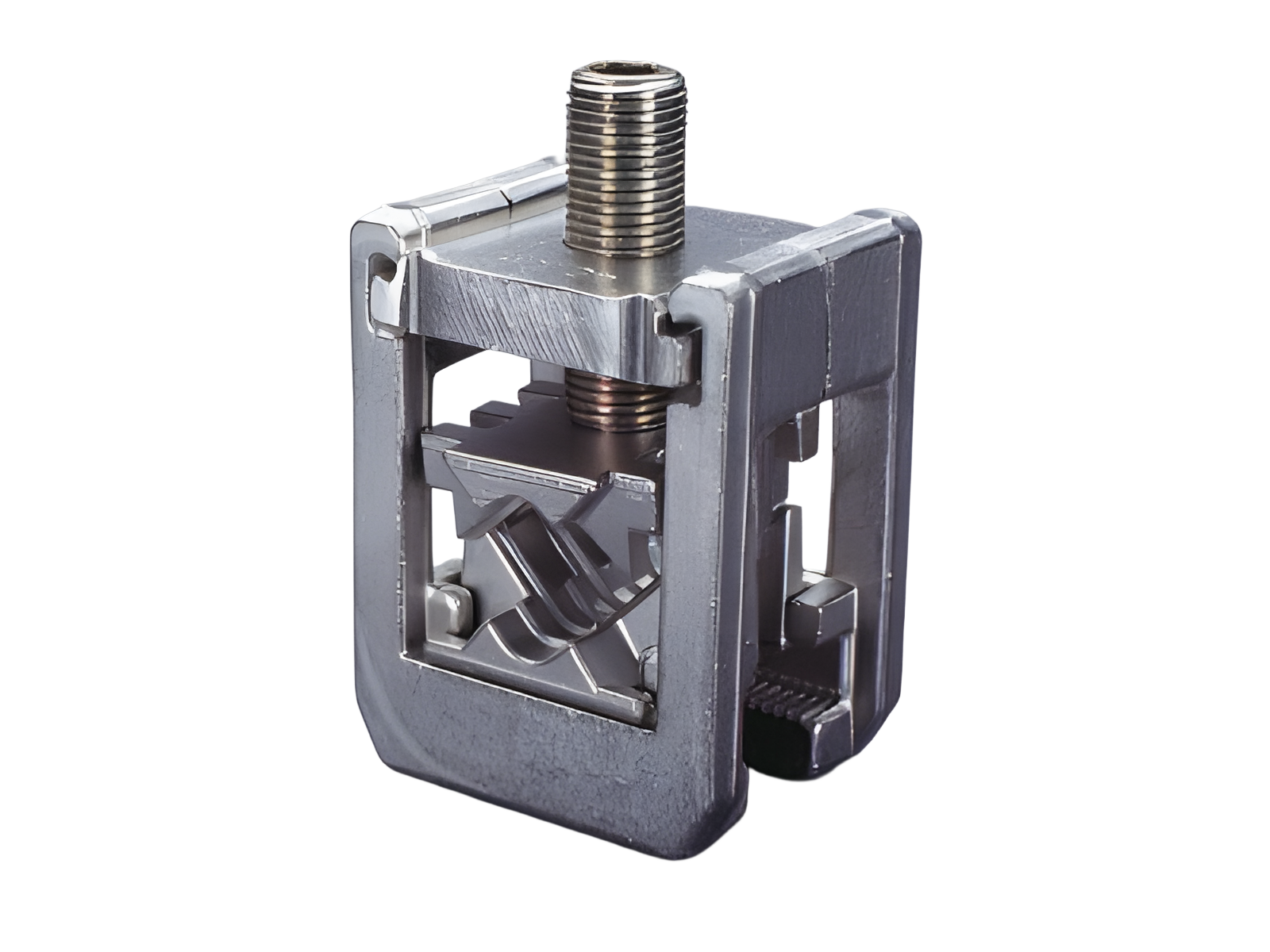

The picture may show a similar product.
订货号 01094000
CRITO®
连接端子，适用圆导线和扇形导线
95 - 300 mm²
适用母线 30 x 10 和异型母线
系统
60Classic, centre feed unit, 100Energy
产品优势
端子上标明了额定横截面积及扭力矩。
也可事后在已装好的母线上安装或取下端子。
| 产品组 | 07 |
分组 |
25 |
| 包装件数 | 3 |
| EAN | 4021267010942 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
认证许可
DNV GL
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| 额定电流（IEC）: | 630 A |
| 额定电压（IEC）AC: | 690 V |
| 额定冲击耐受电流 Ipk : | 81.4 kA |
| rated short-time withstand current Icw (1.0 s) max.: | 26.1 kA |
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 1000 V |
| 最大电压 IEC DC: | 1500 V |
| 最大电流负载能力 (IEC): | 630 A |
| 机械数值 | |
| 宽 x 高 x 厚: | 48 x 60 x 100 |
| 重量: | 85.7 kg/100 |
| 适用母线: | 30 x 10 和异型母线 |
扭力矩 40 Nm
| 连接端 | |
| min. cross-section: | 95 mm² |
| 最大横截面积: | 300 mm² |
| 开口空间: | 41 x 25 |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| 产品的绝缘性能与安装条件有关。 | |
|
说明 |
可以连接以下性质的扁平导线: 单股和圆多股导线及扇形导线 95 - 300 mm². |
