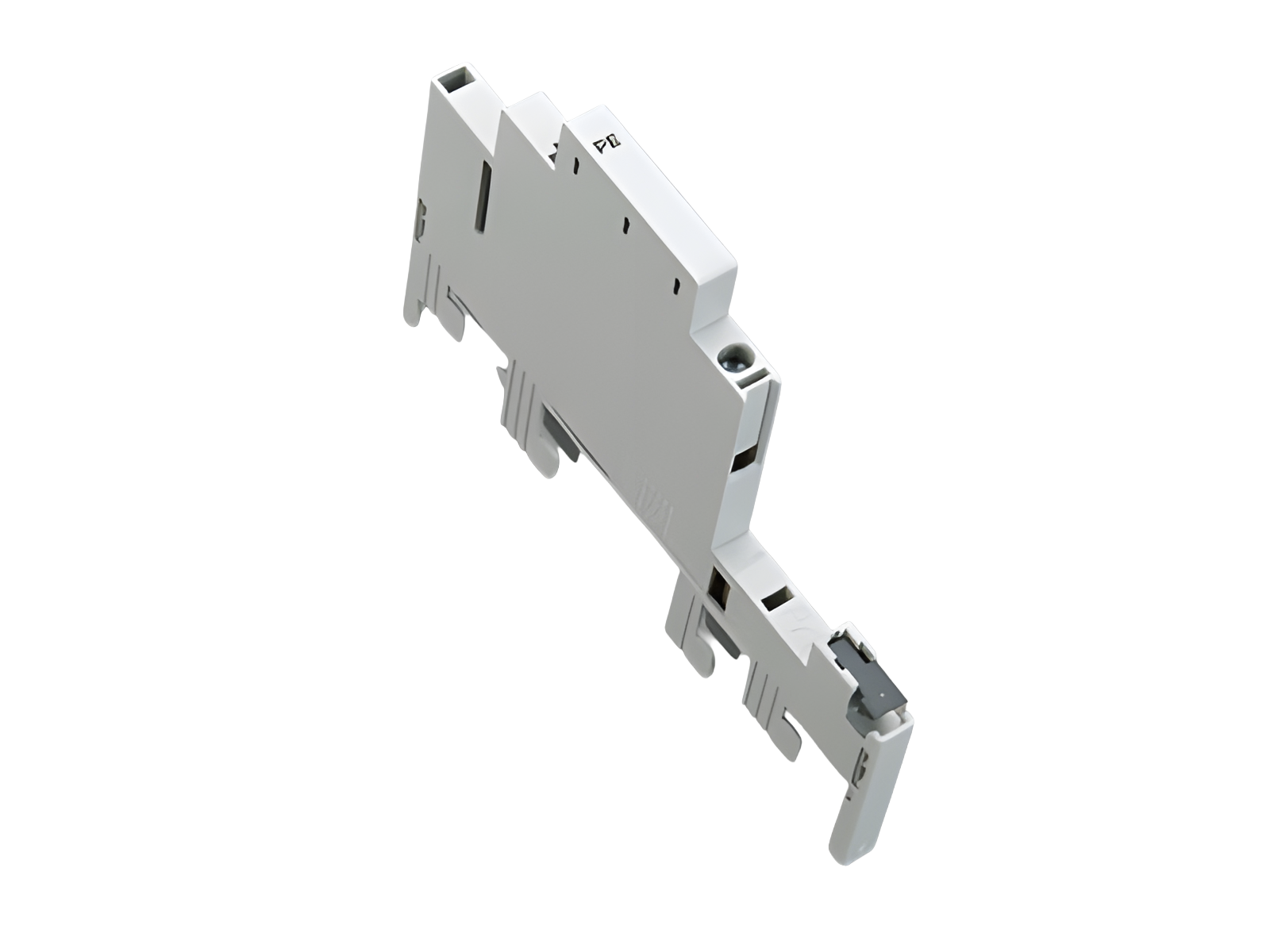

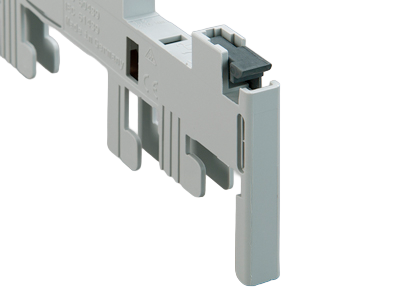

PE 模块 (32634)

The picture may show a similar product.

说明

订货号 32634000

PE 模块

端子 16 mm²

9 x 160

适用母线 12 x 5

系统

30Compact 5P

产品组	05
分组	44

包装件数	12
EAN	4021267326340

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

认证

标准

IEC 61439-1:2020

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020

Electrical data IEC
额定电压（IEC）AC:	690 V

rated isolation voltage U_i AC:

690 V

功率输出:

The power dissipation at a typical load of 80 % results to 0.5 W.

(The power dissipation at full load would be 0.8 W.)

连接端子 1.5 - 16 mm²

机械数值
宽 x 高 x 厚:	9 x 160 x 114
重量:	4.4 kg/100
适用母线:	12 x 5

链接

Article master data, overviews and prices

下载

| Data packet EPlan (*.edz)

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

31390000
连接组件
连接组件，用于组建多极转接器（100件）
用于 50 个产品的拼装
更多

Usage

32628000
EQUES^®30Compact
母线转接器，1 极，63 A
1 个固定支承导轨，适用于 Schneider Electric iC60、iC65 和 C60
18 x 160
适用母线: 12 x 5
更多

32630000
EQUES^®30Compact
母线转接器，1 极，63 A
1 个固定支承导轨
18 x 160 / 10 mm²
适用母线: 12 x 5
更多

32629000
EQUES^®30Compact
母线转接器，1 极，32 A
1 个固定支承导轨
18 x 160 / 6 mm²
适用母线: 12 x 5
更多
