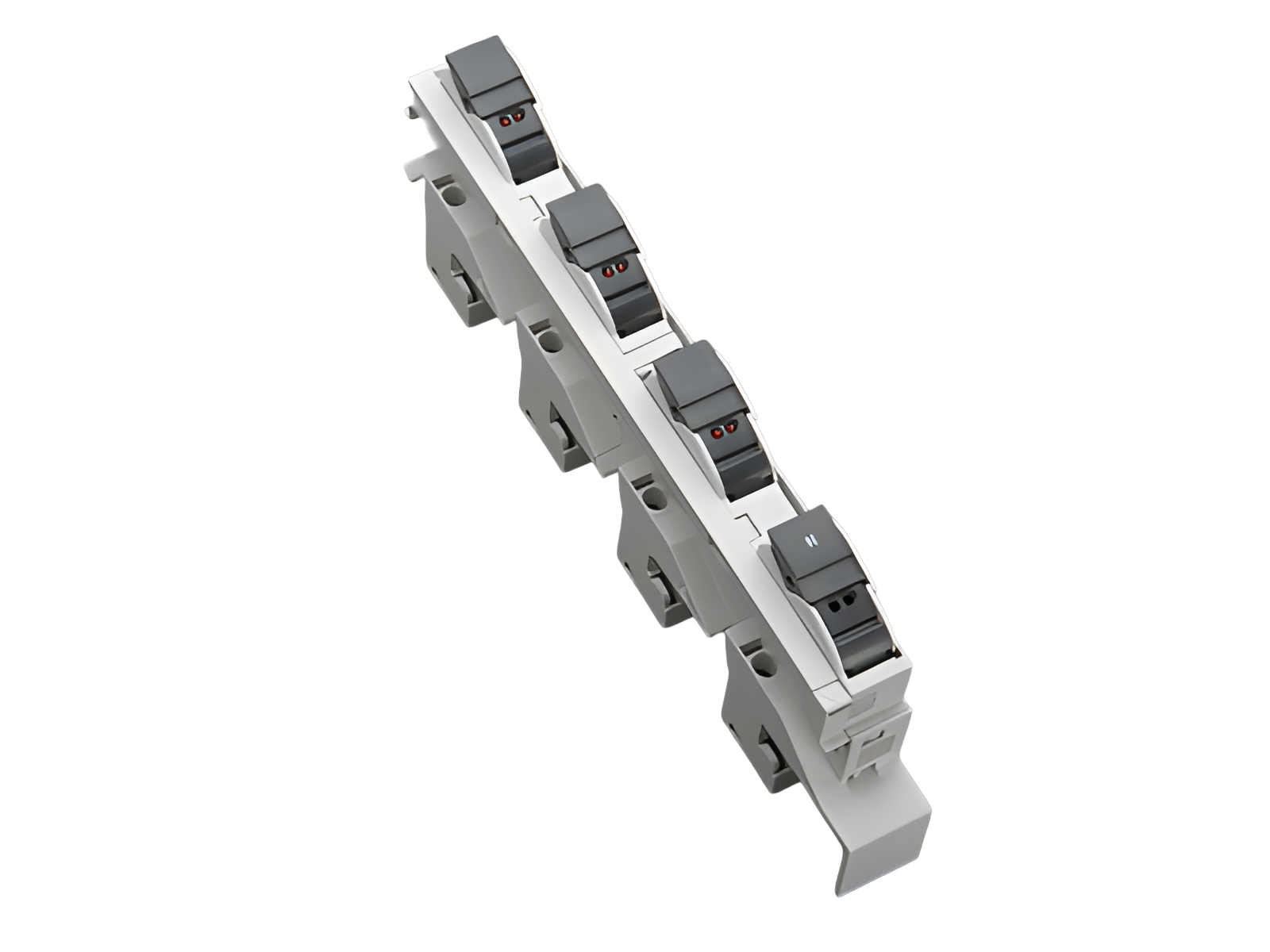

The picture may show a similar product.
订货号 31964 000
AMBUS®60Classic
圆筒形帽熔断器式隔离开关，母线式，带 LED
适用熔断体 10 x 38,IEC 60269-2, 带 LED 110 - 690 V AC / DC
10 x 38 / 4 极
适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线
系统
60Classic
| 产品组 | 01 |
分组 |
46 |
| 包装件数 | 4 |
| EAN | 4021267319649 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
认证许可
IEC (CB) , VDE , CCC
型号: AEL10x38
CCC认证: 21107317604
| for fuse links size: | 10x38 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| 所使用熔断器的允许损耗功率: | 3 W |
| Details IEC | |
| 标准 | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| 端部供电（IEC）: | 32 A |
| 额定电压（IEC）AC: | 690 V |
| 额定电压 （IEC） DC: | 440 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 带熔断器测定的工作等级: | gG |
| 带熔断器时的分断能力: | 100 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 0.6 W.
(The power dissipation at full load would be 1.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 700 V |
| 最大电压 IEC DC: | 462 V |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 |
| 熔断器故障时LED灯闪烁 工作范围 : 110 - 690 V AC / DC | |
| 适用熔断器, 符合 IEC / EN 60269-2标准 (gG, 最大 3W) |
| 机械数值 | |
| 宽 x 高 x 厚: | 27 x 200 x 104 |
| 重量: | 25.2 kg/100 |
| 极数: | 3 极 |
| 适用母线: | 12, 15, 20, 25, 30 x 5, 10 和异型母线 |
固定方式: 获得专利的卡接机构
| 连接端 | |
| Not suitable for aluminium cables ! | |
|
符合IEC标准: 铜 1.5 … 6 mm2 (f, re) |
|
| Not suitable for aluminium cables ! | |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 | |
| 所使用熔断器的允许损耗功率: | 3 W |
