产品选择

适用 UL 供电电路 >250V

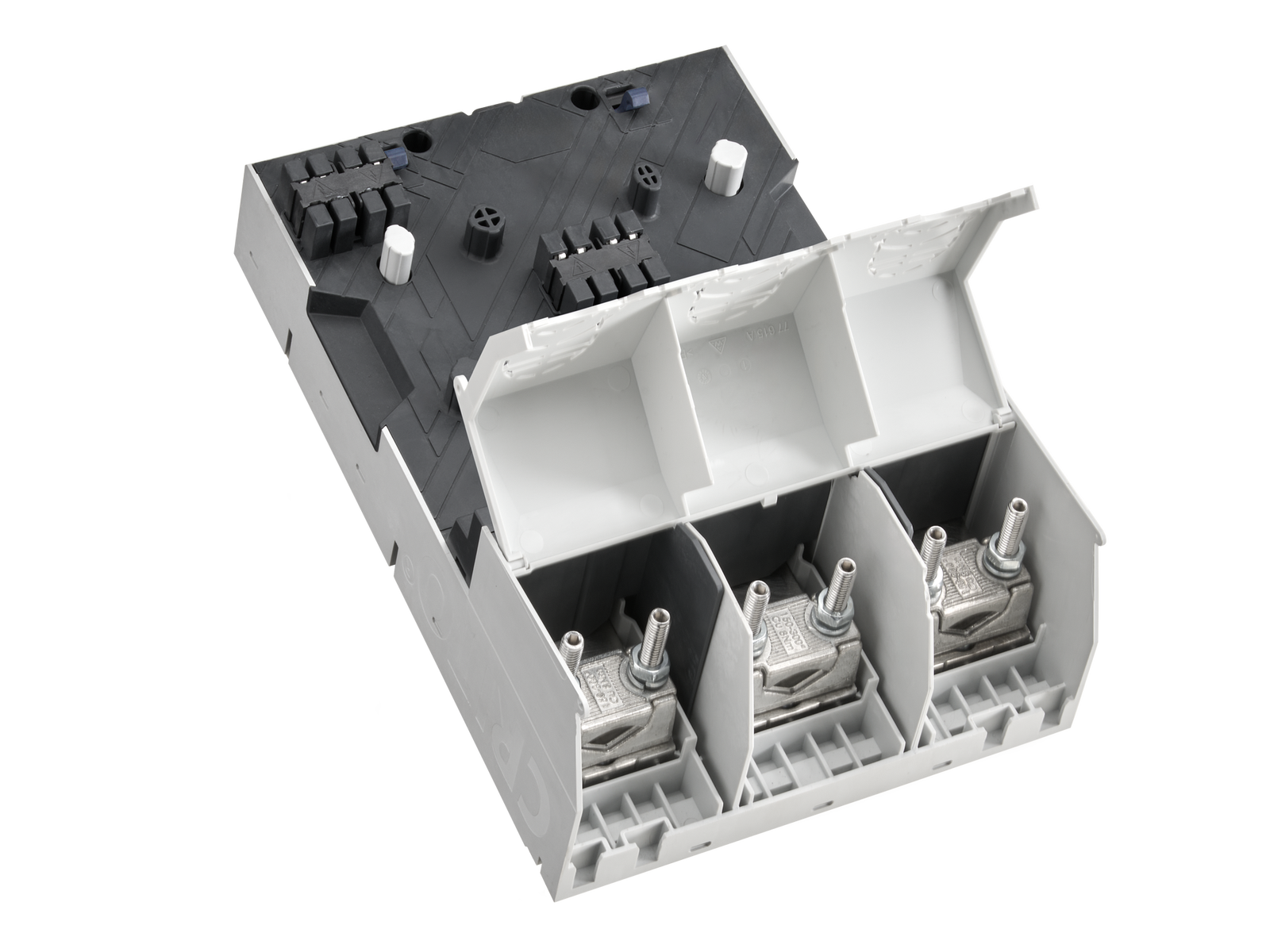

连接模块 500 A (01066)

The picture may show a similar product.

说明

订货号 01066 000A

CRITO®CrossBoard

连接模块 500 A

压板 150 mm²

3 极

仅上端或下端连接至系统

新型

系统

CrossBoard® 800 A

产品组 07

分组

 51
包装件数 1
EAN 4021267010669
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

认证

标准

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

认证许可

UL

for UL feeder circuits >250V

型号: CR-B-200

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
端部供电（IEC）: 500 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 800 V
额定冲击耐受电压 Uimp: 6 kV
额定冲击耐受电流 Ipk : 80 kA
rated short-time withstand current Icw (1.0 s) max.: 30 kA
Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 800 V
最大电压 IEC DC: 800 V
最大电流负载能力 (IEC): 500 A
Details UL
标准
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
额定电流 (UL): 500 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR unprotected max.: 30 kA
3 cycles (without OPD) @ 725 V AC
SCCR protected max.: 65 kA
短路电流额定值: 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
机械数值
宽 x 高 x 厚: 200 x 200 x 65
重量: 700.0 kg/100
极数: 3 极
正面防护等级: IP20
连接端
prism terminal
screw drive: SW13
wire stripping: 50 mm
min. cross-section: 95 mm²
最大横截面积: 300 mm²
rm: 150 - 300 mm²
f: 150 - 300 mm²
f + AE: 150 - 300 mm²
(f + AE may not fit with max. cross-section)
sm: 150 - 300 mm²
Md min.: 6.4 Nm
Md max.: 9.6 Nm
适用铝导线。
使用铝导线连接时需要维护。

最小横截面积: MCM 300
max. cross-section UL: MCM 600
torque (UL): 71 lb-in
for wires UL: Cu 75°C


Anschluss mit lamelliertem Kupferband:
1x 10x 15.5 ... 24 mm x 0.8 ... 1.0 mm
oder
2x 10x 15.5 ... 24 mm x 0.8 ... 1.0 mm
Drehmoment: 8 Nm, 71 lb-in
Abisolierlänge: 50 +/- 5 mm
Bemessungsstrom: 500 A

Application notes

适用铝导线。
使用铝导线连接时需要维护。
产品的绝缘性能与安装条件有关。
for UL feeder circuits >250V
