适用 UL 供电电路 >250V

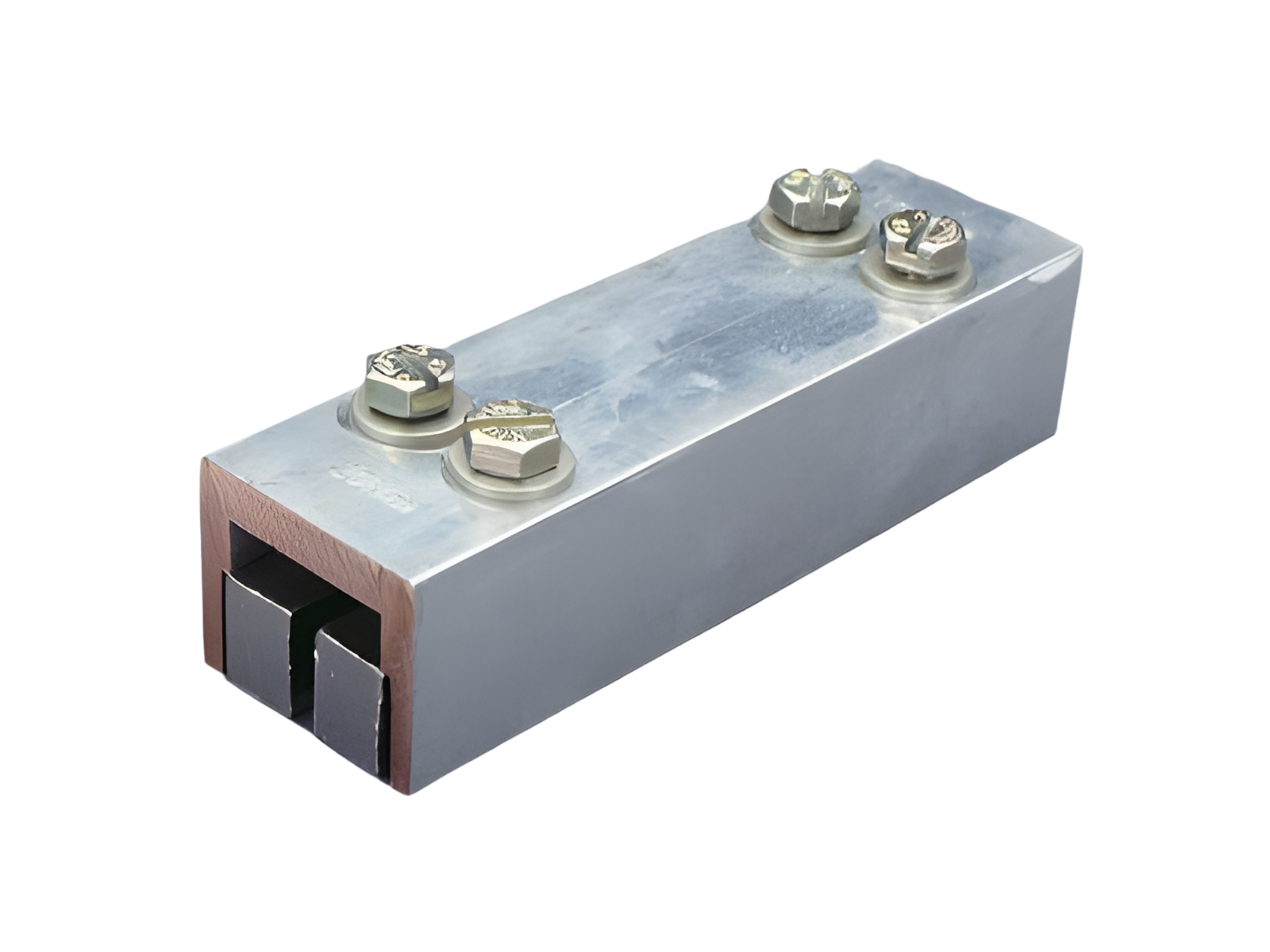

The picture may show a similar product.
订货号 01145 000
母线加长连接夹 1600 A
95 mm
适用母线 2T型母线
系统
60Classic
| 产品组 | 07 |
分组 |
33 |
| 包装件数 | 3 |
| EAN | 4021267011451 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
标准
IEC 61439-1:2020
UL 508
认证许可
UL
for UL feeder circuits >250V
型号: LVH-L
UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com
UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 额定电压（IEC）AC: | 690 V |
| 额定冲击耐受电流 Ipk : | 72.7 kA |
| rated short-time withstand current Icw (1.0 s) max.: | 51.4 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 4.3 W.
(The power dissipation at full load would be 6.7 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 1000 V |
| 最大电压 IEC DC: | 1500 V |
| 最大电流负载能力 (IEC): | 1,600 A |
| Details UL | |
| 标准 | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| 额定电流 (UL): | 1400 A |
| SCCR protected max.: | 65 kA |
| 65 kA in combination with H720-L and any DIVQ/7 1600 A / 480 V AC |
| SCCR: | 30 kA |
| 机械数值 | |
| 宽 x 高 x 厚: | 95 x 44 x 43 |
| 重量: | 94.3 kg/100 |
| 适用母线: | 2T型母线 |
| 允许的母线偏移: | 5 |
| 允许的系统横向间距: | 50 - 60 mm |
| 连接端 | |
| screw clamp connection | |
| M8 | |
| Md min.: | 16.0 Nm |
| Md max.: | 24.0 Nm |
| 产品的绝缘性能与安装条件有关。 | |
|
最大允许的母线偏移 5 mm, 连接3线系统需要3个。 |
|
| for UL feeder circuits >250V | |
| for a UL-compliant design of the longitudinal busbar connector, the UL separator set 01361 must be used |
01361
000
UL隔条组件，3 线
适用母线加长连接夹 01141, 01145, 01274
145 mm
