产品选择

适用 UL 供电电路 >250V

母线转接器 80 A (32663)

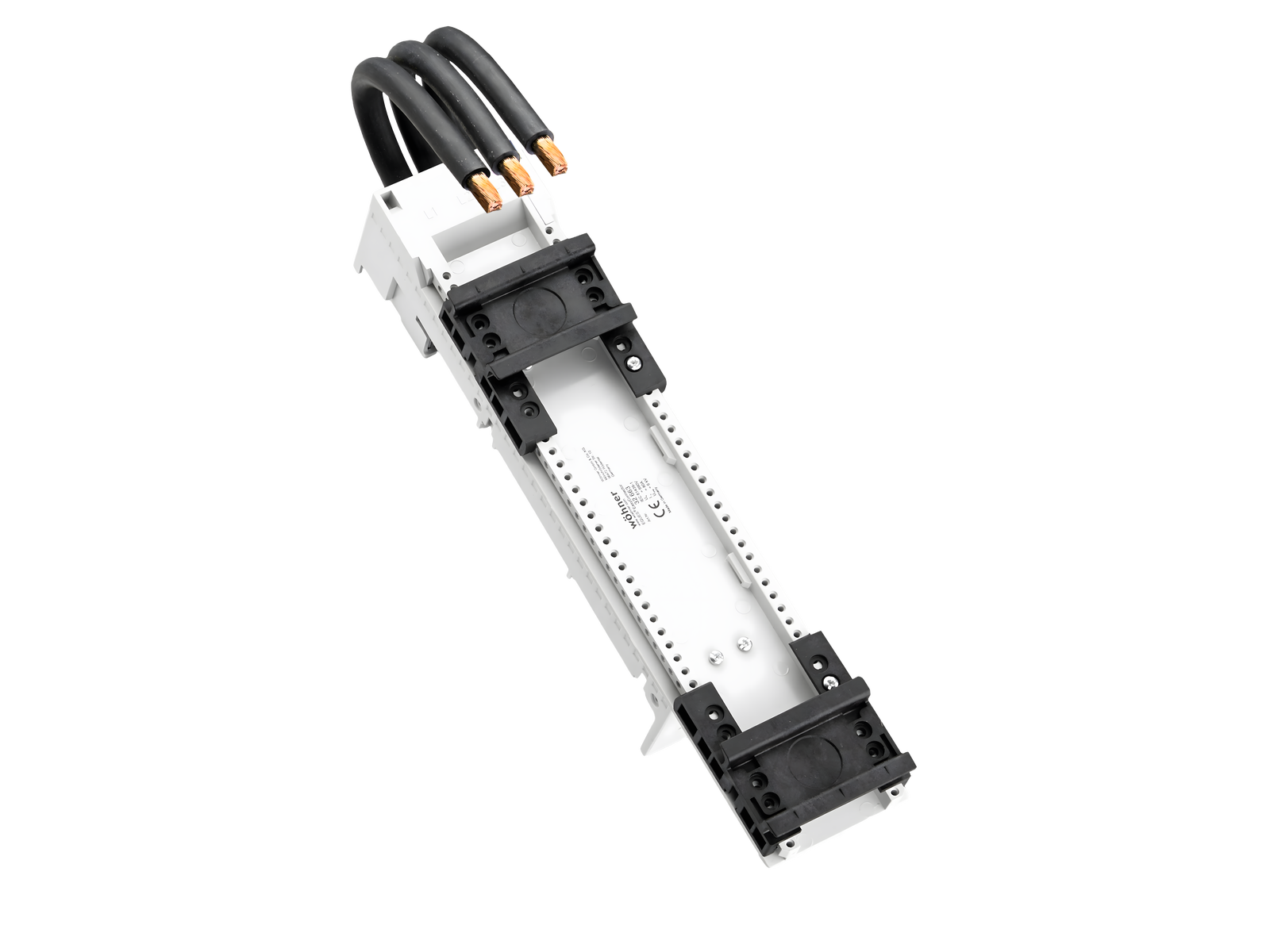

The picture may show a similar product.

说明

订货号 32663 000A

EQUES®60Classic

母线转接器 80 A

3 极

适用于 Siemens Sirius 直接启动器，框架尺寸 S2，长 260 mm

54 x 260, 带导线 AWG 4 (25 mm²), 上端连接至系统

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品优势

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

产品组 05

分组

 27
包装件数 1
EAN 4021267326630
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

认证

标准

IEC 61439-1:2020

UL 508

认证许可

CSA , UL

for UL feeder circuits >250V

型号: EEC60100-L

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
端部供电（IEC）: 80 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 800 V
额定冲击耐受电压 Uimp: 6 kV

功率输出:

The power dissipation at a typical load of 80 % results to 4.6 W.

(The power dissipation at full load would be 7.3 W.)

Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 80 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR protected max.: 65 kA
with S2 / 480 V AC
机械数值
宽 x 高 x 厚: 54 x 260 x 63
重量: 59.1 kg/100
极数: 3 极
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线

Application notes

电机保护开关承载转接器的短路保护

for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)
