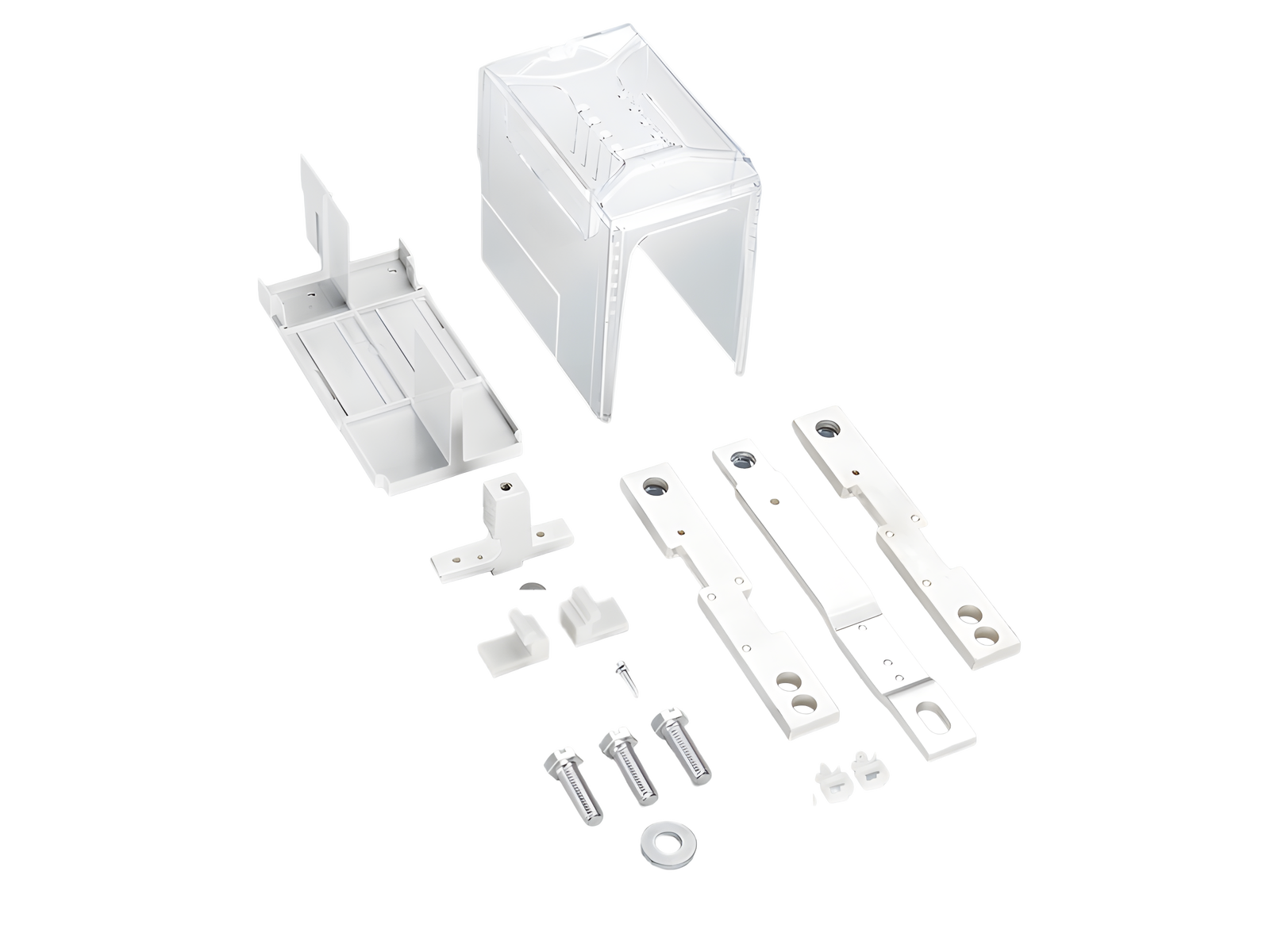

通用电流互感器模块 (33762)

The picture may show a similar product.

说明

订货号 33762000A

通用电流互感器模块

适用于安装在连接空间中

尺寸 1 - 3

系统

185Power

产品组	18
分组	70

包装件数	1
EAN	4021267337629

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Quadron®185Power Speed:
- max. 600 A
- increase of power dissipation by 30%

Quadron®185Power, connection bottom:
- max. 630 A
- increase of power dissipation by 35%

Crito®185Power connection rail, connection bottom:
- max. 750 A
- increase of power dissipation by 28%

机械数值
重量:	170.0 kg/100

链接

Article master data, overviews and prices

下载

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

附件

33787000
电流互感器 600 A / 5 A，带符合性声明
5 VA / 精度等级 0.5
尺寸 1 - 3
停产产品
更多

Usage

33708000A
QUADRON^®185Power
条形 NH 熔断器座，630 A
尺寸 3
螺钉 M12
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33706000A
QUADRON^®185Power
条形 NH 熔断器座，250 A
尺寸 1
螺钉 M12
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33716000A
QUADRON^®185Power
条形熔断器式隔离开关 250 A
尺寸 1，单极分断
螺钉 M12，高版
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33722000A
QUADRON^®185Power
条形熔断器式隔离开关 400 A
尺寸 2, 3 极分断，带熔丝监测器
螺钉 M12
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33702000A
QUADRON^®185Power
条形熔断器式隔离开关 400 A
尺寸 2，3 极分断
螺钉 M12
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33721000A
QUADRON^®185Power
条形熔断器式隔离开关 250 A
尺寸 1, 3 极分断，带熔丝监测器
螺钉 M12
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33723000A
QUADRON^®185Power
条形熔断器式隔离开关 630 A
尺寸 3, 3 极分断，带熔丝监测器
螺钉 M12
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33717000A
QUADRON^®185Power
条形熔断器式隔离开关 400 A
尺寸 2，单极分断
螺钉 M12
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33701000A
QUADRON^®185Power
条形熔断器式隔离开关 250 A
尺寸 1，3 极分断
螺钉 M12
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33718000A
QUADRON^®185Power
条形熔断器式隔离开关 630 A
尺寸 3，单极分断
螺钉 M12
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33638000A
QUADRON^®185Power Speed
条形 NH 隔离开关熔断器组，尺寸 2
带熔丝监测器
下端连接 M12
double-breaking
适用母线: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
更多

33633000A
QUADRON^®185Power Speed
条形 NH 隔离开关熔断器组，尺寸 2
上端连接 M12
double-breaking
适用母线: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
更多

33636000A
QUADRON^®185Power Speed
条形 NH 隔离开关熔断器组，尺寸 1
带熔丝监测器
下端连接 M12
double-breaking
适用母线: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
更多

33640000A
QUADRON^®185Power Speed
条形 NH 隔离开关熔断器组，尺寸 3
带熔丝监测器
下端连接 M12
double-breaking
适用母线: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
更多

33631000A
QUADRON^®185Power Speed
条形 NH 隔离开关熔断器组，尺寸 1
上端连接 M12
double-breaking
适用母线: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
停产产品
更多

33632000A
QUADRON^®185Power Speed
条形 NH 隔离开关熔断器组，尺寸 2
下端连接 M12
double-breaking
适用母线: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
更多

33635000A
QUADRON^®185Power Speed
条形 NH 隔离开关熔断器组，尺寸 3
上端连接 M12
double-breaking
适用母线: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
更多

33634000A
QUADRON^®185Power Speed
条形 NH 隔离开关熔断器组，尺寸 3
下端连接 M12
double-breaking
适用母线: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
更多

33703000A
QUADRON^®185Power
条形熔断器式隔离开关 630 A
尺寸 3，3 极分断
螺钉 M12
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33630000A
QUADRON^®185Power Speed
条形 NH 隔离开关熔断器组，尺寸 1
下端连接 M12
double-breaking
适用母线: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
更多
