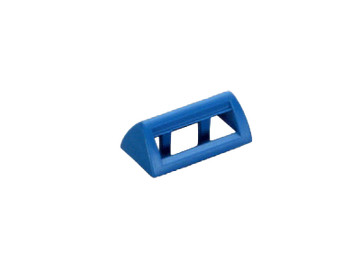

The picture may show a similar product.
订货号 31173 000A
TRITON Panel
D 型 熔断器支持件
E 27 / 25 A / 1 极，适用于定位螺栓
防触摸保护符合 DGUV V3
for mounting plate or mounting rail
系统
Panel
| 产品组 | 02 |
分组 |
09 |
| 包装件数 | 9 |
| EAN | 4021267311735 |
| ECLASS 14.0 | 27142103 |
| ETIM 5.0 | EC000094 |
| ETIM 5.0 | EC000094 |
| ETIM 10.0 | EC000094 |
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
认证许可
CCC , DNV GL
型号: 2713
EAC Type: D
| for fuse links size: | D |
| fuse links acc. to standard: | IEC / HD 60269-3 |
| 所使用熔断器的允许损耗功率: | 4.5 W |
| Details IEC | |
| 标准 | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Electrical data IEC | |
| 端部供电（IEC）: | 25 A |
| 额定电压（IEC）AC: | 500 V |
| 额定电压 （IEC） DC: | 500 V |
| 额定冲击耐受电压 Uimp: | 4 kV |
| 带熔断器测定的工作等级: | gG |
| 带熔断器时的分断能力: | 50 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 0.4 W.
(The power dissipation at full load would be 0.7 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 550 V |
| 最大电压 IEC DC: | 525 V |
| 最大允许工作温度 | 55°C |
必须严格遵守标注在产品上的馈电方向 |
| 机械数值 | |
| 宽 x 高 x 厚: | 40 x 90 x 55 |
| 重量: | 15.2 kg/100 |
| 极数: | 1 极 |
| Mounting: | for mounting plate or mounting rail |
| 连接端 | |
| cage clamp connection | |
| screw drive: | PZ2 |
| min. cross-section: | 1.5 mm² |
| 最大横截面积: | 35 mm² |
| re: | 1.5 - 10 mm² |
| f: | 1.5 - 35 mm² |
| f + AE: | 1.5 - 35 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 2.4 Nm |
| Md max.: | 3.2 Nm |
| Not suitable for aluminium cables ! | |
| 原材料性能 | |
| Material: | Plastic |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| 产品的绝缘性能与安装条件有关。 | |
| 所使用熔断器的允许损耗功率: | 4.5 W |
