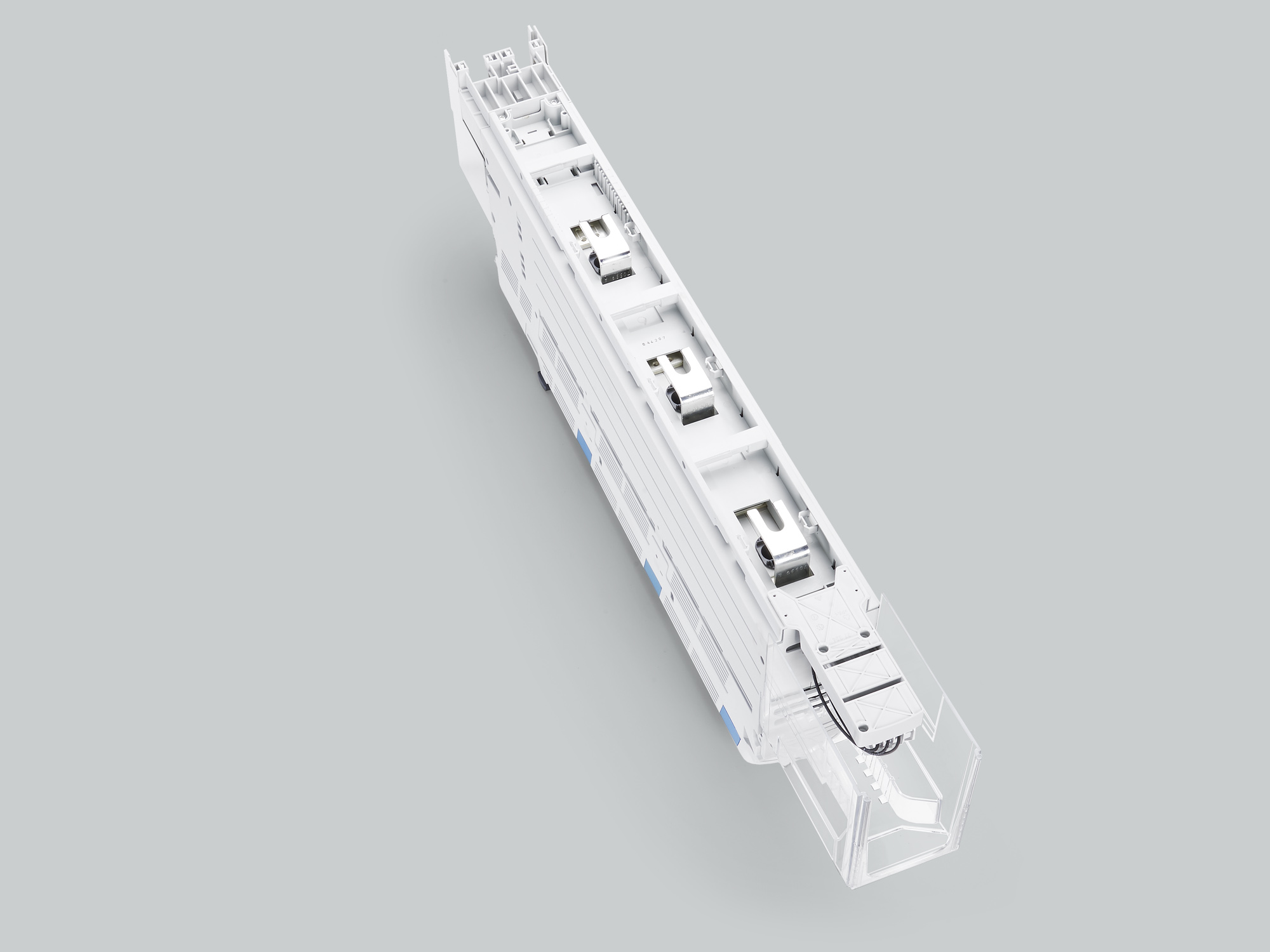

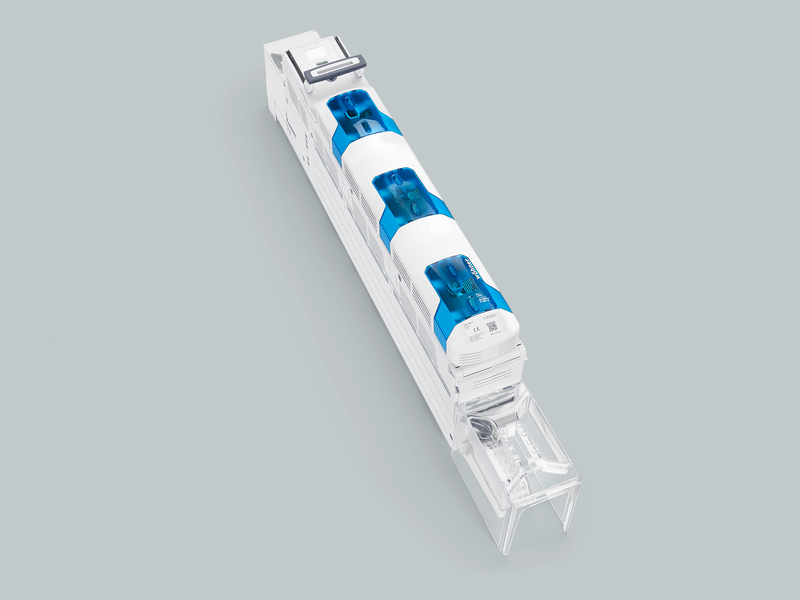

The picture may show a similar product.
订货号 33641 000A
QUADRON®185Power Speed
条形 NH 隔离开关熔断器组，尺寸 3
带熔丝监测器
上端连接 M12
operator independent switching (snap-action mechanism)
适用母线 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
不再供货
系统
185Power
产品优势
When the cover is open, all touchable parts are voltage-free
Operator-independent switching
Lockable cover with double-bit lock
Mixed installation with all components 185Power
Can be sealed when switched on or off
Can be locked with up to 3 padlocks when switched off
| 产品组 | 18 |
分组 |
55 |
| 包装件数 | 1 |
| EAN | 4021267336417 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
认证许可
IEC (CB)
型号: QS185-3
| for fuse links size: | NH 3 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| 所使用熔断器的允许损耗功率: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| 标准 | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| 端部供电（IEC）: | 500 A |
| 额定电压（IEC）AC: | 400 V |
| rated isolation voltage Ui AC: | 400 V |
| 额定冲击耐受电压 Uimp: | 4 kV |
| 使用等级 AC (IEC 60947-3): | AC-23B 500A/400V |
| 带熔断器时的条件额定短路电流: | 100 kA / 400 V |
| 120 kA / 400 V | |
| 带熔断器测定的工作等级: | gG |
功率输出:
The power dissipation at a typical load of 80 % results to 108.8 W.
(The power dissipation at full load would be 170.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 |
| 适用熔断器 IEC 60269-2-1 (I) / DIN VDE 0636-201 尺寸3 最大 48 W 损耗功率 | |
| distance to grounded parts = 0mm at 120kA | |
| Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| 机械数值 | |
| 宽 x 高 x 厚: | 100 x 941 x 274 |
| 重量: | 1572.0 kg/100 |
| 适用母线: | 30, 40, 60, 80, 100, 120 x 10 |
| CT can be integrated in the device: | ja |
| CT can be integrated in the CT module: | ja |
| 正面防护等级: | IP30 |
Type of fastening:
can be screwed onto drilled busbar, undrilled drilling with terminal clamp
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 | |
| 所使用熔断器的允许损耗功率: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
33650
000A
安装套件，带 3 个螺栓
适用于将母线连接至打孔母线，包括定位器
尺寸 1 - 3
更多
33651
000A
安装套件，带 3 个挂钩
用于不打孔安装至母线系统，带或不带 CrossLink® 防触摸保护盖罩
尺寸 1 - 3
更多
33652
000A
绝缘螺钉延长件，用于挂钩
适用于使用标准工具安全地带电工作
尺寸 1 - 3
更多
33648
000A
框端子连接组件 70 mm² - 240 mm²
包含背面盖罩
尺寸 1 - 3
更多
33649
000A
框端子连接组件 120 mm² - 300 mm²
包括背面盖罩
尺寸 1 - 3
更多
33733
000A
连接空间盖罩
通用于尺码 1 - 3 的 NH 导轨和条形连接器 800 A
尺寸 1- 3
更多
33758
000A
侧面条形支架
适用于正面盖罩
尺寸 00 - 3
更多
33113
000
侧面盖架
适用于正面盖罩
尺寸 00 - 3
更多
33646
000A
支架挡板延长件，正面
尺寸 1 - 3
fino esaurimento scorte
更多
33647
000A
背面盖板，适用于连接空间盖章
尺寸 1 - 3
更多
33642
000A
信号开关
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®185Power Speed 尺寸 00、1、2、3
更多
33762
000A
通用电流互感器模块
适用于安装在连接空间中
尺寸 1 - 3
更多
33776
000A
通用电流互感器模块
适用于安装在连接空间中
尺寸 1 - 3
更多
