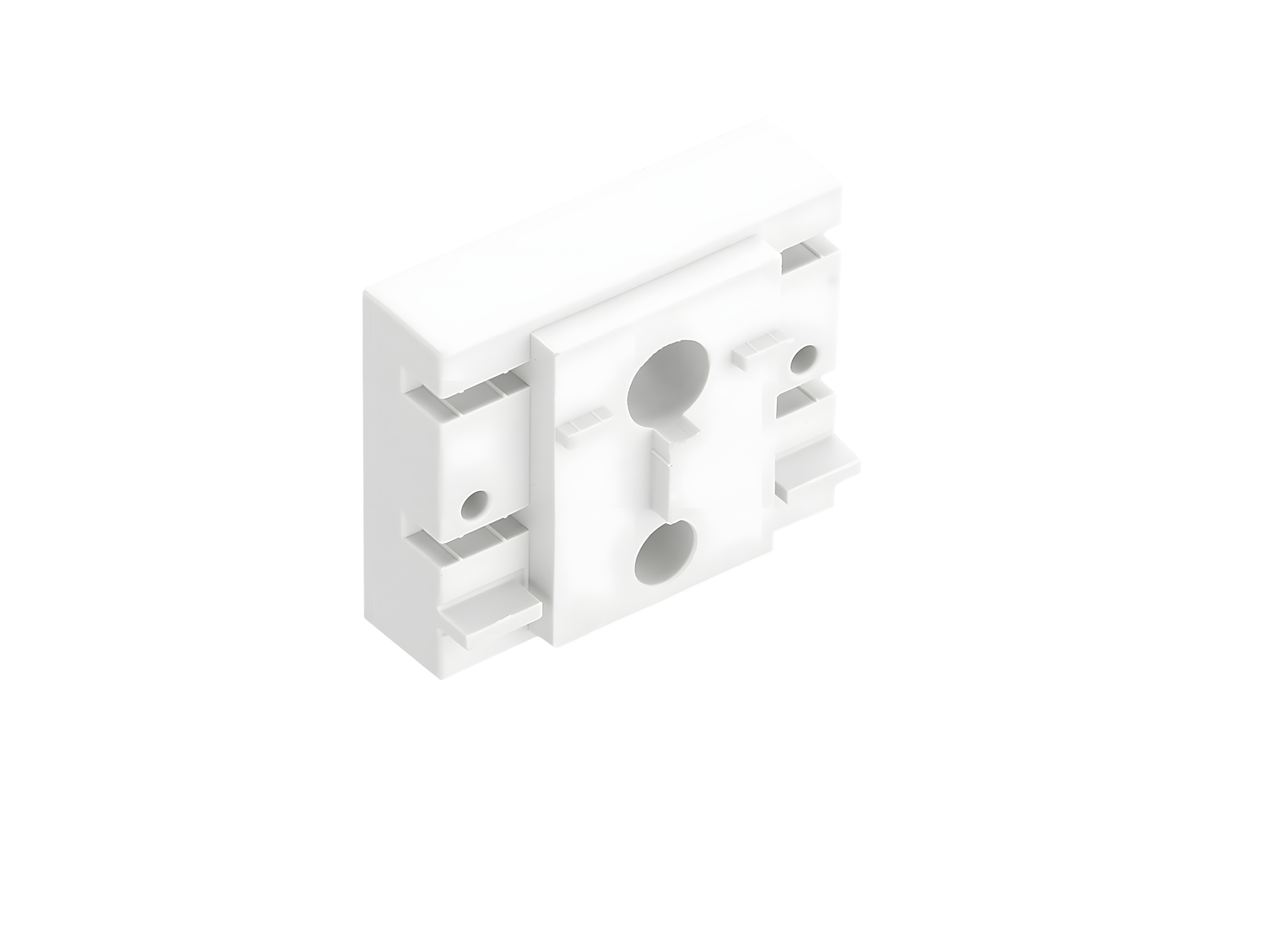

隔块 (01421)

The picture may show a similar product.

说明

订货号 01421 000A

隔块

组件, 适用 01430

系统

185Power

产品组 06

分组

 27
包装件数 1
EAN 4021267014216
ETIM 5.0 EC002498
ETIM 5.0 EC002498

认证

标准

IEC 61439-1:2020

UL 508

认证许可

UL

for UL feeder circuits >250V

型号: D185

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电压 (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
机械数值
宽 x 高 x 厚: 47 x 40 x 19
重量: 13.1 kg/100
原材料性能
halogen-free: Yes

Application notes

一套有4个元件组成, 每个母线支架都需要
for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

01436 000A
系统盖板，背面
一套，用于母线支架间距 700 mm（中心到中心距离）
更多

01420 000A
系统盖板，背面
一套，用于母线支架间距 550 mm（中心到中心距离）
更多

01430 000A
通用母线支架
for undrilled flat rails 30, 40, 60, 80, 100, 120 x 10
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多
