熔断器支持件 (31971)

The picture may show a similar product.

说明

订货号 31971000

AMBUS®Panel

熔断器支持件

10x38 / 1 极

30 A / 1000 V DC

for mounting rail

系统

Panel

产品优势

连接夹开口空间较大
放置标志牌

产品组 17

分组

 06
包装件数 12
EAN 4021267319717
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

UL 4248-1

UL 4248-19

认证许可

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

型号: AES10x38/PV

UL 文件: E342576, UL 类别 (适用美国) : IZMR https://www.ul.com

CSA 文件: 110285, CSA 等级: 6225-30 https://directories.csa-international.org

CCC认证: 2013010308601276

产品信息

for fuse links size: 10x38
fuse links acc. to standard: IEC / EN 60269-6
所使用熔断器的允许损耗功率: 4 W
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
端部供电（IEC）: 30 A
额定电压 （IEC） DC: 1000 V
额定绝缘电压 Ui DC: 1000 V
额定冲击耐受电压 Uimp: 8 kV
cond. short-circuit current with fuses (DC): 20 kA / 1000 V (30 A)
带熔断器测定的工作等级: gPV
带熔断器时的分断能力: 20 kA

功率输出:

The power dissipation at a typical load of 80 % results to 0.2 W.

(The power dissipation at full load would be 0.3 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC DC: 1000 V
熔断器在使用时推荐使用镀银盖罩
Details UL
标准
UL 4248-1
UL 4248-19
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
额定电流 (UL): 30 A
额定电压 (UL) DC: 1000 V
for wires UL: Cu 90°C
SCCR protected max.: 33 kA
with IZLT fuse 10x38 30 A / 1000 V DC
max. let-through current Id (UL): 8.65 kA
max. let-trough energy (UL): 16.9 kA²s
机械数值
宽 x 高 x 厚: 18 x 81 x 58
重量: 5.2 kg/100
极数: 1 极
Mounting: for mounting rail
防护等级: IP20
正面防护等级: IP20
连接端
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0.75 mm²
最大横截面积: 25 mm²
Md min.: 2.0 Nm
Md max.: 2.5 Nm
Not suitable for aluminium cables !

最小横截面积: AWG 18
max. cross-section UL: AWG 4
torque (UL): 18 - 22 lb-in
for wires UL: Cu 90°C

Application notes

Not suitable for aluminium cables !
所使用熔断器的允许损耗功率: 4 W
for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

accessories for mounting

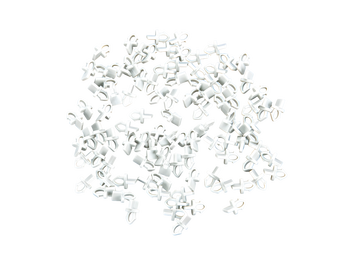

31563000
间距支架 4.5mm
组件适用 50 个熔断器支持件 31971 和 31973
更多

connection accessories

31101000A
梳形母线, 1 线, 条型梳齿，齿距 18 mm
80 A, 1 m 长
16 mm²
更多

31103000
连接端子，侧端连接
6 - 25 mm²
适用于: 31101, 31102
更多

31157000
连接端子，正面连接
6 - 25 mm²
适用于: 31101, 31102
更多

31548000
梳型母线, 1 线, 条型梳齿，齿距 18 mm
100 A, 1 m 长
25 mm²
更多

31039000
连接端子，正面连接
6 - 35 mm² / AWG 10 - 1/0
适用于: 31548
更多

31550000
连接端子，正面连接
6 - 35 mm²
适用于: 31549, 31561
更多

fuse links

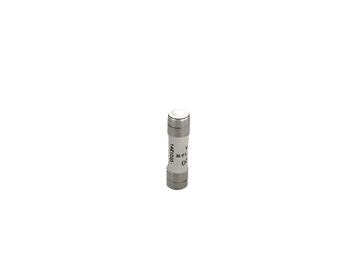

31544000
圆筒形帽熔断体 10 A
1000 V DC, gPV
10 x 38
更多

31545000
圆筒形帽熔断体 12 A
1000 V DC, gPV
10 x 38
更多

31546000
圆筒形帽熔断体 16 A
1000 V DC, gPV
10 x 38
更多

31547000
圆筒形帽熔断体 20 A
1000 V DC, gPV
10 x 38
更多
