隔离开关，3 极 (33552)

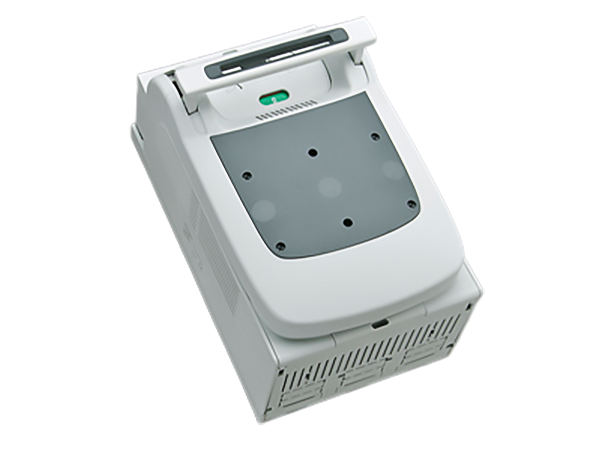

The picture may show a similar product.

说明

订货号 33552 000

QUADRON®Panel Speed

隔离开关，3 极

螺钉 M10

320 A

for mounting plate

系统

Panel

产品优势

带瞬时开关装置用于进行频繁开关操作, 使用等级 "A"
在位置0锁定, 最多加装3个挂锁
FLAG-指示器显示开关位置
双断点
符合 IEC / EN 60204-1, 可作为电网分断设备的主开关使用
主开关和紧急开关只在带有AC23A/B时组合使用
AC-23B (400V/280A), AC-23B (690V/250A)

产品组 14

分组

 06
包装件数 1
EAN 4021267335526
ECLASS 6.1 27371403
ECLASS 7.1 27371403
ETIM 4.0 EC000216
ETIM 5.0 EC000216

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

型号: QCS-320

产品信息

Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
端部供电（IEC）: 320 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 800 V
额定冲击耐受电压 Uimp: 8 kV
使用等级 AC (IEC 60947-3): AC-23B (690V/250A)
AC-23A (500V/250A)
AC-23B (400V/280A)
AC-22A (690V/250A)
AC-22B (690V/300A)
AC-22B (500V/320A)
带熔断器测定的工作等级: gG

功率输出:

The power dissipation at a typical load of 80 % results to 55.4 W.

(The power dissipation at full load would be 86.6 W.)

额定短路分断能力 12kA (690V AC) 条件下额定短路电流50kA (熔断器 gL/gG 尺寸 1 250A-690V AC)
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
在使用多个元件并排运行时, 应注意符合VDE 0660 部分 500/EN60 439-1标准, 表1中的额定负载系数
系统元件: 正面防护等级 IP20 符合DIN EN 60529标准, 取决于安装时的连接区域 ; 防触摸保护符合 DIN EN 50274标准
机械数值
宽 x 高 x 厚: 184 x 314 x 203
重量: 539.0 kg/100
极数: 3 极
Mounting: for mounting plate
连接端
screw connection
M10
screw drive: SW16
Md min.: 30.0 Nm
Md max.: 35.0 Nm

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

connection accessories

33145 000
棱形连接端子，用于两根导线，适用于铜导线
2x 35 - 70 mm²
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

33163 000
压板连接端子，适用于铜导线
70 - 150 mm²
适用于: QCB-NH2, LTS-F 400, LTS 630
更多

33166 000
棱形连接端子，用于单根导线，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

33909 000
框端子，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

covers

33142 000
盖罩，适用于线鼻子，上端/下端插接
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

further accessories

33908 000
信号开关，用于监测开关状态
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
适用于: QCS-NH00, QCS-NH1, QCS-160, QCS-320
更多
