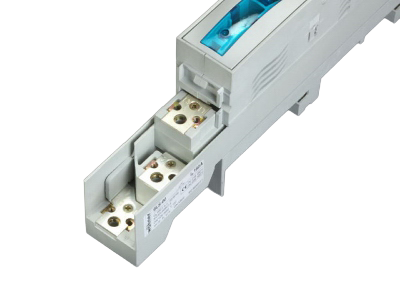

条形 NH 熔断器式隔离开关，160 A (33234)

The picture may show a similar product.

说明

订货号 33234 000

条形 NH 熔断器式隔离开关，160 A

螺钉 M8 / 压板 70 mm²

尺寸 00

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品优势

盖罩带有自动闭合的检测孔。

产品组 12

分组

 50
包装件数 1
EAN 4021267332341
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

认证许可

IEC (CB) , CCC

型号: SLS-00

CCC认证: 2004010302117261

产品信息

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
所使用熔断器的允许损耗功率: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
端部供电（IEC）: 160 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 1000 V
额定冲击耐受电压 Uimp: 8 kV
使用等级 AC (IEC 60947-3): AC22 B (690 V)
AC23 B (400V)
AC23 B (500V / 125A)
使用等级 DC (IEC 60947-3) : DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.
带熔断器时的条件额定短路电流: 50 kA / 690 V
带熔断器测定的工作等级: gG

功率输出:

The power dissipation at a typical load of 80 % results to 17.3 W.

(The power dissipation at full load would be 27.0 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC DC: 1000 V
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
防护等级 IP30 正面, 取决于安装时的连接范围
机械数值
宽 x 高 x 厚: 50 x 455 x 136
重量: 146.0 kg/100
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线

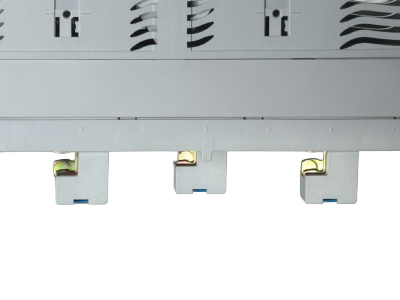

固定方式:
获得专利的卡接机构, 连接 70mm², 螺钉M8, 12 - 14 Nm 扭力矩,
连接
压板 1.5-70mm², 3Nm 扭力矩, 棱形端子 16-70mm², 3Nm 扭力矩

连接端


螺钉 M8 :
Md 12 - 14 Nm

Application notes

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
所使用熔断器的允许损耗功率: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

connection accessories

03727 000
压板连接端子
1.5 - 70 mm²
尺寸 00
更多

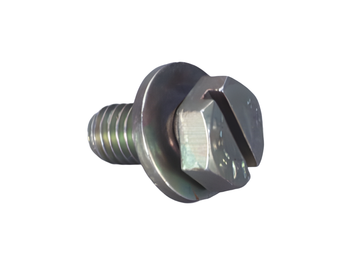

30894 000
螺钉连接 M8
带弹簧垫圈
尺寸 00
更多

33224 000
菱形连接端子，用于单根导线，适用于铜导线
16 - 70 mm²
尺寸 00
更多

covers

33113 000
侧面盖架
适用于正面盖罩
尺寸 00 - 3
更多

33280 000
连接端盖罩
尺寸 00
适用于: 33234, 33235
更多

further accessories

33156 000
信号开关
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
更多
