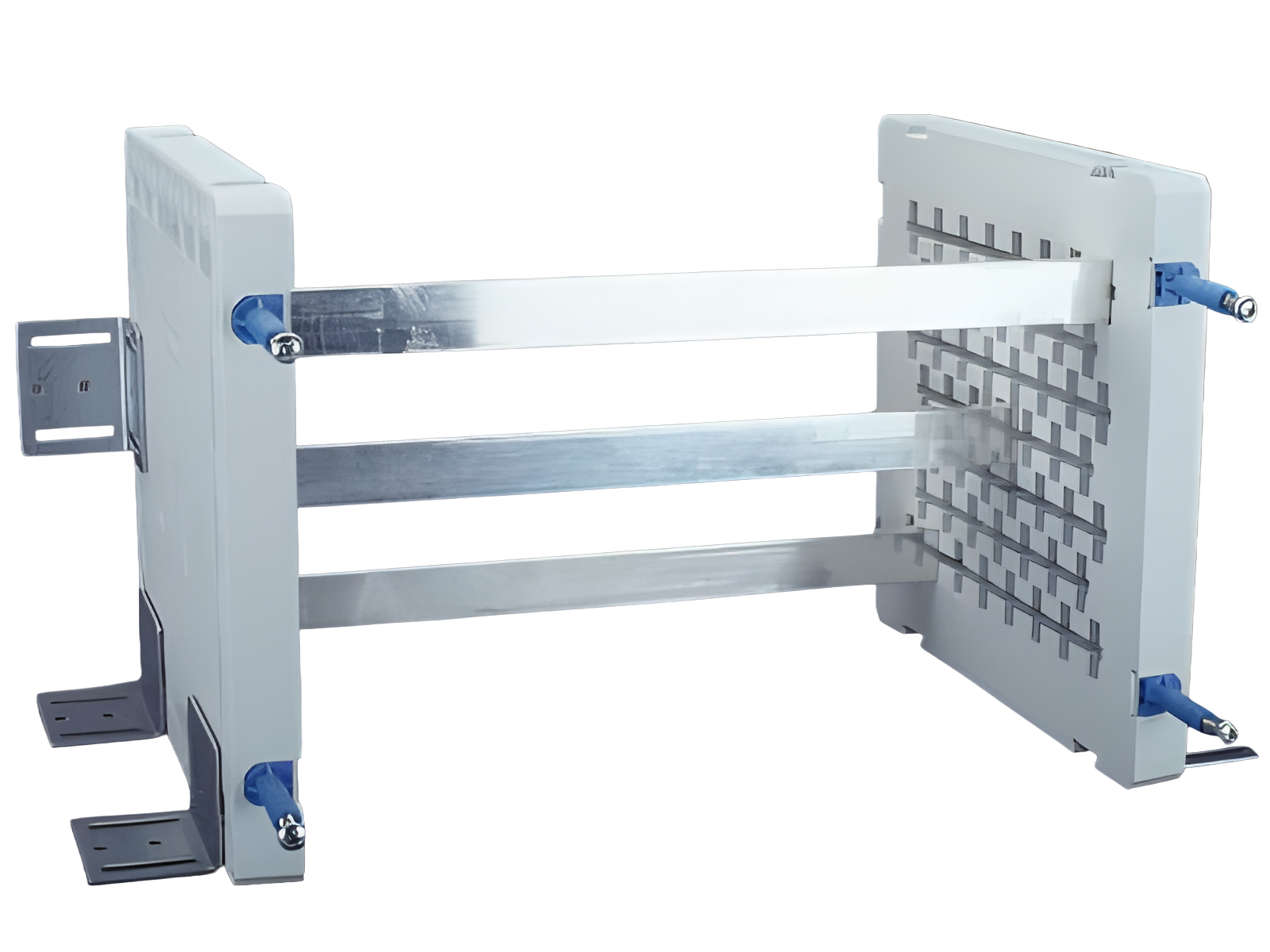

The picture may show a similar product.
订货号 35005000
中心供电单元 2000 A
适用于 600 mm 柜宽
usable busbar length 403 mm
系统
centre feed unit
产品优势
清晰的结构和无孔连接技术实现了安全和节约成本的问题解决方案。
| 产品组 | 11 |
分组 |
12 |
| 包装件数 | 1 |
| EAN | 4021267350055 |
| ECLASS 6.1 | 27370390 |
| ECLASS 7.1 | 27370390 |
| ETIM 4.0 | EC001900 |
| ETIM 5.0 | EC001900 |
标准
IEC 61439-1:2020
UL 508
认证许可
UL
for UL feeder circuits >250V
型号: CentreFeedUnit
UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com
UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 额定电流（IEC）: | 2000 A |
| 额定电压（IEC）AC: | 690 V |
| rated isolation voltage Ui AC: | 1000 V |
| 额定冲击耐受电压 Uimp: | 8 kV |
| 额定冲击耐受电流 Ipk : | 117 kA |
| rated short-time withstand current Icw (0.1 s) max.: | 52.7 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 28.1 W.
(The power dissipation at full load would be 43.9 W.)
| 可加装4线母线系统 |
| Details UL | |
| 标准 | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| 额定电流 (UL): | 1400 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR protected max.: | 103 kA |
| with JDDZ fuse Class L 1600 A / 600 V AC |
| 机械数值 | |
| 宽 x 高 x 厚: | 583 x 300 x 300 |
| 重量: | 1716.0 kg/100 |
| 极数: | 3线 |
| 截面积: | 720 mm² |
|
说明 |
2个 母线架, 3 根母线, 固定角钢, 固定螺钉和支撑盖罩附件属于供货范围 |
| for UL feeder circuits >250V | |
