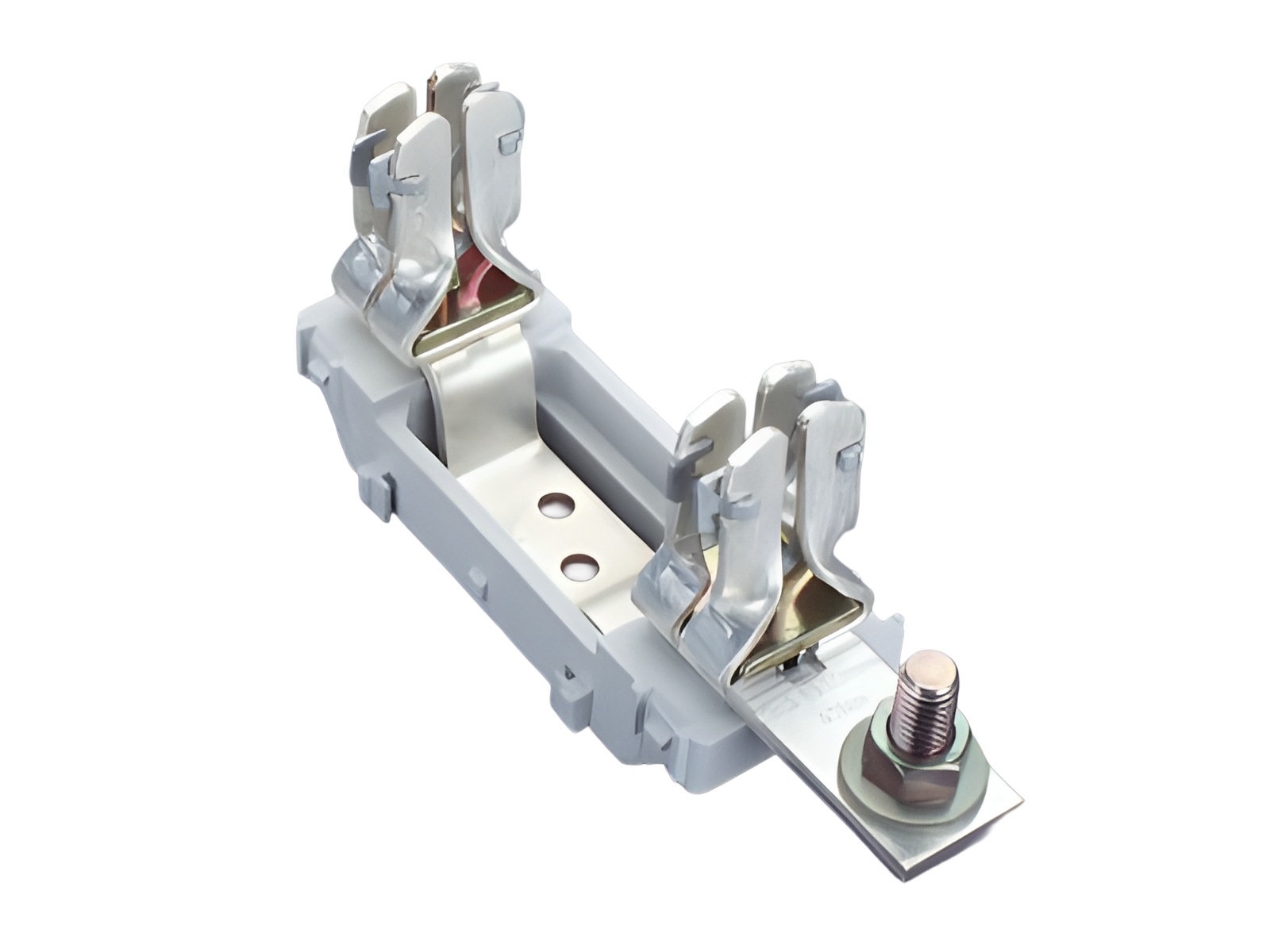

The picture may show a similar product.
订货号 03790000
NH 熔断器底座，630A，母线式
螺钉, 可螺钉连接在母线上
尺寸 3 / 单极
系统
100Energy
| 产品组 | 10 |
分组 |
36 |
| 包装件数 | 3 |
| EAN | 4021267037901 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
| for fuse links size: | NH 3 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| 所使用熔断器的允许损耗功率: | 60 W |
| Details IEC | |
| 标准 | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Electrical data IEC | |
| 额定电流（IEC）: | 630 A |
| 额定电压（IEC）AC: | 690 V |
| 额定电压 （IEC） DC: | 440 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 带熔断器时的分断能力: | 50 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 29.2 W.
(The power dissipation at full load would be 45.7 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 800 V |
| 最大电压 IEC DC: | 800 V |
| 适用熔断器 IEC 60269-2 / DIN VDE 0636-201 尺寸3 最大 60 W 损耗功率 |
| 机械数值 | |
| 宽 x 高 x 厚: | 80 x 198 x 133 |
| 重量: | 45.9 kg/100 |
| 极数: | 1线 |
固定方式: 在打孔母线上通过螺钉连接,
连接螺钉:
螺钉连接 M12, 28 - 32 Nm 扭力矩
| 连接端 | |
| Not suitable for aluminium cables ! |
| Not suitable for aluminium cables ! | |
| 产品的绝缘性能与安装条件有关。 | |
| 所使用熔断器的允许损耗功率: | 60 W |
