NH 熔断器式隔离开关，尺寸 2, 400 A，母线式，上端/下端连接 (33602)

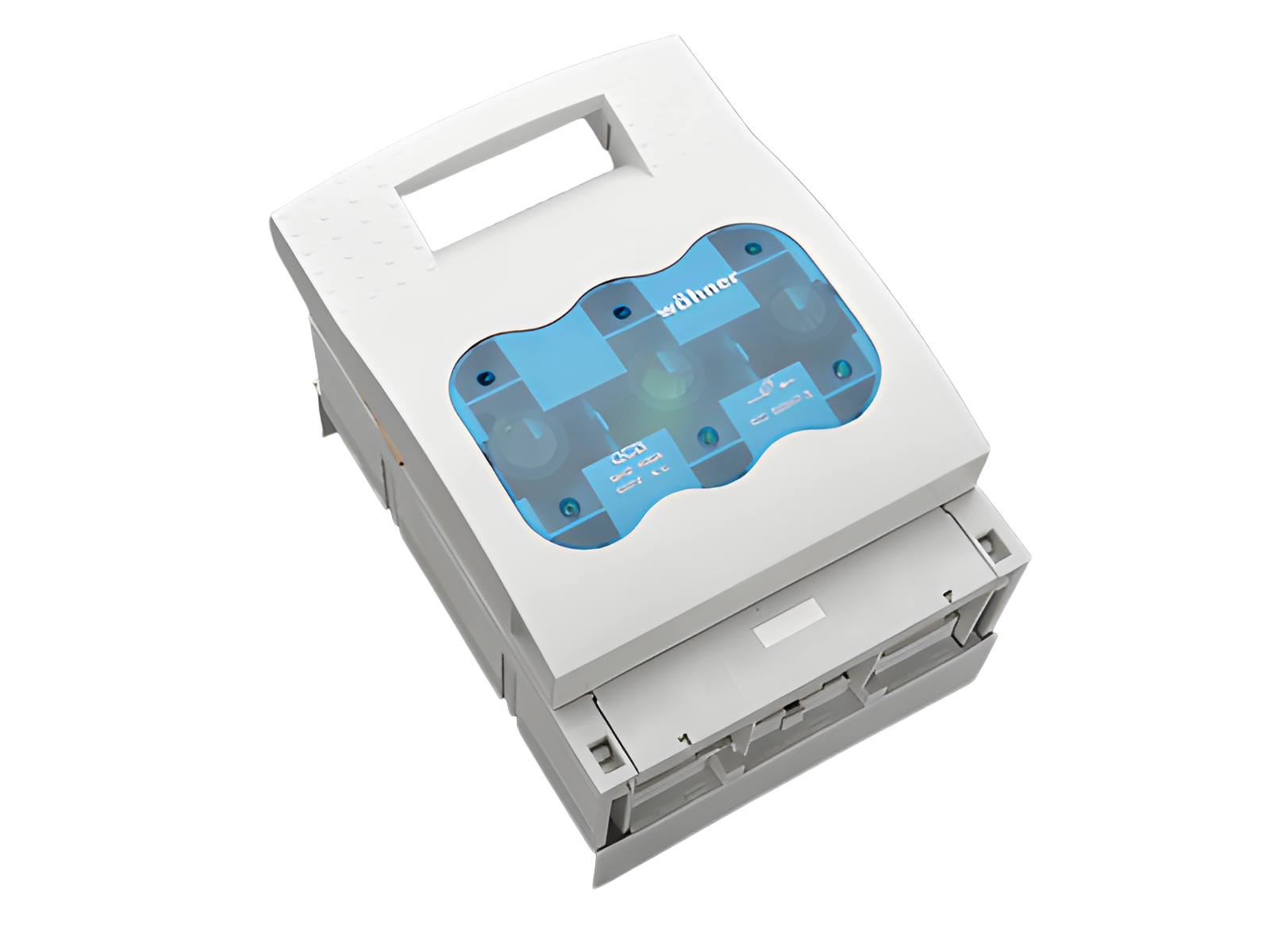

The picture may show a similar product.

说明

订货号 33602000

QUADRON^®60Classic

NH 熔断器式隔离开关，尺寸 2, 400 A，母线式，上端/下端连接

螺钉 M10

上端或下端接电缆

适用母线 12, 20, 30 x 10 和异型母线

系统

60Classic

产品优势

开关装备有灭弧装置。
为了安全连接导线, 防触摸保护分为两部分。
盖罩带有自动闭合的检测孔。

产品组	09
分组	30

包装件数	1
EAN	4021267336028

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

型号: LTS-2

UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com

CCC认证: 2004010302117262

产品信息

for fuse links size:	NH 2
fuse links acc. to standard:	IEC / HD 60269-2
所使用熔断器的允许损耗功率:	34 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	400 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

440 V

rated isolation voltage U_i AC:	800 V
额定绝缘电压 U_i DC:	500 V
额定冲击耐受电压 U_imp:	6 kV

使用等级 AC (IEC 60947-3):	AC-23B (400 V) AC-22B (690 V) AC-21B (690 V) AC-20B (1000V) 在污染等级2时当使用大于690V AC时, 需要可视提示: 不要带负荷进行开关。
使用等级 DC (IEC 60947-3) :	DC-说明: 2 条电流路径(L1, L3)串联 DC-22B (440 V) DC-21B (440 V) DC-20B (1000 V) 在污染等级2时当使用大于400V DC时, 需要可视提示: 不要带负荷进行开关。

带熔断器时的条件额定短路电流:	100 kA / 690 V (400 A)
带熔断器测定的工作等级:	gG
额定冲击耐受电流 I_pk:	27.2 kA
rated short-time withstand current I_cw (1.0 s) max.:	13.2 kA
I_cw approved with:	Trennmesser

功率输出:

The power dissipation at a typical load of 80 % results to 28.8 W.

(The power dissipation at full load would be 45.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC DC:

800 V

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。更新信息请询问。在用作隔离开关时则不用保持距离。
防护等级 IP30 正面, 取决于安装时的连接范围

Details UL
标准
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	400 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR:

100 kA

机械数值
宽 x 高 x 厚:	210 x 288 x 145
重量:	522.0 kg/100
极数:	3线
适用母线:	12, 20, 30 x 10 和异型母线

正面防护等级:

IP30

固定方式: 获得专利的卡接机构

连接端
screw connection
M10
screw drive:	SW16
Md min.:	30.0 Nm
Md max.:	35.0 Nm

附件: 压板连接: 铜 120-240mm² rm, f+AE; 多层软铜排 21x1-14; 6-8 Nm 扭力矩单层棱形端子铜, 铝* 50-150/120-240mm² rm, sm, f, f+AE; 6-8 Nm 扭力矩双层棱形端子：铜 2x 70-120mm² rm, sm, f+AE; 6-8 Nm 扭力矩 *使用铝导线连接时需要维护。

Application notes

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

所使用熔断器的允许损耗功率:	34 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V

链接

Article master data, overviews and prices

下载

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

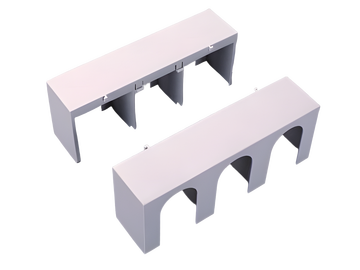

33143000
盖罩，适用于线鼻子，上端/下端插接
适用于 QCB-NH2
适用: QCB-NH2
更多

33146000
棱形连接端子，用于两根导线，适用于铜导线
2x 70 - 120 mm²
尺寸 2
更多

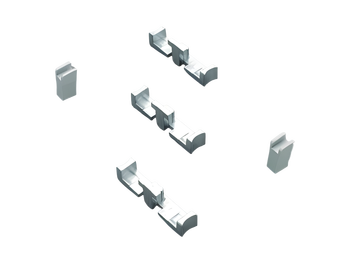

33148000
改装组件
适用于 5 mm 母线
尺寸 2
更多

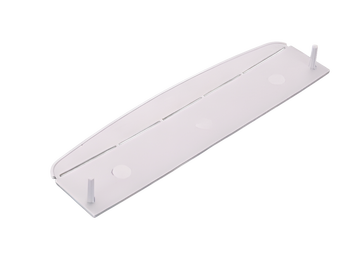

33155000
护板，适用于尺寸 1 - 3 的 NH 熔断器式隔离开关的手柄
for NH fuse-switch disconnector size 1-3
适用于从背面封闭手柄操作区域
更多

33156000
信号开关
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
更多

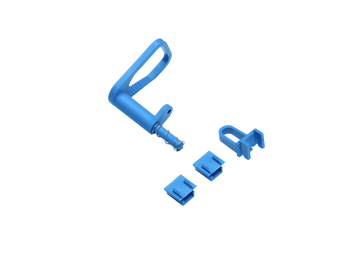

33157000
隔离开关盖定位锁
适用于铅封线材或 3 个带有 4 - 7 mm 锁扣的挂锁
尺寸 1 - 3
更多

33164000
压板连接端子，适用于铜导线
120 - 240 mm²
适用: QCB-NH2, LTS-F 400, LTS 630
更多

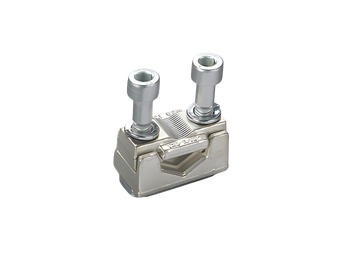

33167000
棱形连接端子，用于单根导线，适用于铜和铝导线
50 - 240 mm²
更多

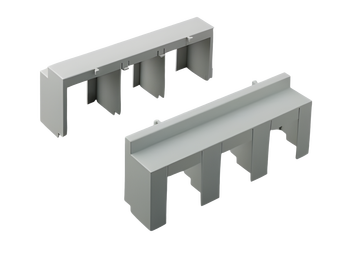

33316000
调整盖，两部分
适用 NH-LTS，尺寸 2
尺寸 2
更多

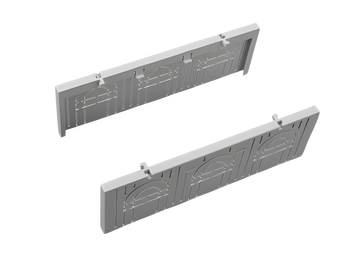

33418000
连接空间盖版
适用于 NH 熔断器式隔离开关，尺寸 2
更多

Similar products

33326000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 2，400 A，母线式，上端/下端连接
螺钉 M10
with electronic fuse monitoring
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多

33161000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 2，400 A，母线式，上端/下端连接
螺钉 M10
with electromechanical fuse monitoring
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多

https://pim.woehner.de/ZH/CN/1000047143
