NH 熔断器式隔离开关，尺寸 1, 250 A，母线式，上端/下端连接 (33600)

The picture may show a similar product.

说明

订货号 33600000

QUADRON^®60Classic

NH 熔断器式隔离开关，尺寸 1, 250 A，母线式，上端/下端连接

框端子

上端或下端接电缆

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

采用 CrossLink®Technology 技术

系统

60Classic

产品优势

CrossLink® Technology 转接器技术
通过快速安全对调转换模块更换上下端出线; 带电部分带有触摸保护
简便安全的挂接和连接
通过两部分组成的防触摸保护实现安全的连接
适用矩形母线的母线架可覆盖安装
盖罩带有自动闭合的检测孔。

产品组	09
分组	27

包装件数	1
EAN	4021267336004

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

型号: QCB-NH1

UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com

CCC认证: 2012010302563561

产品信息

for fuse links size:	NH 1
fuse links acc. to standard:	IEC / HD 60269-2
所使用熔断器的允许损耗功率:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	250 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

440 V

rated isolation voltage U_i AC:	800 V
额定绝缘电压 U_i DC:	500 V
额定冲击耐受电压 U_imp:	6 kV

使用等级 AC (IEC 60947-3):	AC-22B (400 V) AC-23B (400 V / 160 A) AC-21B (690 V) AC-20B (1000V) 在污染等级2时适用更高的使用等级, 该产品可加装灭弧室(参阅附件) 当使用大于690V AC时, 需要可视提示: 不要带负荷进行开关。
使用等级 DC (IEC 60947-3) :	DC-说明: 2 条电流路径(L1, L3)串联 DC-20B (440 V) DC-20B (1000 V) 在污染等级2 当使用大于400V DC时, 需要可视提示: 不要带负荷进行开关。

带熔断器时的条件额定短路电流:	100 kA / 690 V
带熔断器测定的工作等级:	gG
额定冲击耐受电流 I_pk:	13.7 kA
rated short-time withstand current I_cw (1.0 s) max.:	8.1 kA
I_cw approved with:	Trennmesser

功率输出:

The power dissipation at a typical load of 80 % results to 16.6 W.

(The power dissipation at full load would be 26.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	725 V
最大电压 IEC DC:	800 V

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。- 上端190mm, 侧面 75mm 在用作隔离开关时则不用保持距离。
防护等级 IP30 正面, 取决于安装时的连接范围

Details UL
标准
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	250 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR:

100 kA

机械数值
宽 x 高 x 厚:	184 x 243 x 129
重量:	266.0 kg/100
极数:	3线
适用母线:	12, 15, 20, 25, 30 x 5, 10 和异型母线

正面防护等级:

IP30

连接端
cage clamp connection
screw drive:	S4
wire stripping:	22 mm
min. cross-section:	35 mm²
最大横截面积:	185 mm²
Md min.:	9.6 Nm
Md max.:	14.4 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

所使用熔断器的允许损耗功率:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V

链接

Article master data, overviews and prices

下载

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

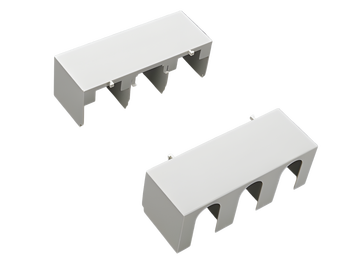

33142000
盖罩，适用于线鼻子，上端/下端插接
适用: QCB-NH1, QCS-NH1, QCS-320
更多

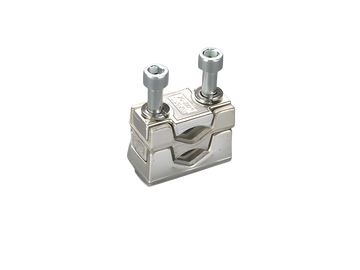

33145000
棱形连接端子，用于两根导线，适用于铜导线
2x 35 - 70 mm²
适用: QCB-NH1, QCS-NH1, QCS-320
更多

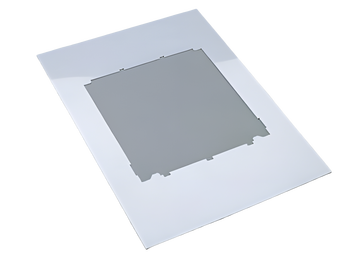

33152000
隔板框，单框
215 x 330
尺寸 1
更多

33155000
护板，适用于尺寸 1 - 3 的 NH 熔断器式隔离开关的手柄
for NH fuse-switch disconnector size 1-3
适用于从背面封闭手柄操作区域
更多

33157000
隔离开关盖定位锁
适用于铅封线材或 3 个带有 4 - 7 mm 锁扣的挂锁
尺寸 1 - 3
更多

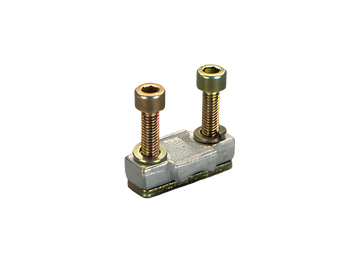

33163000
压板连接端子，适用于铜导线
70 - 150 mm²
适用: QCB-NH1, QCS-NH1, LTS-F 250, LTS 400
更多

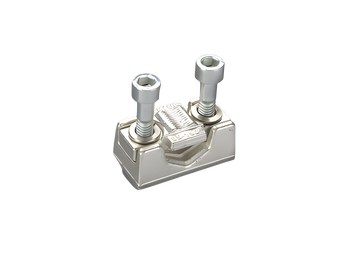

33166000
棱形连接端子，用于单根导线，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用: QCB-NH1, QCS-NH1, QCS-320
更多

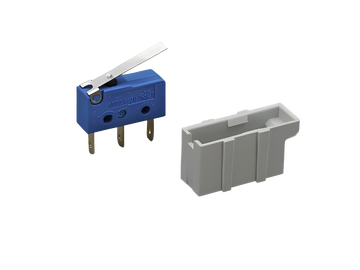

33917000
信号开关
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®60Classic, QUADRON®Panel 尺寸 1
更多

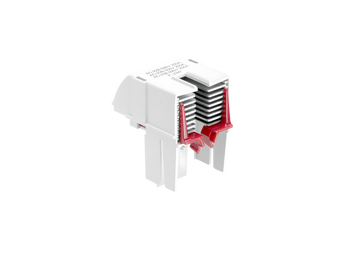

33918000
灭弧栅
适用于更高使用类别的改装方案
适用于 QCB-NH1
更多

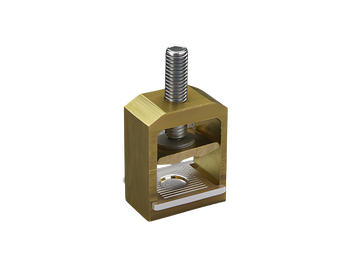

33909000
框端子，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用: QCB-NH1, QCS-NH1, QCS-320
更多

32595000
CrossLink^®60Classic
备件母线转接器
母线转接器，底座采用
更多

Similar products

33601000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1, 250 A，母线式，上端/下端连接
螺钉 M10
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33325000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1，250 A，母线式，上端/下端连接
螺钉 M10
with electronic fuse monitoring
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33160000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1，250 A，母线式，上端/下端连接
螺钉 M10
with electromechanical fuse monitoring
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多
