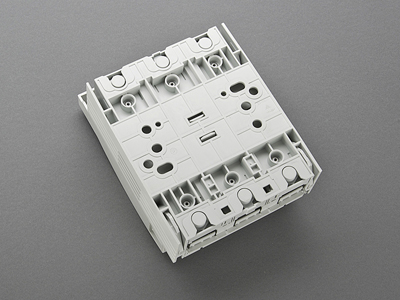

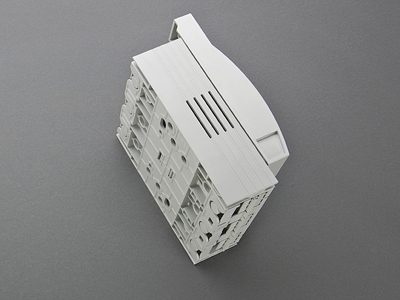

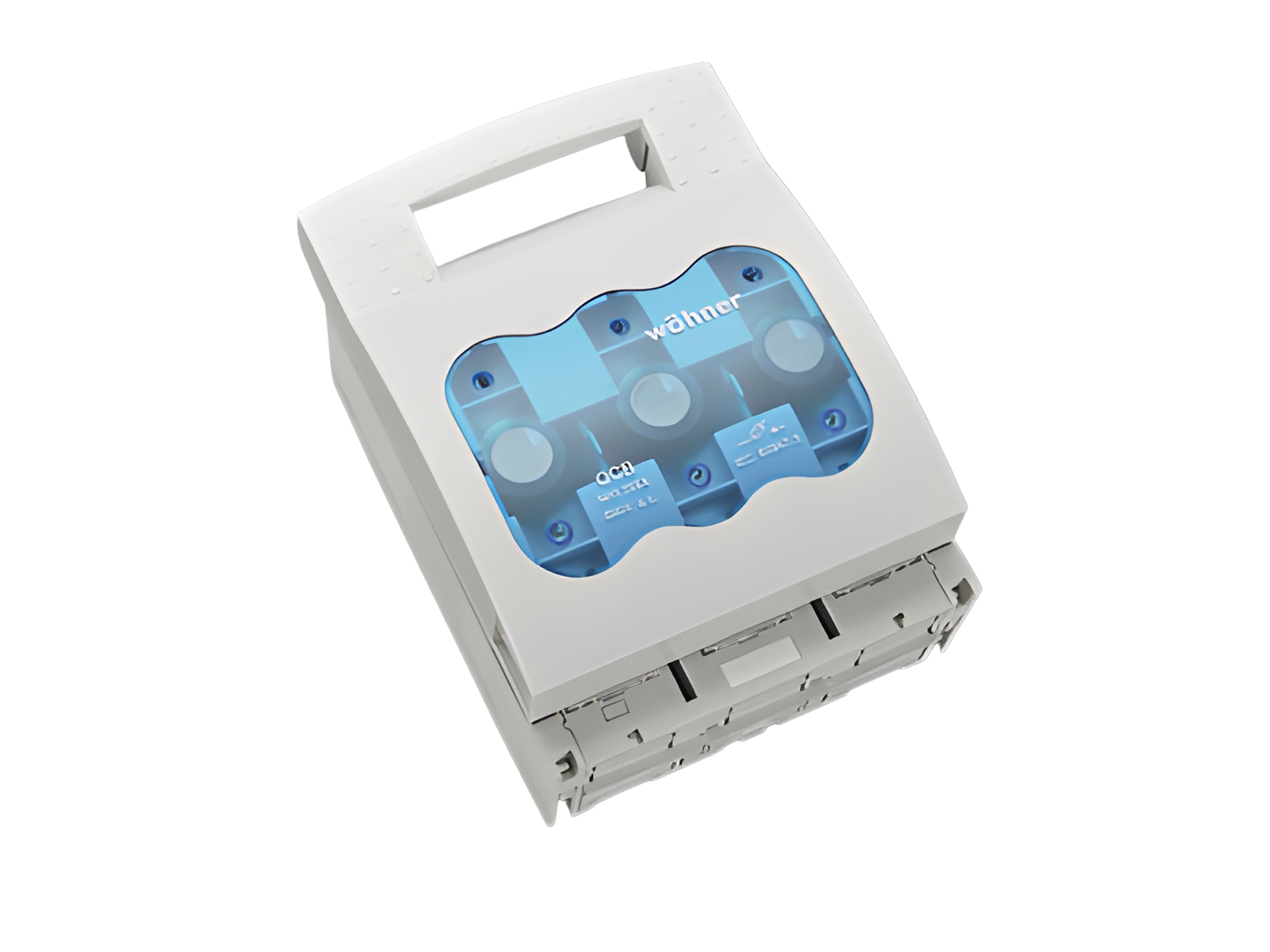

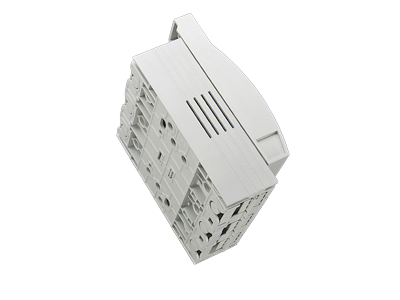

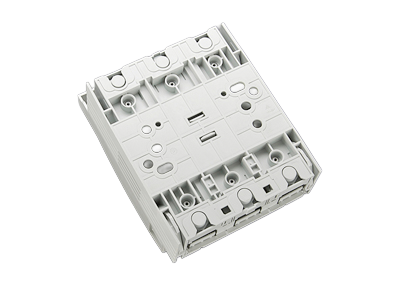

The picture may show a similar product.
订货号 33201 000
QUADRON Panel
NH 熔断器式隔离开关，尺码 1，250 A，固定式
螺钉 M10
for mounting plate
系统
Panel
产品优势
为了安全连接导线, 防触摸保护分为两部分。
盖罩带有自动闭合的检测孔。
| 产品组 | 09 |
分组 |
06 |
| 包装件数 | 1 |
| EAN | 4021267332013 |
| ETIM 5.0 | EC001040 |
| ETIM 5.0 | EC001040 |
| ETIM 10.0 | EC001040 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
认证许可
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
型号: QCB-NH1
| for fuse links size: | NH 1 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| 所使用熔断器的允许损耗功率: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| 标准 | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| 端部供电（IEC）: | 250 A |
| 额定电压（IEC）AC: | 690 V |
| 额定电压 （IEC） DC: | 440 V |
| rated isolation voltage Ui AC: | 800 V |
| 额定绝缘电压 Ui DC: | 500 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 使用等级 AC (IEC 60947-3): | AC-21B (690 V / 250A) AC-22B (400 V / 250A) |
| 带熔断器时的条件额定短路电流: | 100 kA / 690 V |
| 带熔断器测定的工作等级: | gG |
| 额定冲击耐受电流 Ipk : | 13.7 kA |
| rated short-time withstand current Icw (1.0 s) max.: | 8.1 kA |
| Icw approved with: | Trennmesser |
功率输出:
The power dissipation at a typical load of 80 % results to 9.0 W.
(The power dissipation at full load would be 14.1 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 725 V |
| 最大电压 IEC DC: | 800 V |
| further utilisation category DC (IEC 60947-3): | DC-说明: 2 条电流路径(L1, L3)串联 DC-20B (440V) DC-20B (1000 V) 在污染等级2时 当使用大于400V DC时, 需要可视提示: 不要带负荷进行开关。 |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 |
| 最小允许工作温度 | -40°C |
| 最大允许工作温度 | 55°C |
| 在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。更新信息请询问。 在用作隔离开关时则不用保持距离。 |
|
| 防护等级 IP30 正面, 取决于安装时的连接范围 |
| Details UL | |
| 标准 | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| 额定电流 (UL): | 250 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| 机械数值 | |
| 宽 x 高 x 厚: | 184 x 243 x 112 |
| 重量: | 171.0 kg/100 |
| 极数: | 3 极 |
| Mounting: | for mounting plate |
| 正面防护等级: | IP30 |
| 连接端 | |
| screw connection | |
| M10 | |
| screw drive: | SW16 |
| Md min.: | 20.0 Nm |
| Md max.: | 30.0 Nm |
| torque (UL): | 221 lb-in |
| 原材料性能 | |
| halogen-free: | No |
|
基于给出的交流和直流开断容量、考虑上述标准中所规定的过载条件，必须要遵守如下接地金属件的间距: |
|
| required spacing top: | 30 mm |
| required spacing at sides: | 20 mm |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 | |
| 所使用熔断器的允许损耗功率: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
