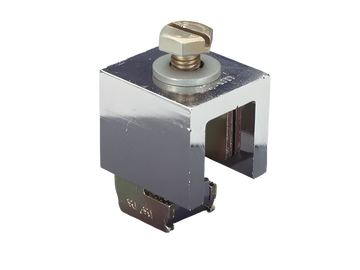

The picture may show a similar product.
订货号 01047000
螺钉连接端子，可插接，适用线鼻子
M10
适用母线 12, 15, 20, 25, 30 x 10 和异型母线
系统
60Classic, centre feed unit, 100Energy
| 产品组 | 07 |
分组 |
28 |
| 包装件数 | 6 |
| EAN | 4021267010478 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
标准
IEC 61439-1:2020
认证许可
DNV GL
型号: 520
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 额定电压（IEC）AC: | 690 V |
| 额定冲击耐受电流 Ipk : | 59.7 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 0.3 W.
(The power dissipation at full load would be 0.5 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 1000 V |
| 最大电压 IEC DC: | 1500 V |
| 最大电流负载能力 (IEC): | 630 A |
| 机械数值 | |
| 宽 x 高 x 厚: | 38 x 42 x 47 |
| 重量: | 36.2 kg/100 |
| 适用母线: | 12, 15, 20, 25, 30 x 10 和异型母线 |
螺钉 M10, 可供使用长度10 mm
| 连接端 | |
| screw connection | |
| M10 | |
| 开口空间: | M10 x 10 |
|
适用铝导线。 使用铝导线连接时需要维护。 |
|
| 适用铝导线。 使用铝导线连接时需要维护。 |
|
| 产品的绝缘性能与安装条件有关。 | |
