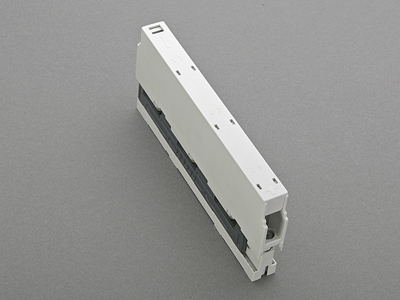

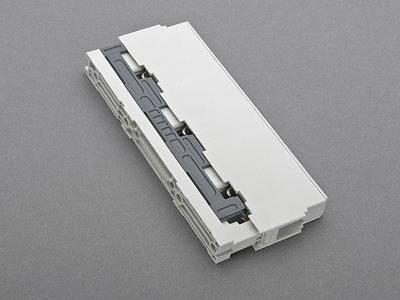

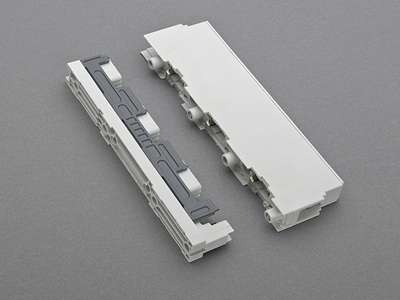

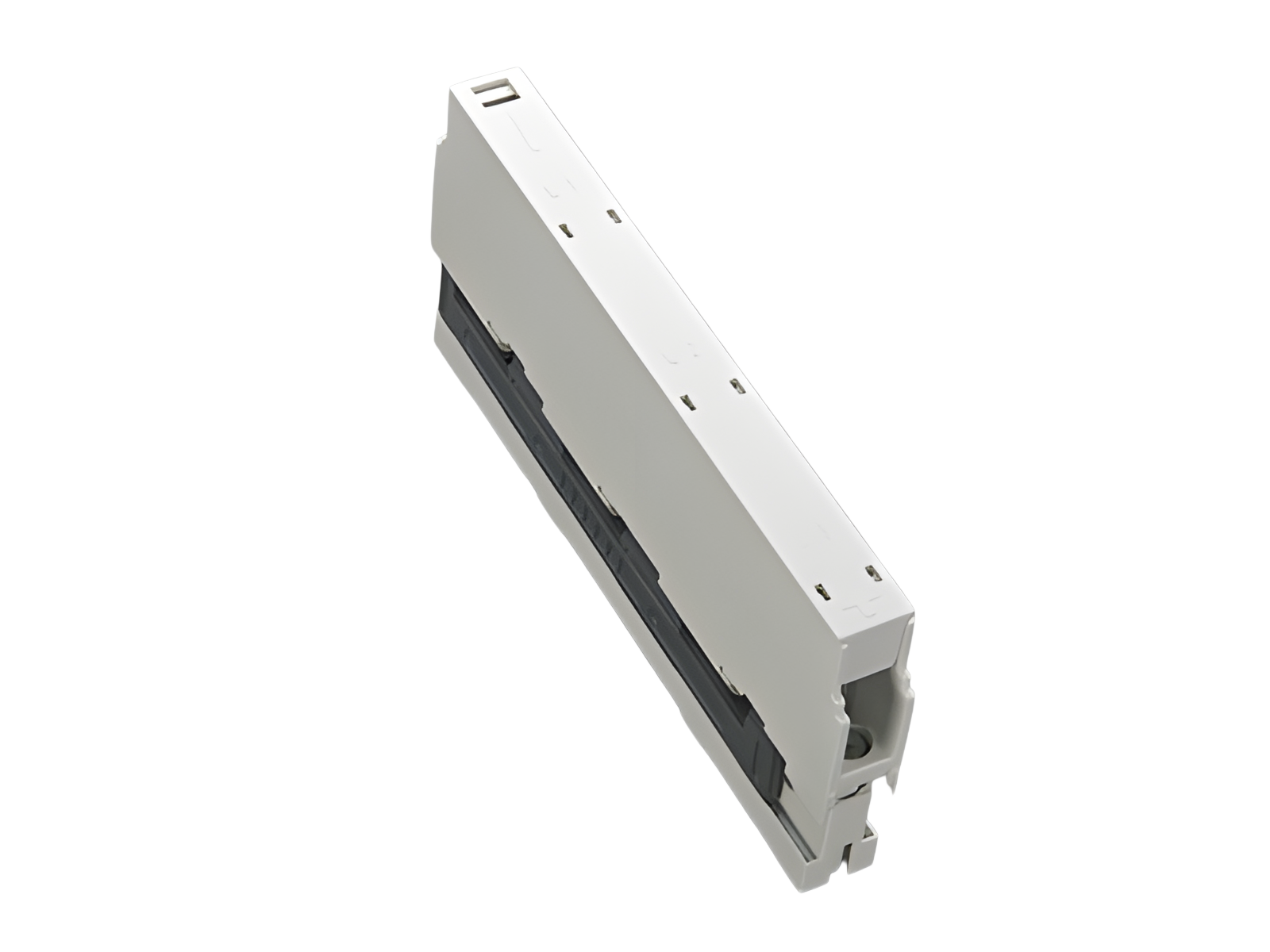

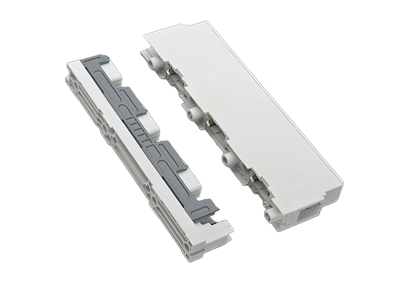

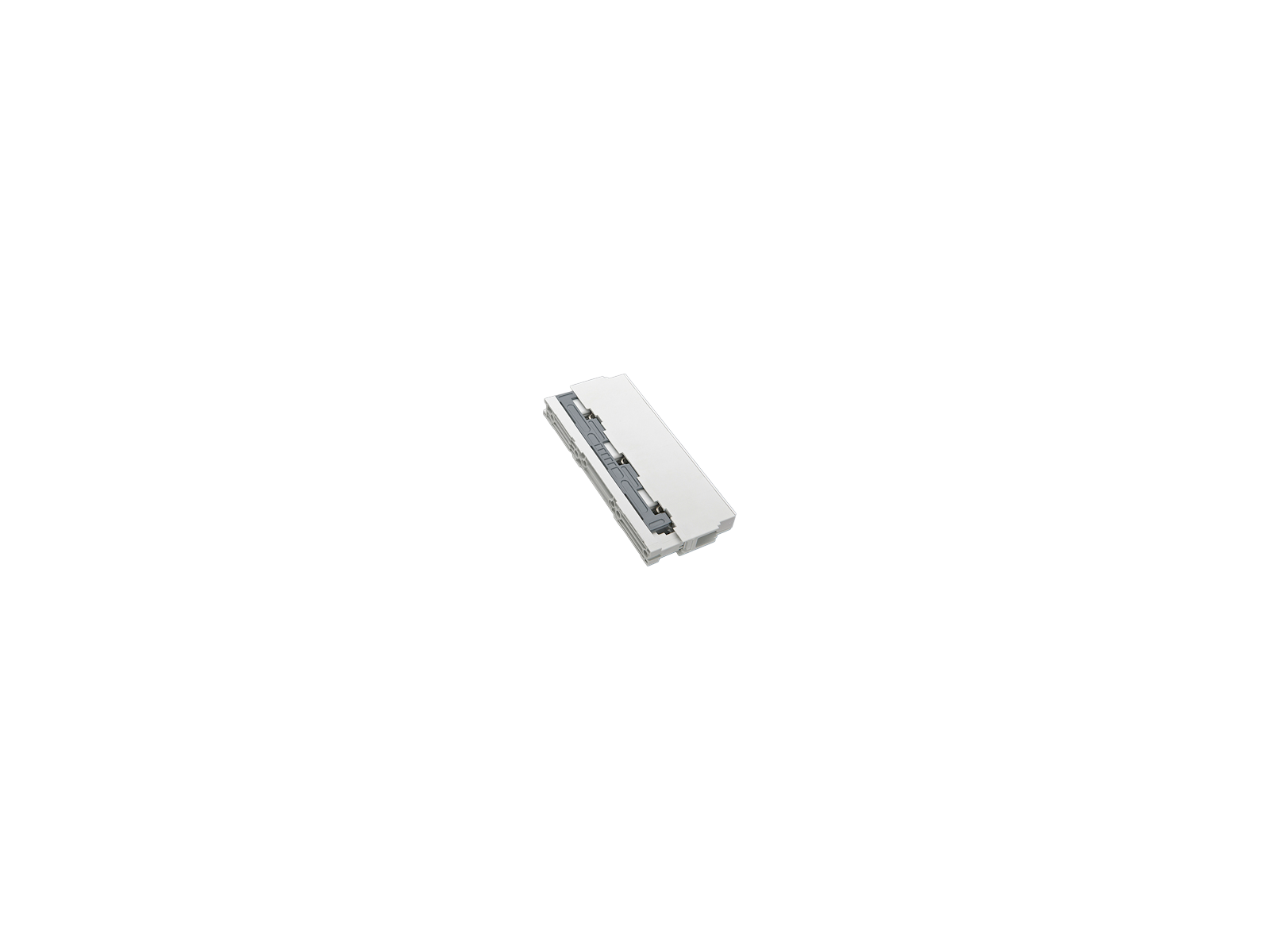

The picture may show a similar product.
订货号 01484 000
带连接端子的母线支架
3 极，带集成端子 1.5 - 16 mm²
适用母线 12, 15, 20, 25, 30 x 5, 10
系统
60Classic
产品优势
连接端子母线架, 带集成端子, 用于给母线供电或从母线分线
带内置螺钉孔, 也可用作中间支架。
| 产品组 | 06 |
分组 |
09 |
| 包装件数 | 10 |
| EAN | 4021267014841 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
标准
IEC 61439-1:2020
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 端部供电（IEC）: | 63 A |
| 额定电压（IEC）AC: | 690 V |
| rated frequency (IEC): | 50 / 60 Hz |
| rated isolation voltage Ui AC: | 800 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
功率输出:
The power dissipation at a typical load of 80 % results to 0.5 W.
(The power dissipation at full load would be 0.8 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电流负载能力 (IEC): | 80 A |
| 连接位置的电流负载能力为 80 A 短路稳定性: 当母线架间距550mm时 冲击耐受电流 > 30 kA 母线架间距250 mm时 冲击耐受电流 > 50 kA 更多数值参阅短路稳定性图表 |
| 机械数值 | |
| 宽 x 高 x 厚: | 20 x 200 x 87 |
| 重量: | 25.6 kg/100 |
| 极数: | 3 极 |
| 适用母线: | 12, 15, 20, 25, 30 x 5, 10 |
| 产品的绝缘性能与安装条件有关。 | |
01573
000
末端盖
适用母线支架 01484, 01495, 01500, 01508 和 01603
