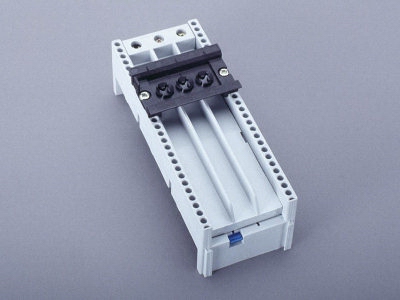

母线转接器 80 A, 1 个支承导轨

The picture may show a similar product.

说明

订货号 32164 000

母线转接器 80 A, 1 个支承导轨

带连接端子 16 mm² (上端)

54 x 139

不再供货

产品组 05

分组

 12
包装件数 4
EAN 4021267321642

认证

标准

IEC 61439-1:2020

UL 508

认证许可

CSA , UL

型号: 4080

UL 文件: E123577, UL 类别 (适用美国) : NMTR2 https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR8 https://www.ul.com

CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
端部供电（IEC）: 80 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 800 V
额定冲击耐受电压 Uimp: 6 kV
Details UL
标准
UL 508
机械数值
宽 x 高 x 厚: 54 x 139 x 50
重量: 19.6 kg/100
极数: 3 极

Application notes

For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.

Links (Prices, CAD data)

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD data WSCAD

下载

| 通用技术说明

| 安装说明

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

附件

accessories for mounting

further accessories

32901 000
支承导轨，塑料
DIN EN 60715, 54 mm 宽
35 x 54 x 8.5
