混合型开关，3 极或 1 极分断 (36154)

The picture may show a similar product.

说明

订货号 36154000A

OMUS^®CrossBoard

混合型开关，3 极或 1 极分断

电子元件，25 A（IEC)

适用电阻性负载

带 CrossLink® 接口

停产产品

系统

CrossBoard® 125A / 250A, CrossBoard® 800 A

产品组	21
分组	11

包装件数	1
EAN	4021267361549

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

认证

标准

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

认证许可

IEC (CB)

型号: OM25-H

产品信息

Details IEC
标准
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-3:2014

Electrical data IEC
额定电流（IEC）:	25 A
额定电压（IEC）AC:	400 V
min. operating voltage AC:	42 V

min. load current:	2 A
max. switching frequency:	1 Hz

reply contact:

1 NO + 1 CO

rated frequency (IEC):

50 Hz

rated isolation voltage U_i AC:	500 V
额定冲击耐受电压 U_imp:	2.5 kV

带熔断器时的条件额定短路电流:

30 kA / 400 V

功率输出:

The power dissipation at a typical load of 80 % results to 12.8 W.

(The power dissipation at full load would be 20.0 W.)

机械数值
宽 x 高 x 厚:	36 x 160 x 130
重量:	55.2 kg/100
极数:	3线

防护等级:

IP20

vertical installation position:	Yes
horizontal installation position:	No

连接端
screw clamp connection
min. cross-section:	1.5 mm²
最大横截面积:	6 mm²
Md min.:	0.5 Nm
Md max.:	0.8 Nm

最小横截面积:	AWG 16
max. cross-section UL:	AWG 8
torque (UL):	7 lb-in

Application notes

permitted degree of polution:	2

链接

Article master data, overviews and prices

下载

| Data packet EPlan (*.edz)

| 比例图

| 数据表

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

31252000

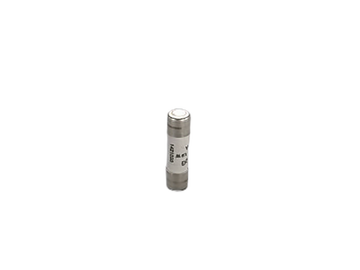

圆筒形帽熔断体 30 A
-Mersen-
600 V AC, time delay
Class CC
for control transformer applications
更多

31080000A
圆筒形帽熔断体 30 A
-Mersen-
600 V AC, time delay
Class CC
for motor load applications
新型
更多

Usage

36153000A
OMUS^®60Classic
混合型开关，3 极或 1 极分断
switch for resistive loads 25.0 A, for applications IEC
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
适用电阻性负载
停产产品
更多

36158000A
OMUS^®60Classic
混合型开关，3 极或 1 极分断
switch for resistive loads 20.0 A, for applications UL
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
适用电阻性负载
停产产品
更多

36152000A
OMUS^®30Compact
混合型开关，3 极或 1 极分断
switch for resistive loads 25.0 A, for applications IEC
适用母线: 12 x 5, 10
适用电阻性负载
停产产品
更多

36157000A
OMUS^®30Compact
混合型开关，3 极或 1 极分断
switch for resistive loads 20.0 A, for applications UL
适用母线: 12 x 5, 10
适用电阻性负载
停产产品
更多
