交流半导体电动机起动器 (36110)

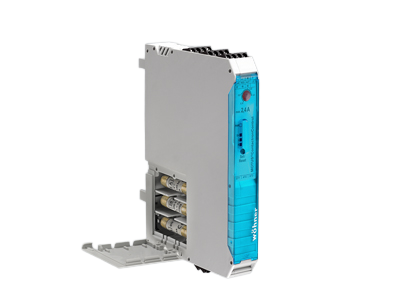

The picture may show a similar product.

说明

订货号 36110 000A

MOTUS®CrossBoard

交流半导体电动机起动器

电子元件 0.18 - 2.4 A 直接和反向起动器

带 CrossLink® 接口

系统

CrossBoard® 125A / 250A

产品组 21

分组

 01
包装件数 1
EAN 4021267361105
ECLASS 6.1 27370804
ECLASS 7.1 27370804
ETIM 4.0 EC001037
ETIM 5.0 EC001037

认证

标准

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

认证许可

UL , CCC , Atex

for UL feeder circuits >250V

型号: 36110.1

UL 文件: E360470, UL 类别 (适用美国) : NLDX https://www.ul.com

UL 文件: E360470, UL 类别 (适用加拿大) : NLDX7 https://www.ul.com

CCC认证: 2019010304252617

Type-Examination Certificate: PTB13AT3001

产品信息

Details IEC
标准
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Electrical data IEC
端部供电（IEC）: 2.4 A
额定电压（IEC）AC: 500 V
min. operating voltage AC: 42 V
prosp. Kurzschlussstrom: 100 kA
resistive rated current: 2.4 A
inductive rated current: 2.4 A
trigger characteristic: Class 10A
set nominal current: Yes
min. load current: 0.18 A
max. switching frequency: 2 Hz
switching cycles: 30.000.000
safety level: SIL3
reply contact: 1 CO
rated frequency (IEC): 50 / 60 Hz
rated isolation voltage Ui AC: 500 V
额定冲击耐受电压 Uimp: 6 kV

功率输出:

The power dissipation at a typical load of 80 % results to 3.5 W.

(The power dissipation at full load would be 5.5 W.)

Details UL
标准
UL 60947-1
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 2 A
额定电压 (UL) AC: 500 V
min. operating voltage AC: 42 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
短路电流额定值: 100 kA with JDDZ fuse Class J 175 A / 600 V AC
机械数值
宽 x 高 x 厚: 22.5 x 160 x 120
重量: 50.7 kg/100
极数: 3 极
防护等级: IP20
vertical installation position: Yes
horizontal installation position: No
连接端
screw clamp connection
screw drive: 0,8x4
wire stripping: 8 mm
min. cross-section: 0.2 mm²
最大横截面积: 2.5 mm²
Md min.: 0.5 Nm
Md max.: 0.6 Nm

最小横截面积: AWG 24
max. cross-section UL: AWG14
torque (UL): 4,4 - 5,3 lb-in

Application notes

permitted degree of polution: 2
for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 操作手册

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

spare parts

31567 000
备用熔断体，适用于 MOTUS®
熔断体 16 A，适用规格 0.6 A 和 2.4 A
10x38 gR
