适用 UL 供电电路 >250V

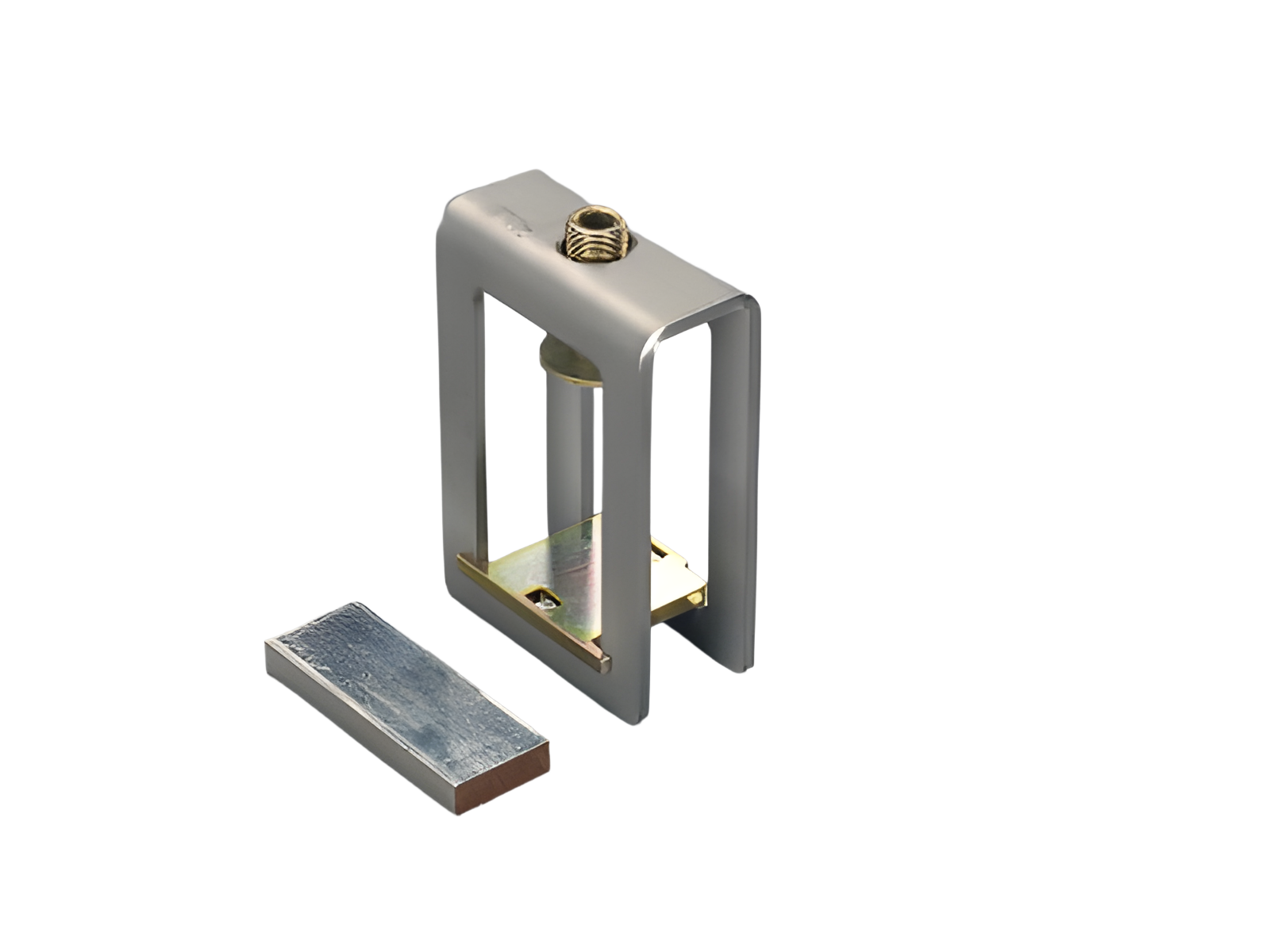

The picture may show a similar product.
订货号 01936 000
CRITO
异形母线连接夹
400 - 1000 mm²
接线空间 51 x 20-42
适用母线 2T型母线
系统
60Classic, 中心供电单元
产品优势
如果矩形母线不处于机械应力下, 也可连接矩形母线。
| 产品组 | 07 |
分组 |
30 |
| 包装件数 | 3 |
| EAN | 4021267019365 |
| ECLASS 14.0 | 27250116 |
| ETIM 5.0 | EC000001 |
| ETIM 5.0 | EC000001 |
| ETIM 10.0 | EC000001 |
标准
IEC 61439-1:2020
UL 508
认证许可
CSA , UL , DNV GL
型号: H51.2
EAC Type: TE-P
UL 文件: E123577, UL 类别 (适用美国) : NMTR2 https://www.ul.com
UL 文件: E123577, UL 类别 (适用加拿大) : NMTR8 https://www.ul.com
CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 端部供电（IEC）: | 1600 A |
| 额定电压（IEC）AC: | 690 V |
| 额定冲击耐受电流 Ipk : | 81.9 kA |
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 1000 V |
| 最大电压 IEC DC: | 1500 V |
| 中间位置供电时的电流负荷能力: | 2,000 A |
| Details UL | |
| 标准 | |
| UL 508 |
| Electrical data UL | |
| 额定电流 (UL): | 1200 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR: | 25 kA |
| 机械数值 | |
| 宽 x 高 x 厚: | 82 x 45 x 118 |
| 重量: | 73.5 kg/100 |
| 适用母线: | 2T型母线 |
为了遵守UL508a标准要求的的空气距离, 必须使用适当的隔板。
| 连接端 | |
| min. cross-section: | 400 mm² |
| 最大横截面积: | 1,000 mm² |
| Not suitable for aluminium cables ! | |
| 开口空间: | 51 x 20 - 42 |
| lam. Cu width: | 40 - 50 mm |
| lam. Cu thickness: | 5 - 10 mm |
| 多层软铜排数量: | |
| 原材料性能 | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| 产品的绝缘性能与安装条件有关。 | |
|
3线连接, 需用3个连接端子。 在多根多层软铜排平行连接时,使用隔块保持母线间距。 |
|
