适用 UL 供电电路 >250V
The picture may show a similar product.

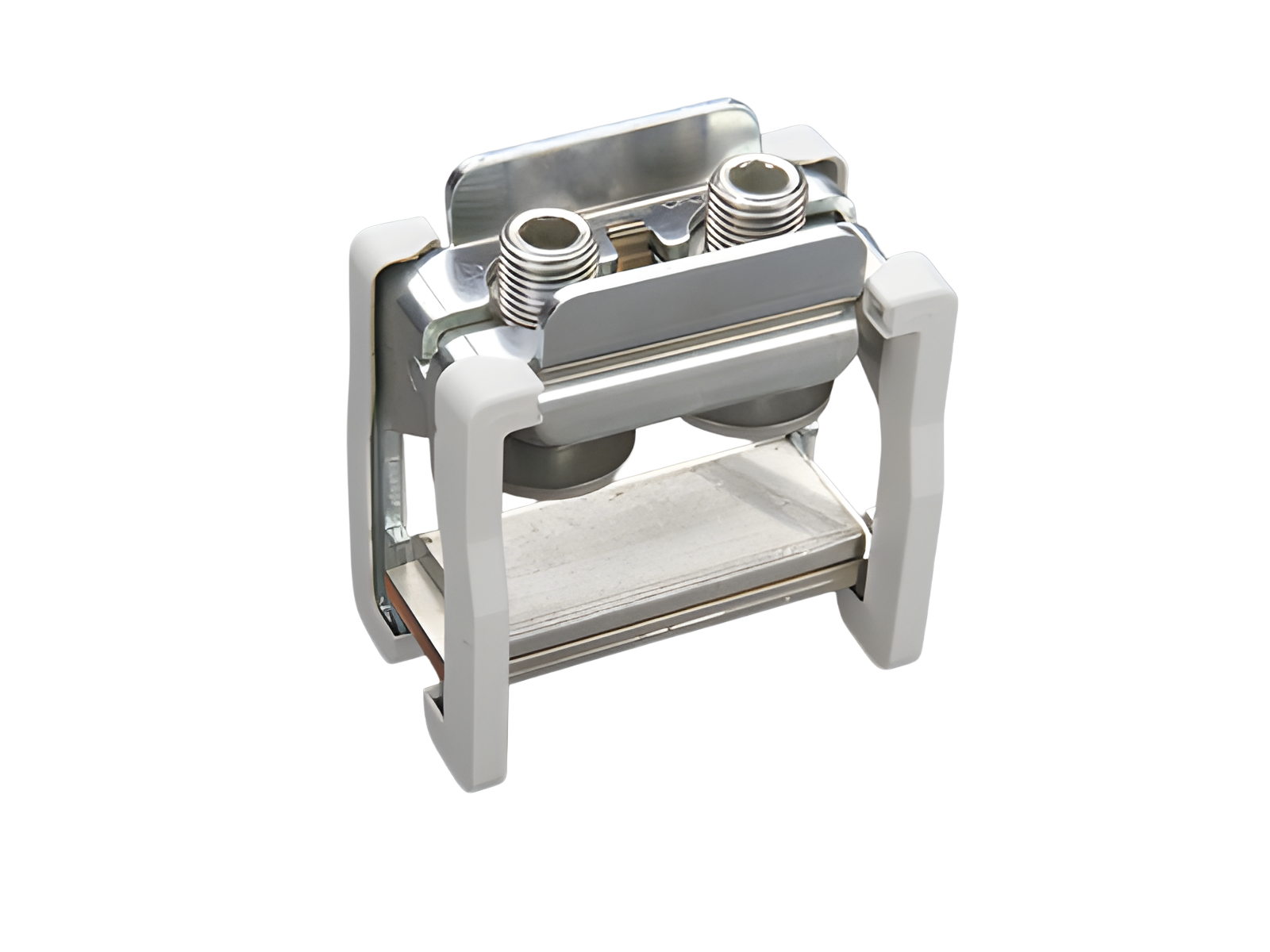

订货号 01070 000
CRITO
展开式连接夹
300 - 1260 mm²
接线空间 68 x 28
适用母线 30 x 10 和异型母线
系统
60Classic, 中心供电单元, 100Energy
产品优势
如果矩形母线不处于机械应力下, 也可连接矩形母线。
| 产品组 | 07 |
分组 |
30 |
| 包装件数 | 3 |
| EAN | 4021267010706 |
| ECLASS 14.0 | 27250116 |
| ETIM 5.0 | EC000001 |
| ETIM 5.0 | EC000001 |
| ETIM 10.0 | EC000001 |
标准
IEC 61439-1:2020
UL 508
认证许可
UL
for UL feeder circuits >250V
型号: CPC63-L
EAC Type: TE-B
UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com
UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 端部供电（IEC）: | 1600 A |
| 额定电压（IEC）AC: | 690 V |
| 额定冲击耐受电流 Ipk : | 80 kA |
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 1000 V |
| 最大电压 IEC DC: | 1500 V |
| 中间位置供电时的电流负荷能力: | 2,000 A |
| Details UL | |
| 标准 | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| 额定电流 (UL): | 1400 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 30 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 200 kA |
| 短路电流额定值: |
200 kA with fuse Class L 1600 A
65 kA with any DIVQ/7 circuit breaker 1600 A / 480 V AC/DC |
| 机械数值 | |
| 宽 x 高 x 厚: | 85 x 52 x 87 |
| 重量: | 63.0 kg/100 |
| 适用母线: | 30 x 10 和异型母线 |
| 连接端 | |
| screw clamp connection | |
| screw drive: | S8 |
| min. cross-section: | 300 mm² |
| 最大横截面积: | 1,260 mm² |
| Md min.: | 12.0 Nm |
| Md max.: | 18.0 Nm |
| Not suitable for aluminium cables ! | |
| 开口空间: | 68 x 10 - 28 |
| lam. Cu width: | 50 - 63 mm |
| lam. Cu thickness: | 5 - 10 mm |
| 多层软铜排数量: | |
| 原材料性能 | |
| halogen-free: | No |
| Not suitable for aluminium cables ! | |
| 产品的绝缘性能与安装条件有关。 | |
| for UL feeder circuits >250V |
