basic system 800 A (11611)

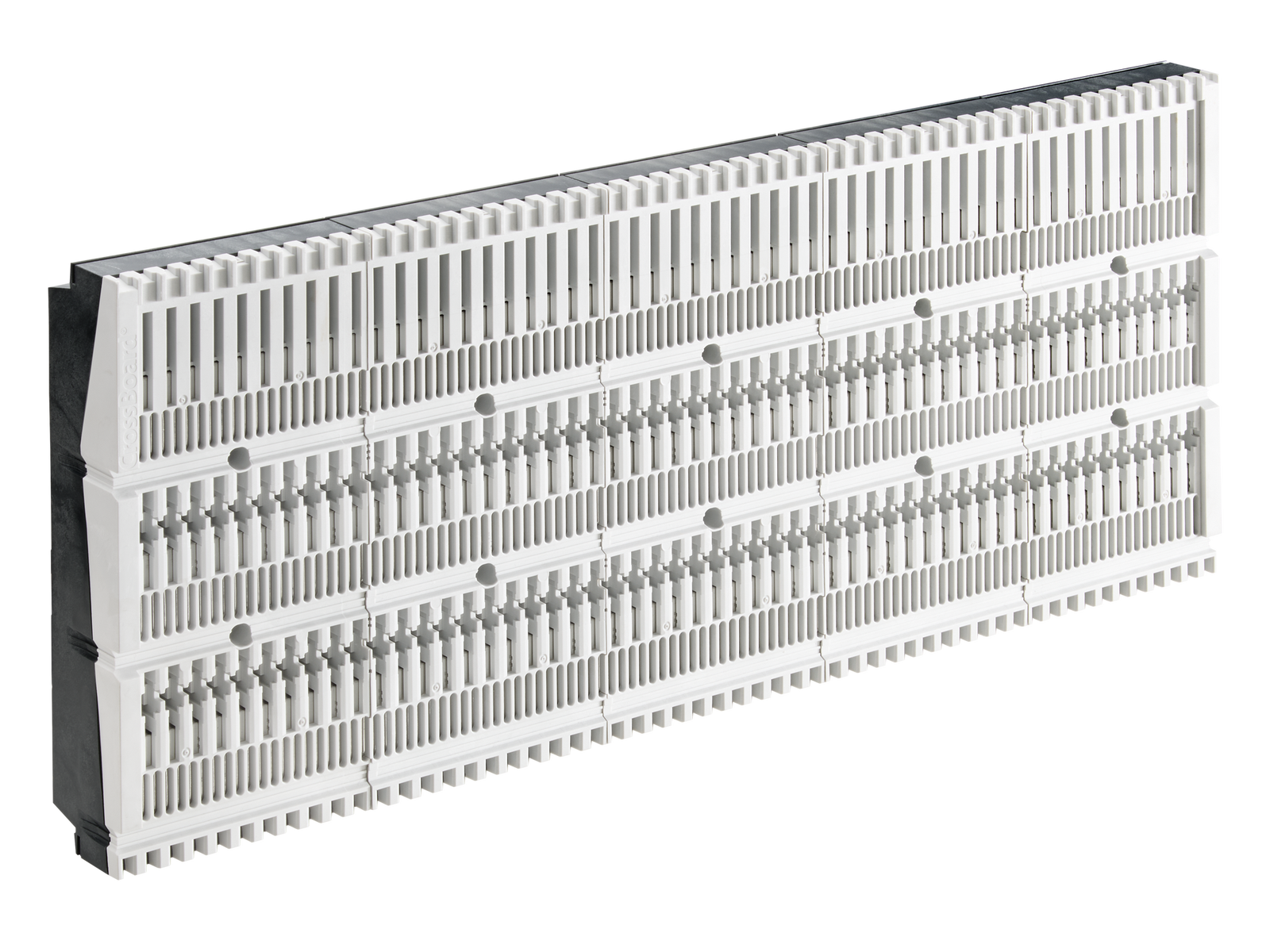

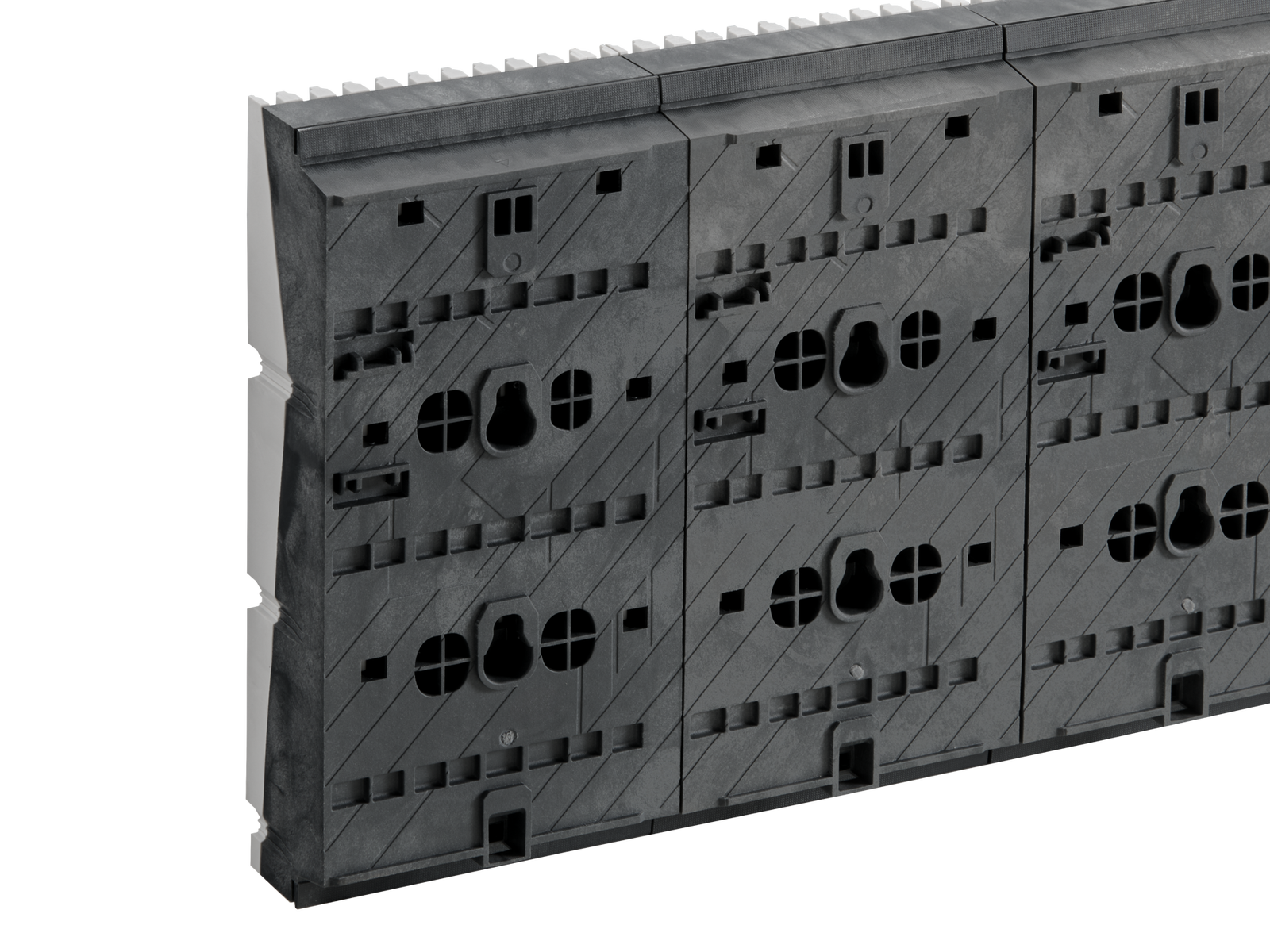

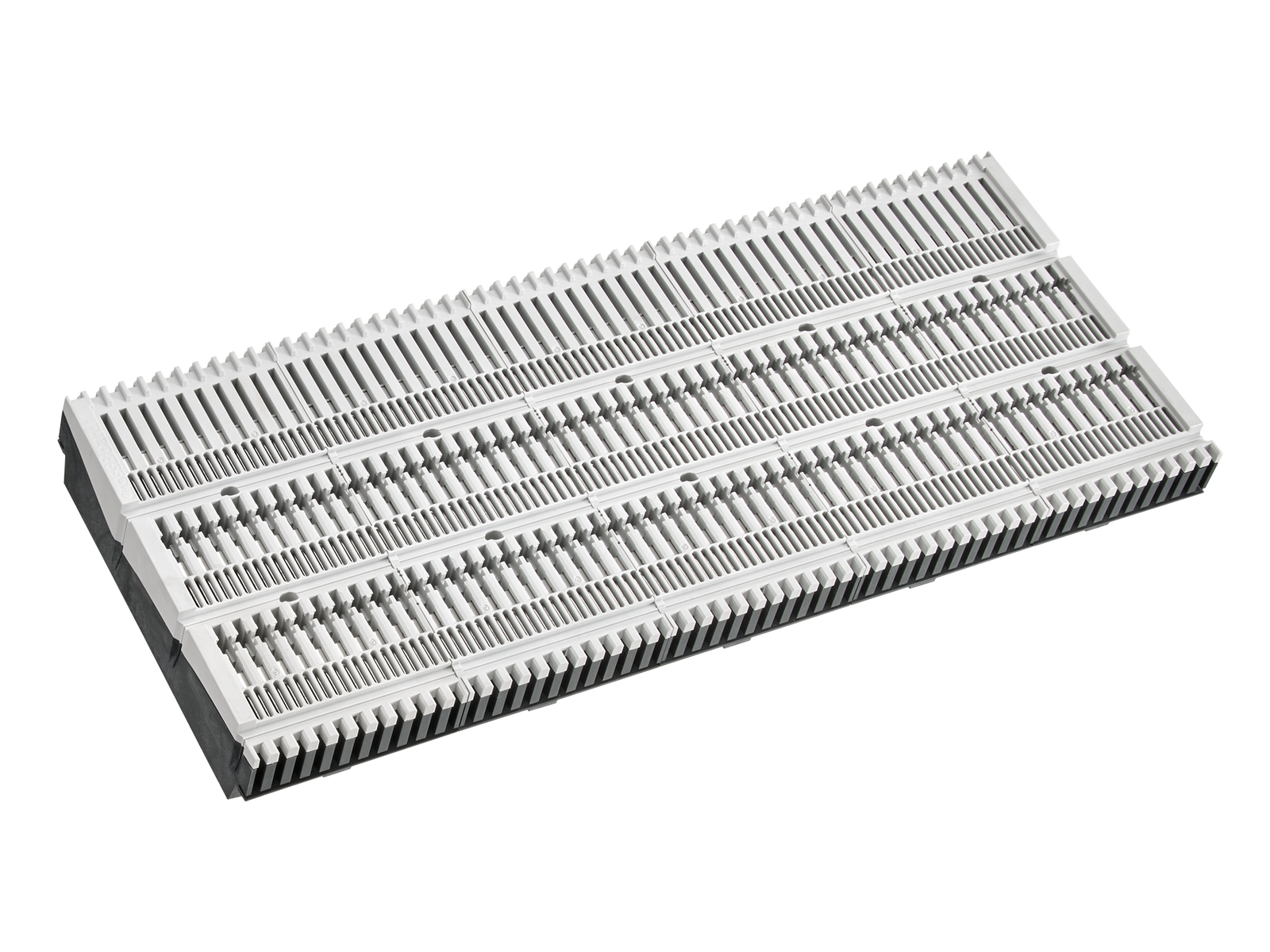

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 11611000A

CrossBoard®

basic system 800 A

for feeding from the front

3-полюсный

Длина 1100 мм, с защитой от прикосновения

с CrossLink® соединением

coming soon

Система

CrossBoard® 800 A

Преимущества продукта

touch-safe protected busbar system up to 800 A
front feedable
easy to screw to mounting plates
completely pre-assembled and immediately ready for use

Группа продуктов 06
Подгруппа 50
Кол-во 1
EAN 4021267116118

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

IEC (CB) , UL

for UL feeder circuits >250V

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
Номинальный ток (IEC): 800 A
номинальное напряжение (IEC) AC: 800 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 6 kV
номинальный выдерживаемый пиковый ток I pk макс.: 80 кА
номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: 40 кА
Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC DC: 1000 В
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Электрические данные UL
номинальный ток (UL): 800 A
номинальное напряжение (UL) AC: 800 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 600 В
SCCR unprotected max.: 40 кА
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 кА
SCCR: 100 kA with JDDZ fuse Class L/T 800 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
Механические данные
Ш x В x Г: 1100 x 200 x 45
Полюсность: 3-пол.
степень защиты: IP20

Application notes

for UL feeder circuits >250V
